1 Visión general de la biblioteca

Oracle StorageTek SL4000 Modular Library System es una solución empresarial de almacenamiento de cintas que ofrece flexibilidad, escalabilidad y alta disponibilidad. El sistema SL4000 tiene un diseño modular para satisfacer las demandas de entornos de rápido crecimiento y en constante cambio.

Contenido

Consulte también:

Visión general de los módulos de la biblioteca

Puede haber un máximo de 15 módulos por biblioteca (un módulo básico y hasta 14 módulos de expansión). Los tipos de módulos son:

Figura 1-1 Ejemplo de configuración de la biblioteca SL4000

Ejemplo de configuración de la biblioteca

  1. Ventana perforada

  2. Panel del operador

  3. Puerta frontal del módulo básico

  4. CAP giratorio (CAP rotatorio)

Módulo básico

  • Se requiere un módulo básico por biblioteca. Un módulo básico independiente es la configuración más pequeña posible.

  • Para obtener el mejor rendimiento, coloque el módulo básico en el centro de la biblioteca.

  • La versión estándar viene con un CAP giratorio, un panel de operador, una matriz de unidades (ocho alojamientos de unidades) y dos unidades LTO. La parte posterior del módulo básico contiene la jaula de tarjetas básica, las unidades de distribución de alimentación (PDU), las fuentes de alimentación de CC, el módulo de alimentación de guía, los alojamientos de las unidades de cinta y los switches de unidades.

  • Segunda y tercera matriz de unidades opcionales (para 24 alojamientos de unidades como máx.).

  • Cámara web opcional.

  • Capacidad de 205 a 431 cintas según el número de matrices de unidades (consulte Cálculo de la capacidad física).

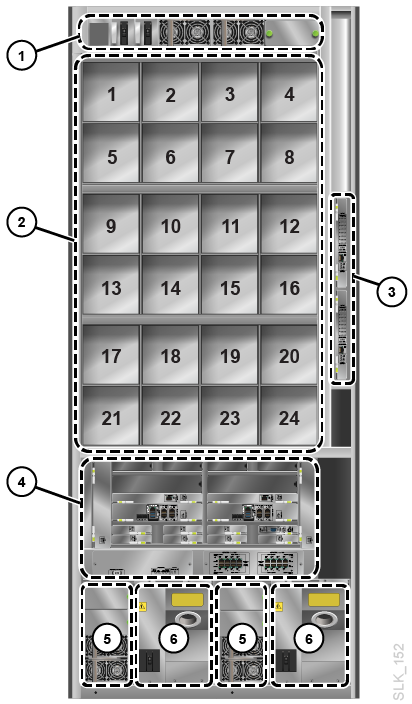

Figura 1-2 Módulo básico (vista posterior)

Vista posterior del módulo básico, con la ubicación de los componentes

  1. Módulo de alimentación de guía (contiene hasta tres fuentes de alimentación de CC y dos controladores de guía)

  2. Alojamientos de unidades de cinta

  3. Jaula de tarjetas del switch de unidad (contiene hasta dos switches de red de unidades, una ranura 1 en la parte inferior y una ranura 2 en la parte superior)

  4. Jaula de tarjetas básica

  5. Fuentes de alimentación de CC de la unidad

  6. Unidades de distribución de alimentación

Módulo de unidades

El módulo de unidades aumenta el número de alojamientos de unidades y proporciona almacenamiento adicional de cintas.

  • Máximo de tres módulos de unidades por biblioteca ubicados en cualquier lugar.

  • La versión estándar viene con una matriz de unidades (ocho alojamientos de unidades). La parte posterior del módulo de unidades contiene alojamientos de unidades, PDU, fuentes de alimentación de CC y switches de unidades.

  • Segunda, tercera y cuarta matriz de unidades opcionales (para 32 alojamientos de unidades como máx.).

  • CAP giratorio opcional (consulte Puertos de acceso de cartuchos giratorios (CAP)).

  • Cámara web opcional.

  • Capacidad de 153 a 522 cintas según el número de opciones seleccionadas (consulte Cálculo de la capacidad física).

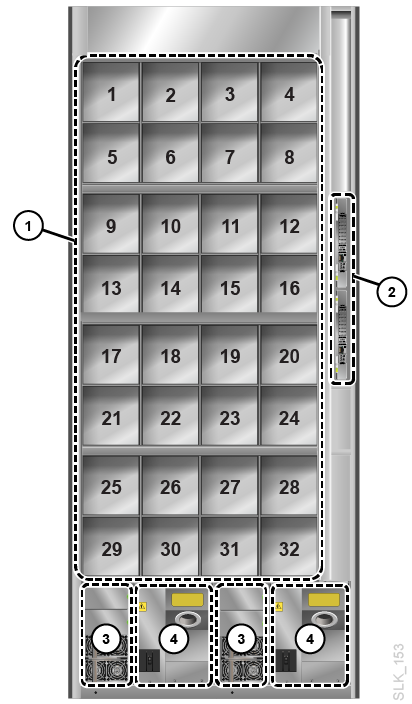

Figura 1-3 Módulo de unidad (vista posterior)

Parte posterior del módulo de unidades, que muestra la ubicación de los componentes

  1. Alojamientos de unidades de cinta

  2. Jaula de tarjetas del switch de unidad (contiene hasta dos switches de red de unidades, una ranura 1 en la parte inferior y una ranura 2 en la parte superior)

  3. Fuentes de alimentación de CC de la unidad

  4. Unidades de distribución de alimentación

Módulo de cartuchos

El módulo de cartuchos proporciona celdas de almacenamiento adicionales.

  • El número máximo de módulos de cartuchos depende de los otros módulos presentes. La biblioteca está limitada a 15 módulos en total. Por ejemplo, si la biblioteca tiene un módulo básico y dos módulos de unidades, la biblioteca puede admitir hasta 12 módulos de cartuchos.

  • CAP giratorio opcional (consulte Puertos de acceso de cartuchos giratorios (CAP)).

  • Cada uno tiene capacidad de 438 a 620 cintas (consulte Cálculo de la capacidad física).

Módulo de detención

Un módulo de detención es un módulo de cartuchos con un bloque de ID módulo modificado (consulte Bloque de identificación de módulos). La biblioteca solo requiere módulos de detención en una configuración robótica redundante cuando la biblioteca no tiene módulos de acceso.

Hay seis columnas (tres en la pared frontal y tres en la pared posterior) que son inaccesibles y no pueden contener cintas (consulte la Figura B-9 y la Figura B-10). Esta área se utiliza para "detener" un robot defectuoso sin bloquear el acceso al robot operativo (consulte Robótica). No es necesario quitar las matrices de cartuchos inaccesibles. El módulo se puede restaurar en un módulo de cartuchos en cualquier momento si se cambia el bloque de ID del módulo.

Nota:

El mantenimiento de un robot desactivado en un módulo de detención interrumpe el funcionamiento de la biblioteca. Para que el mantenimiento del robot no cause interrupciones, utilice módulos de acceso en su lugar (consulte Módulo de acceso).

  • Capacidad de 230 a 312 cintas (consulte Cálculo de la capacidad física).

  • Solamente el módulo de detención de la izquierda puede tener un CAP opcional. El área del CAP del módulo de detención derecho es inaccesible para el robot.

  • Se debe instalar en cada extremo de la biblioteca.

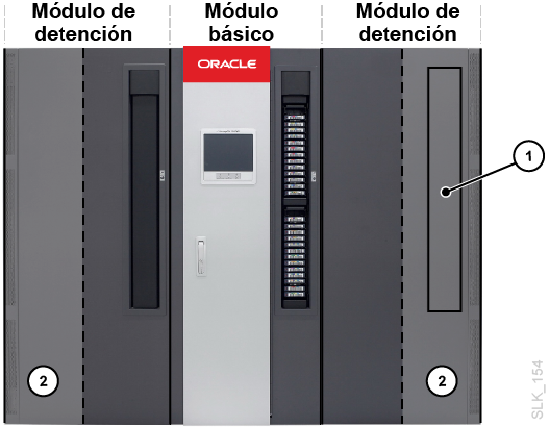

Figura 1-4 Módulo de detención: área de detención

Base con dos módulos de detención

  1. Área de CAP inaccesible, placa vacante de CAP

  2. Área de detención del robot (celdas de cinta inaccesibles)

Módulo de acceso

Un módulo de acceso tiene una puerta de acceso de cartuchos que se usa para cargar de forma masiva hasta 234 cintas. Además, una biblioteca con dos módulos de acceso admite la función de robótica redundante (consulte Robótica). Se puede separar a un robot defectuoso del resto de la biblioteca mediante una puerta de seguridad deslizante en el módulo de acceso, lo que permite a un representante de servicio acceder al robot desactivado mientras la biblioteca permanece en línea.

Nota:

Los módulos de acceso y los módulos de detención no se pueden instalar en la misma biblioteca.

  • Los módulos de acceso se deben colocar en los extremos de la biblioteca.

  • Un único módulo de acceso solo admite capacidades de carga masiva. Debe instalar un solo módulo de acceso a la izquierda para contar con 104 celdas de almacenamiento adicionales (consulte Cálculo de la capacidad física).

  • Los módulos de acceso dual admiten la carga masiva y la robótica redundante.

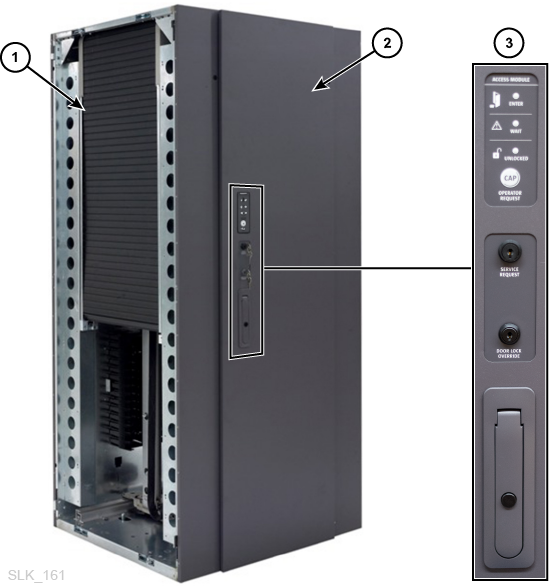

Figura 1-5 Módulo de acceso

Módulo de acceso con cubierta de extremo extraída

  1. Cubierta lateral extraída que muestra la puerta deslizante

  2. Puerta de acceso de cartuchos de carga masiva

  3. Panel de servicio del módulo de acceso y tirador

Bloque de identificación de módulos

Cada módulo tiene un bloque de identificación de módulo que el robot examina durante el inicio de la primera biblioteca o durante un inicio para el que ha seleccionado la opción Probe for Configuration Changes (Sondear cambios de configuración). Consulte Opciones de configuración de la biblioteca. El bloque de ID muestra el tipo de módulo y las opciones del módulo, como un CAP o el número de unidades. Para conocer la ubicación del bloque de identificación de módulos, consulte Mapas de celdas.

Figura 1-6 Ejemplo de bloque de identificación de módulos: módulo básico

Ejemplo de bloque de identificación de módulos

Visión general de los componentes de hardware

Panel del operador

La parte frontal del módulo básico contiene el panel del operador. Consiste en una pantalla táctil para acceder a la interfaz gráfica de usuario, y una serie de indicadores y botones en un panel de control debajo de la pantalla.

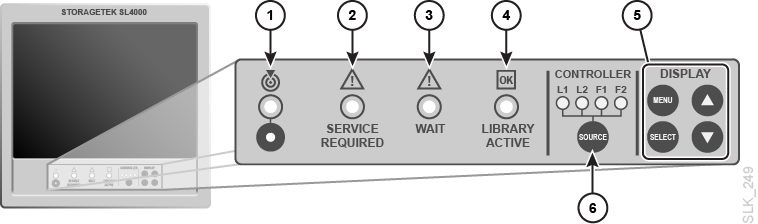

Figura 1-7 Panel del operador

Panel del operador con detalle del teclado

  1. Luz de localizador: parpadea cuando se activa la función de localización desde la interfaz gráfica de usuario.

  2. Indicador de acción de servicio requerida: la biblioteca no funciona y requiere mantenimiento.

  3. Indicador de espera: la biblioteca pasa al estado fuera de línea. No ingrese a la biblioteca hasta que este indicador esté apagado.

  4. Indicador de biblioteca activa: la biblioteca tiene alimentación y está funcionando.

  5. Controles de la pantalla LCD: se utilizan para ajustar la configuración del monitor, como el brillo y el contraste.

  6. SOURCE (Origen, cambio de pantalla): cambia el enrutamiento de la señal de pantalla entre los controladores y las tarjetas de funciones. Si la pantalla se encuentra actualmente en el puerto VGA, la pulsación inicial cambia a la pantalla táctil frontal y las pulsaciones subsiguientes cambian a los controladores. L1 y L2 son los controladores de la biblioteca. F1 y F2 son las tarjetas de funciones.

Jaula de tarjetas del módulo básico

La parte posterior del módulo básico contiene la jaula de tarjetas, que contiene tarjetas controladoras, almacenamiento en disco, ventiladores de refrigeración, switches y convertidores de energía. La tarjeta controladora principal es el controlador de la biblioteca.

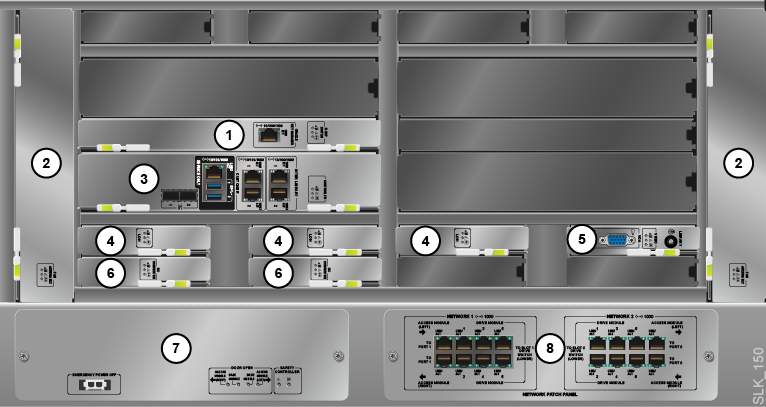

Figura 1-8 Jaula de tarjetas básica

Vista posterior de la jaula de tarjetas básica

  1. Switch raíz

  2. Conjunto de ventiladores

  3. Controlador de la biblioteca

  4. Almacenamiento del controlador de la biblioteca

  5. Tarjeta de video

  6. Convertidor de alimentación de CC

  7. Controlador de seguridad

  8. Panel de conexiones de red

Indicadores de la tarjeta del controlador

La mayoría de las tarjetas controladoras de la jaula de tarjetas básica tienen las mismas tres luces indicadoras.

Ejemplo de indicadores de tarjeta controladora

  1. Se puede extraer el dispositivo (azul)

  2. Acción de servicio requerida (amarillo)

  3. Alimentación al dispositivo (verde fijo)

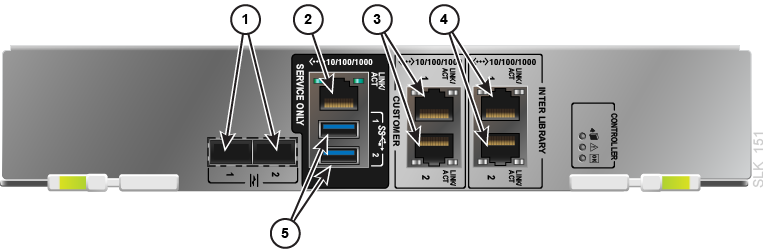

Controlador de la biblioteca

El controlador de la biblioteca es la tarjeta controladora principal de la biblioteca. Contiene los puertos utilizados para la conexión del host y el mantenimiento del servicio. Hay dos puertos de FC y dos puertos Ethernet que se usan para la conectividad del host. Para obtener más información, consulte Opciones de conectividad del host.

Tarjeta controladora de la biblioteca

  1. Puertos de FC (no tienen una luz de enlace). Consulte ¿Está funcionando la conexión de FC? No hay ninguna luz de enlace..

  2. Puerto de red de servicio

  3. Puertos de red 1 y 2 del cliente

  4. Puertos de red entre bibliotecas (no se usan en el sistema SL4000)

  5. Puertos USB (para teclado y mouse)

Convertidor de alimentación de CC

Convierte 48 V CC de las fuentes de alimentación a 12 V CC. Para obtener más información, consulte Visión general de la configuración de alimentación.

Convertidor de alimentación de CC

Almacenamiento del controlador de la biblioteca

Un disco duro que almacena información para el software de la biblioteca. La biblioteca estándar viene con tres tarjetas de almacenamiento y los datos se reflejan en cada una.

Almacenamiento de la biblioteca

Panel de conexiones de red

Panel Ethernet que conecta los switches de unidad del módulo de unidades y los controladores del módulo de acceso al módulo básico. Hay dos redes: red 1 y red 2. Para cada red hay seis puertos Ethernet del módulo de unidades y dos puertos Ethernet del módulo de acceso.

Panel de conexiones de red

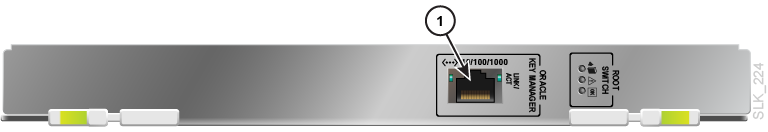

Switch raíz

El switch raíz proporciona conectividad a los switches de unidades, a la red de robots y a las tarjetas controladoras. Contiene un puerto Ethernet para conexión con a la red de Oracle Key Manager utilizada para el cifrado de unidades (consulte la documentación de Oracle Key Manager (OKM) para obtener más información). Para obtener información sobre la configuración de puertos, consulte Configuración de la red pública, el servicio de red o los puertos de OKM.

Switch raíz

  1. Puerto de red de Oracle Key Manager (OKM)

Controlador de seguridad

Supervisa el estado de todas las puertas de la biblioteca y corta la alimentación a la guía cuando se abre inesperadamente alguna puerta. Esta tarjeta tiene una batería para que pueda informar el estado Door Has Been Opened (Se abrió una puerta) si se abre una puerta mientras la biblioteca no tiene alimentación.

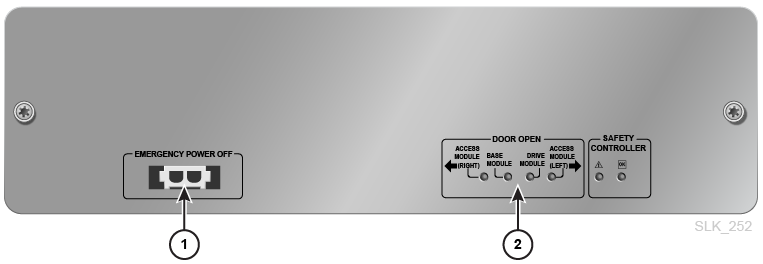

Controlador de seguridad

  1. Emergency power off (Apagado de emergencia): se conecta al sistema de apagado de emergencia (EPO) del cliente generalmente a través de un switch externo (instalado por el cliente) que corta la alimentación a la biblioteca en caso de emergencia.

    El conector es un conector universal de dos pines de acoplamiento y bloqueo (TYCO 770024-1 con contactos hembra TYCO 770010-3). Para conectarse a este puerto, puede utilizar TYCO 770017-1 con contactos macho TYCO 770009-1 (o números de pieza equivalentes).

  2. Door open (Puerta abierta): indica si un módulo tiene una puerta de acceso frontal abierta.

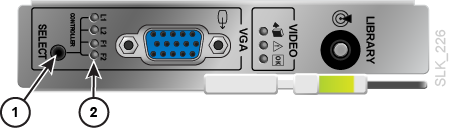

Tarjeta de video

La tarjeta de video indica qué controlador se muestra en la pantalla táctil frontal o en un monitor independiente conectado al puerto VGA.

Tarjeta de video

  1. SELECT (Seleccionar, cambio de pantalla): cambia el enrutamiento de la señal de la pantalla entre los controladores y las tarjetas de funciones. Si la pantalla se encuentra actualmente en la pantalla táctil frontal, la pulsación inicial cambia al puerto VGA y las pulsaciones subsiguientes cambian a los controladores.

  2. Controller card indicator (Indicador de la tarjeta del controlador): L1 y L2 son los controladores de la biblioteca. F1 y F2 son las tarjetas de funciones. Puede cambiar el controlador que se muestra si pulsa el botón SELECT (Seleccionar).

Unidades de cinta admitidas

La biblioteca SL4000 admite los siguientes tipos de unidades de cinta. El módulo básico estándar viene con dos unidades LTO 7. Debe adquirir unidades adicionales a través de Oracle o actualizar las unidades desde una biblioteca heredada de Oracle.

  • StorageTek T10000 (todos los modelos)

  • HP LTO de 5.ª y 6.ª generación

  • IBM LTO de 5.ª, 6.ª y 7.ª generación

Cifrado de unidades de cinta

Existen dos opciones de gestión de claves de cifrado:

  • Gestión mediante aplicación: una aplicación gestiona las claves por medio de la ruta de datos.

  • Gestión mediante OKM: el dispositivo Oracle Key Manager (OKM) gestiona las claves usando una conexión Ethernet fuera de la ruta de datos que, por lo general, es más segura. Para obtener más información sobre el cifrado, consulte la documentación de la unidad y la documentación de Oracle Key Manager (OKM).

La compatibilidad con el cifrado gestionado mediante aplicación o mediante OKM depende del tipo de unidad.

Cifrado de T10000

Todas las generaciones de T10000 tienen capacidad de cifrado. Sin embargo, para activar el cifrado gestionado mediante aplicación o mediante OKM, se requiere un permiso de activación de cifrado T10K-EKEY-A-N. Puede solicitar un permiso de activación de cifrado en cualquier momento (durante la compra inicial o posteriormente). Después de adquirir el permiso, utilice el panel del operador virtual (VOP) para activar el cifrado (consulte la documentación de VOP en Oracle Technical Network). Las unidades T10000C y T10000D ya no requieren claves de licencia de cifrado para activar el cifrado

Cifrado de LTO

El cifrado gestionado mediante OKM requiere un permiso de activación de cifrado LTO-ENCRYPT-ACTIVE. El cifrado gestionado mediante aplicación que usa la ruta de datos no requiere un permiso.

Las unidades HP LTO 5 y 6 admiten tanto el cifrado gestionado mediante aplicación como el cifrado gestionado mediante OKM. Las unidades IBM LTO 5, 6 y 7 requieren una tarjeta Belisarius en la bandeja de unidades para interactuar con OKM. Puede comprar una unidad con o sin compatibilidad con OKM. Para actualizar una unidad no compatible con OKM, puede comprar un kit para agregar la tarjeta Belisarius.

Reutilización de permisos de activación de cifrado

Si compró anteriormente un permiso de activación para una unidad antigua, puede volver a usar ese permiso de activación cuando actualiza la unidad a una nueva generación de la misma familia, siempre y cuando el número total de unidades con cifrado activado no supere el número total de permisos de activación para esa familia. Por ejemplo, si tiene seis permisos de activación T10K-EKEY-A-N, solo puede tener un total de seis unidades T10000 con cifrado activado (independientemente de la generación).

Cartuchos de cinta admitidos

Todas las cintas deben tener una etiqueta externa legible (consulte Visión general de las etiquetas de códigos de barras para conocer los requisitos de las etiquetas). La biblioteca no importará ni montará un tipo de cinta no etiquetado o desconocido (que no sea LTO o T10000). Entre los tipos de cinta, se incluye:

  • Data (Datos): almacena los datos del cliente.

  • Diagnostic (Diagnóstico): los representantas de servicio lo usan para ejecutar pruebas de lectura/escritura y para ejecutar pruebas de diagnóstico (la etiqueta comienza con DG[space])

  • Cleaning (Limpieza): limpia la trayectoria de la cinta y los cabezales de lectura/escritura de las unidades (la etiqueta comienza con CLN)

Bandejas de unidades

Una bandeja de unidades aloja una unidad de cinta y contiene la tarjeta del controlador de unidades que permite que la unidad interactúe con la biblioteca. La bandeja de unidades se desliza en un alojamiento de unidades de una matriz de unidades. A menudo "unidad de cinta" y "bandeja de la unidades" son sinónimos.

Puede utilizar una bandeja de unidades SL3000 en un sistema SL4000 si la bandeja contiene la tarjeta LOD del controlador SL4000. No se admite tarjeta HBD del controlador de unidades SL3000. Puede identificar fácilmente el tipo de bandeja si anota el número de puertos en la parte superior de la bandeja. La tarjeta HBD del sistema SL3000 tiene un puerto y el LOD tiene dos puertos.

Nota:

Los puertos Ethernet de la bandeja de la unidad posterior están desactivados en el sistema SL4000.

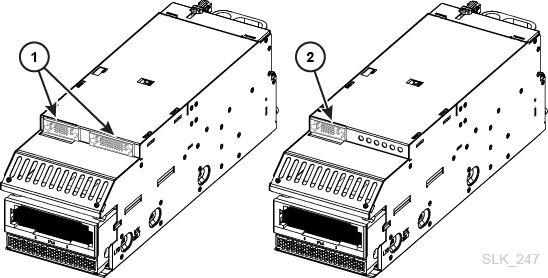

Figura 1-9 Identificación de una bandeja de unidades LOD vs. HBD

Bandejas de unidades LOD (con dos puertos) vs. HBD (con un puerto)

  1. Bandeja LOD con puerto SL4000 y puerto SL3000

  2. Bandeja HBD con puerto SL3000 solamente

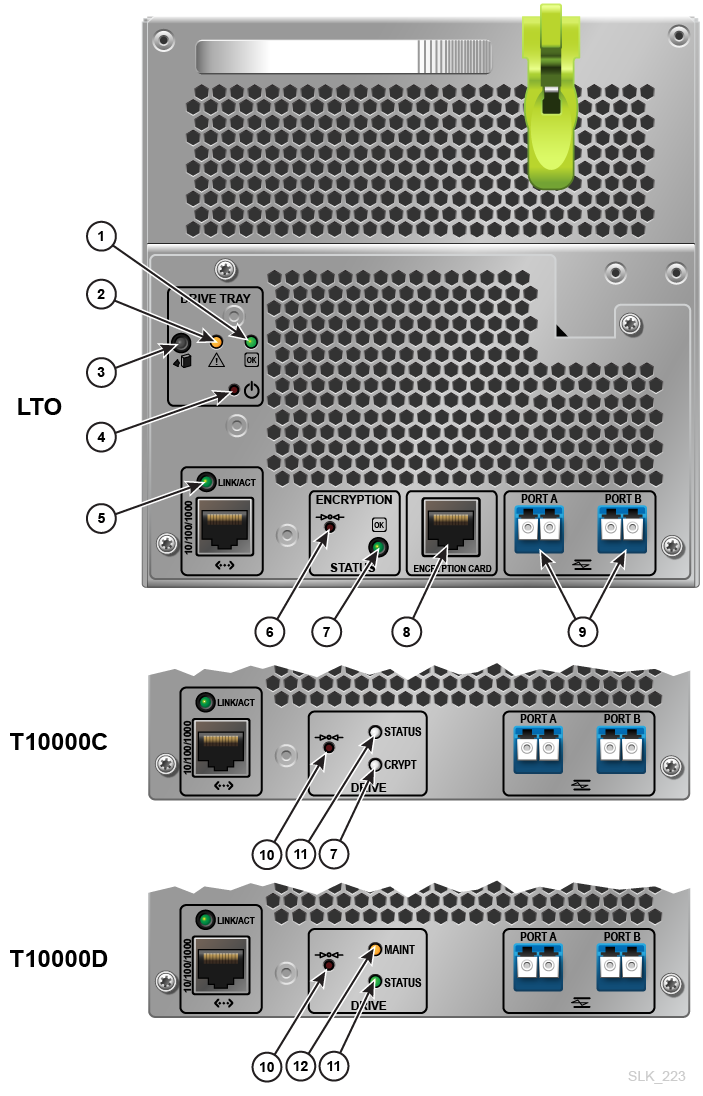

Figura 1-10 Bandeja de unidades SL4000: vista posterior

Vista posterior de la bandeja de unidades LTO y T10000

  1. Alimentación a la unidad (verde fijo) Alimentación a la bandeja solamente o código de instalación (parpadea en verde).

  2. Acción de servicio requerida (amarillo)

  3. Se puede extraer la bandeja de unidades de la biblioteca (azul). Parpadea cuando se usa la función de localización (consulte Localización física de una unidad mediante el LED de localización).

  4. Encendido/apagado de alimentación a la bandeja (botón de pulsación): desactivado en el sistema SL4000. En su lugar, utilice la interfaz gráfica de usuario para activar o desactivar la bandeja (consulte Encendido o apagado de una unidad).

  5. Enlace Ethernet (verde). El puerto está desactivado en el sistema SL4000 y solo lo usan los representantes del servicio de asistencia de Oracle para el mantenimiento.

  6. Restablecimiento de cifrado a la a la dirección IP por defecto (botón de pulsación)

  7. Indicador de cifrado

  8. Puerto de la tarjeta de cifrado. El puerto está desactivado en el sistema SL4000.

  9. Puertos de canal de fibra

  10. Botón de pulsación para mantenimiento (NO UTILIZAR en el sistema SL4000. Colocará la unidad fuera de línea).

  11. Indicador de estado de la unidad

  12. Indicador de mantenimiento de la unidad

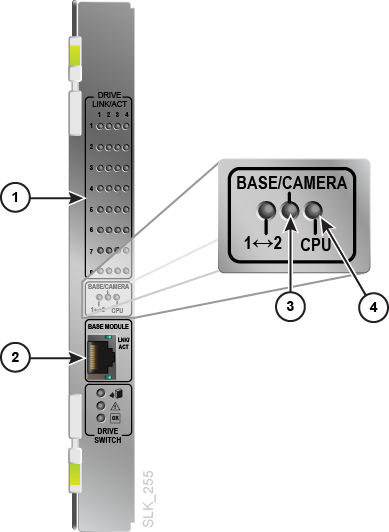

Switch de unidad

El switch de unidad conecta las bandejas de la unidad con el resto de la biblioteca. La conexión entre el switch y las bandejas de la unidad es interna, por lo que ya no necesita conectar cables Ethernet a unidades individuales.

El módulo básico y los módulos de unidades contienen una jaula de tarjetas de switches de unidades, que aloja hasta dos switches de unidades (consulte la Figura 1-2 y la Figura 1-3). Los módulos básicos estándar vienen con un switch de unidad y el módulo de unidades estándar viene con dos switches de unidades. Sin embargo, solo un switch de unidad del módulo de unidades está en funcionamiento hasta que instala un segundo switch raíz en el módulo básico.

Switch de unidad

  1. Indicadores de conexión de la bandeja de unidades: cada LED corresponde a una ubicación del alojamiento de la unidad. Un LED activo indica que la bandeja de unidades está instalada y se comunica con la biblioteca.

  2. Puerto Ethernet utilizado para conectar el panel de conexiones de red del módulo básico a cada módulo de unidades. Deje este puerto desconectado en los switches de las unidades del módulo básico.

  3. En el módulo básico, este LED indica que hay una conexión activa entre el panel de conexiones de red y el switch de unidad. En el módulo de unidades, este LED indica que hay una conexión activa entre el switch de unidad y la cámara web (si está instalada).

  4. Indica que el procesador incorporado para el switch de unidad está en funcionamiento.

Robótica

Los robots recuperan e insertan las cintas en los CAP, en las celdas de almacenamiento y en las unidades. Los robots se mueven por dos guías que se encuentran sobre la pared posterior de la biblioteca. Las tiras de cobre de la guía superior suministran alimentación y una trayectoria de la señal entre el robot y el controlador de la biblioteca. La alimentación se suministra a partir de suministros de uso compartido de carga de +48 V CC de 1200 W en el módulo de alimentación de la guía (consulte Fuentes de alimentación de CC).

Los robots contienen un escáner de código de barras que identifica los números de serie de volúmenes (volsers) de las cintas durante entradas del CAP y las auditorías de la biblioteca. El escáner también lee los bloques de identificación de los módulos en cada módulo durante la inicialización de la biblioteca.

Cada biblioteca puede tener uno (estándar) o dos robots (se conoce como robótica redundante). La función opcional de robótica redundante aumenta la eficacia de la biblioteca y permite que la biblioteca siga funcionando si un robot falla. La robótica redundante requiere alimentación 2N (consulte Opciones de redundancia de energía) y dos módulos de detención o dos módulos de acceso.

Puertos de acceso de cartuchos giratorios (CAP)

Un CAP rotatorio (denominado CAP giratorio en la interfaz gráfica de usuario) es un cilindro giratorio montado verticalmente con dos cargadores extraíbles de 13 celdas.

  • El módulo básico estándar viene con un CAP.

  • Cada módulo de unidades o módulo de cartuchos puede tener un CAP opcional por módulo. Solo el módulo de detención izquierdo puede contener un CAP. El CAP en un módulo de detención derecho es inaccesible.

  • Cada CAP tiene un teclado con un indicador de desbloqueo y un botón para abrir el CAP (consulte Apertura o cierre de un CAP mediante la interfaz gráfica de usuario).

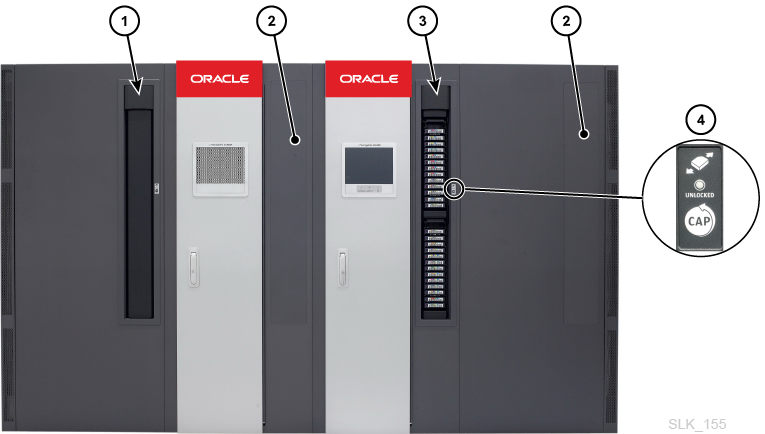

Figura 1-11 CAP giratorios

Biblioteca de ejemplo que muestra la ubicación de los CAP y del teclado de CAP

  1. CAP (cerrado)

  2. No hay ningún CAP instalado

  3. CAP (abierto)

  4. Teclado

Puertos de acceso del cartucho de carga masiva (módulo de acceso)

Un módulo de acceso le permite introducir y expulsar hasta 234 cintas. Solamente se necesita un módulo de acceso para admitir la función de carga masiva (consulte Módulo de acceso).

Enfriamiento

La biblioteca contiene ventiladores de enfriamiento para los siguientes componentes:

Conjunto de ventiladores

La biblioteca estándar viene con dos conjuntos de ventiladores en la jaula de tarjetas del módulo básico, que proporcionan enfriamiento para la electrónica de la jaula de tarjetas (consulte Jaula de tarjetas del módulo básico para conocer la ubicación). El controlador de la biblioteca supervisa que estos ventiladores funcionen correctamente. El indicador de fallos en el conjunto del ventilador indica un fallo. El conjunto se puede reemplazar sin interferir en el funcionamiento de la biblioteca.

Unidades de cinta

Cada bandeja de unidades de cinta contiene dos ventiladores para el enfriamiento de las unidades. La tarjeta de conversión de alimentación de una unidad de cinta proporciona alimentación a los ventiladores. El aire se saca de la parte frontal de la unidad y pasa por el ventilador hacia la parte posterior de la unidad.

Fuentes de alimentación de CC

Cada fuente de alimentación de CC de 1200 W tiene dos ventiladores que sacan el aire de la biblioteca, lo hacen pasar por la parte posterior de la fuente y lo expulsan por la parte posterior de la biblioteca.

Funciones opcionales de la biblioteca

Funciones que requieren un archivo de activación

Muchas funciones opcionales de la biblioteca requieren que compre e instale un archivo de activación de hardware. Consulte Agregación o eliminación de funciones opcionales de la biblioteca.

Capacidad activada del cartucho de cintas

Los archivos de activación de capacidad determinan el número de cintas permitidas en la biblioteca. Las cintas en las celdas del sistema no se consideran dentro de la capacidad con licencia. Si la biblioteca contiene más cintas que la capacidad activada, continuará funcionando normalmente; sin embargo, no se puede utilizar la capacidad no activada. Para corregir esto, expulse las cintas o compre e instale otro archivo de activación de capacidad (consulte Cómo solucionar una advertencia de recuento de cintas).

Creación de particiones de la biblioteca

La creación de particiones de la biblioteca reserva recursos de la biblioteca (unidades, celdas de almacenamiento y CAP) para el uso exclusivo de hosts de la interfaz de control de la biblioteca StorageTek (SCI) y de FC-SCSI especificados. La creación de particiones es una función opcional estándar que viene con la biblioteca, pero se activa mediante un archivo de activación. El sistema SL4000 admite hasta 16 particiones. Después de cargar un archivo de activación, puede usar la interfaz gráfica de usuario para configurar las particiones (consulte Creación de particiones en la biblioteca).

Redes multipuerto (rutas de control redundante)

La red multipuerto activa el segundo puerto de FC y el segundo puerto Ethernet del cliente en el controlador de la biblioteca. Esta función requiere que compre y cargue el archivo de activación de rutas de control redundante (consulte Opciones de conectividad del host).

Funciones que no requieren un archivo de activación

Validación de medios

Puede validar la integridad de las cintas T10000 mediante la validación de medios. Debe asignar unidades T10000C o D a la partición/agrupación de Media Validation (Validación de medios) para activar la validación de medios. La partición no contiene cintas y los hosts no pueden acceder a las unidades de la partición de validación de medios. La biblioteca utiliza las unidades de la partición para evaluar la integridad de las cintas T10000. Utilice la interfaz gráfica de usuario para configurar la partición de la unidad (consulte Agregación o eliminación de unidades de la partición de validación de medios (agrupación)).

Visión general de la capacidad de almacenamiento

Hay dos tipos de capacidad:

  • Physical Capacity (Capacidad física): el número de celdas de almacenamiento en la biblioteca, excepto las celdas reservadas del sistema. La capacidad de almacenamiento físico puede variar de 300 a 9017 celdas y de 1 a 120 unidades.

    Nota:

    Oracle recomienda agregar capacidad física por adelantado para cumplir con las necesidades de almacenamiento futuras. Si bien se pueden agregar módulos en cualquier momento, cuando se realiza esta acción se interrumpen las operaciones de la biblioteca.

  • Activated Capacity (Capacidad activada): el número de cintas permitidas en la biblioteca, según lo indica la cantidad acumulada de archivos de activación de hardware de capacidad instalados en la biblioteca. Utilice la interfaz gráfica de usuario para instalar archivos de activación de capacidad (consulte Agregación o eliminación de funciones opcionales de la biblioteca). A diferencia del sistema SL3000, el sistema SL4000 no designa celdas activas e inactivas. Los archivos de activación de capacidad solo limitan el número total de cintas permitidas en la biblioteca. El recuento total de cintas que se muestra en la interfaz gráfica de usuario excluye las cintas que se encuentran en las celdas del sistema.

    Nota:

    Si la biblioteca contiene más cintas que los archivos de activación de capacidad instalados, la biblioteca continuará funcionando. Sin embargo, no es posible utilizar la capacidad no activada. Para corregir esto, expulse las cintas o compre e instale otro archivo de activación de capacidad (consulte Cómo solucionar una advertencia de recuento de cintas).

Cálculo de la capacidad física

Utilice la tabla siguiente para calcular la capacidad de la celda de almacenamiento de una biblioteca (excepto las celdas del sistema). Para cada módulo de la biblioteca, comience con el recuento de celdas estándar. Luego, agregue o sustraiga celdas del recuento de celdas en base a la posición del módulo y a las opciones de complementos. Finalmente, agregue los recuentos de celdas de cada módulo en forma conjunta para obtener la capacidad total de la biblioteca.

Tabla 1-1 Capacidad de la celda de almacenamiento por módulo

Configuración física Módulo básico Módulo de unidades Módulo de cartuchos Módulo de detención Módulo de acceso

Estándar

    339

    378

    516

    308

      0

Segunda matriz de unidadesPie 1

-55/-66

-55/-66

      --

      --

      --

Tercera matriz de unidadesReferencia a Pie de Página 1

-60/-72

-60/-72

      --

      --

      --

Cuarta matriz de unidadesReferencia a Pie de Página 1

      --

-65/-78

      --

      --

      --

Módulo a la izquierda

    +88

   +88

  +104

      +4

      0

Módulo a la derecha

    +13

   +51

      0

      0

      --

CAP

Estándar

-39/-77 Pie 2

   -78

   -78Pie 3

      --

Nota a Pie de Página 1 Para matrices de unidades adicionales, el primer número que se muestra es el cambio de la capacidad cuando no hay un módulo a la izquierda, y el segundo número es el cambio de la capacidad cuando hay un módulo a la izquierda.

Nota a Pie de Página 2 El valor -39 es el cambio de capacidad cuando no hay un módulo a la derecha, y el valor -78 es el cambio de capacidad cuando hay un módulo a la derecha.

Nota a Pie de Página 3 Solo para módulo de detención izquierdo.

Ejemplo de cálculo de capacidad 1

La biblioteca de ejemplo tiene un módulo de detención, un módulo de unidades, un módulo de cartuchos, un módulo básico, un módulo de cartuchos y un módulo de detención (consulte la Figura 1-1).

Módulo de detención izquierdo

Incluye un CAP. Hay un módulo a la derecha.

308 (estándar) - 78 (CAP) + 0 (módulo a la derecha) = 230

Módulo de unidades

Contiene un CAP y cuatro matrices de unidades. Hay un módulo a la derecha y un módulo a la izquierda.

378 (estándar) – 78 (CAP con módulo a la derecha) – 66 (segunda matriz de unidades) – 72 (tercera matriz de unidades) – 78 (cuarta matriz de unidades) + 52 (módulo a la derecha) + 88 (módulo a la izquierda) = 224

Módulo de cartuchos izquierdo

Hay un módulo a la derecha y un módulo a la izquierda.

516 (estándar) + 0 (módulo a la derecha) + 104 (módulo a la izquierda) = 620

Módulo básico

Incluye tres matrices de unidades. Hay módulos a la derecha y a la izquierda.

339 (estándar) - 66 (segunda matriz de unidades) - 72 (tercera matriz de unidades) + 13 (módulo a la derecha) + 88 (módulo a la izquierda) = 302

Módulo de cartuchos derecho

Incluye un CAP. Hay un módulo a la derecha y un módulo a la izquierda.

516 (estándar) - 78 (CAP) + 0 (módulo a la derecha) + 104 (módulo a la izquierda) = 542

Módulo de detención derecho

308 (estándar) + 4 (módulo a la izquierda) = 312

Total de la biblioteca

230 (módulo de detención) + 224 (módulo de unidades) + 620 (módulo de cartuchos) + 302 (módulo básico) + 542 (módulo de cartuchos) + 312 (módulo de detención) = 2230

Ejemplo de cálculo de capacidad 2

La biblioteca de ejemplo tiene un módulo básico (en el centro) y siete módulos de cartuchos a cada lado del módulo básico (un total de 15 módulos). Esto representa la capacidad máxima de almacenamiento para un sistema SL4000.

Módulo básico

Incluye una matriz de unidades. Hay un módulo a la derecha y un módulo a la izquierda.

339 (estándar) + 13 (módulo a la derecha) + 88 (módulo a la izquierda) = 440

Módulos de cartuchos

Módulo de cartuchos que se encuentra más a la izquierda: 516 (estándar) + 0 (módulo a la derecha) = 516

Módulo de cartuchos que se encuentra más a la derecha: 516 (estándar) + 104 (módulo a la izquierda) = 620

Todos los demás módulos de cartuchos: 516 (estándar) + 104 (módulo a la izquierda) + 0 (módulo a la derecha) = 620

Total de la biblioteca

440 (módulo básico) + 516 (módulo de cartuchos que se encuentra más a la izquierda) + 620 (módulo de cartuchos que se encuentra más a la derecha) + 12 x 620 (otros módulos de cartuchos) = 9016

Ejemplo de cálculo de capacidad 3

La biblioteca de ejemplo tiene un módulo de cartuchos, un módulo básico, un módulo de unidades, otro módulo de cartuchos y un módulo de acceso único a la derecha para carga masiva. Oracle no recomienda instalar un único módulo de acceso a la derecha. Si el módulo de acceso se instalara en el extremo izquierdo de la biblioteca, habría 104 celdas adicionales a las que se podría acceder en el módulo de cartuchos del extremo izquierdo.

Módulo de cartuchos izquierdo

El módulo está en el extremo izquierdo de la biblioteca. Hay un módulo a la derecha.

516 (estándar) = 516

Módulo básico

Incluye dos matrices de unidades. Hay módulos a la derecha y a la izquierda.

339 (estándar) + 13 (módulo a la derecha) + 88 (módulo a la izquierda) - 66 (segunda matriz de unidades) = 374

Módulo de unidades

Incluye tres matrices de unidades. Hay un módulo a la derecha y un módulo a la izquierda.

378 (estándar) + 13 (módulo a la derecha) + 88 (módulo a la izquierda) - 66 (segunda matriz de unidades) - 72 (tercera matriz de unidades) = 341

Módulo de cartuchos derecho

Este es un módulo a la derecha y a la izquierda.

516 (estándar) + 0 (módulo a la derecha) + 104 (módulo a la izquierda) = 620

Módulo de acceso

El módulo está en el extremo derecho de la biblioteca (no se recomienda como único módulo de acceso).

0 (estándar) = 0

Total de la biblioteca

516 (módulo de cartuchos izquierdo) + 374 (módulo básico) + 341 (módulo de unidades) + 620 (módulo de cartuchos derecho) + 0 (módulo de acceso) = 1851

Consulte también:

Visión general de la configuración de alimentación

Todas las fuentes de alimentación y las unidades de distribución de alimentación (PDU) residen en el módulo básico y en los módulos de unidades. Al seleccionar una configuración de energía, debe considerar todos los requisitos de redundancia de energía, además de las funciones y la cantidad de unidades en la biblioteca.

Opciones de redundancia de energía

Hay tres configuraciones de energía que ofrecen varios niveles de redundancia de energía.

Configuración Alimentación de CA Alimentación de CC Compatibilidad de funciones
N+1 (estándar) Sin redundancia

Una PDU por módulo básico o de unidades

 Proporciona un suministro adicional de CC a las unidades y un suministro adicional de CC a la robótica Compatibilidad limitada para unidades T10000 y sin compatibilidad para robótica redundante
2N Redundante

Dos PDU por módulo básico o de unidades

 Proporciona un conjunto de fuentes de alimentación de CC para cada PDU Requerida para compatibilidad con robótica redundante y electrónica redundante

Compatibilidad completa para unidades T10000.
2N+1 Redundante

Dos PDU por módulo básico o de unidades

 Proporciona fuentes de alimentación adicionales para cada PDU; lo que implica una redundancia de alimentación de alimentación de CC N+1 (con la excepción de que la segunda PDU solo tiene redundancia N de fuente de alimentación de CC para el robot). Admite robótica redundante y electrónica redundante

Compatibilidad completa para unidades T10000.

Opciones de fuentes de alimentación de CA

Cada PDU de la biblioteca requiere una fuente de CA independiente con:

  • 240 V CA, 50/60 Hz, en 30 A (rango: 200–240 V CA, 47–63 Hz, 24 A), fase única

Cables de alimentación de CA

  • N+1: pida un cable de alimentación para el módulo básico y un cable de alimentación adicional para cada módulo de unidades

  • 2N o 2N+1: dos cables de alimentación para el módulo básico y dos cables de alimentación adicionales para cada módulo de unidades

Cable de alimentación: longitud/tipo Fuente de alimentación Disyuntor Conector de pared Conector de biblioteca
EE. UU.: 3,7 m (12 ft) 12 AWG 240 V CA/30 A 30A L6-30P L6-30R
Internacional: 4 m (13 ft) HAR 240 V CA/30 A 30A 330P6W L6-30R

Fuentes de alimentación de CC

Figura 1-12 Ubicaciones de las fuentes de alimentación: módulo básico y de unidades (vista posterior)

Módulos básico y de unidades posteriores con ubicaciones de PDU y fuente de alimentación

  1. Fuentes de alimentación de CC de guía (1200 W CC)

  2. Convertidores de alimentación de CC

  3. PDU (240 V CA)

  4. Fuentes de alimentación de CC de unidades (1200 W CC)

Convertidores de alimentación de CC de la jaula de tarjetas básica

Los convertidores de CC de la jaula de tarjetas (consulte Jaula de tarjetas del módulo básico para conocer la ubicación) convierten 48 V CC de las fuentes de alimentación de CC de las unidades a 12 V CC. Estos convertidores sustituyen la funcionalidad de las fuentes de alimentación de cPCI en el sistema SL3000. Cada módulo básico estándar se envía con dos convertidores de CC.

Una configuración de jaula de tarjetas mínima (un controlador, un switch raíz, tres tarjetas de almacenamiento, una tarjeta de video y un conjunto de ventilador) requiere un mínimo de dos convertidores de CC para N + 1 y de tres convertidores para redundancia de 2N o 2N+1.

Una configuración de jaula de tarjetas máxima (cuatro controladores, dos switches raíz, siete tarjetas de almacenamiento, una tarjeta de video y dos conjuntos de ventilador) requiere un mínimo de tres convertidores de CC para N+1 y cuatro convertidores para redundancia de 2N o 2N+1.

Fuentes de alimentación de guía

Los robots usan fuentes de alimentación de 1200 W de CC de uso compartido de carga que se ubican en la parte superior del módulo básico (el módulo de unidades no tiene fuentes de alimentación de CC para guías); consulte la Figura 1-12. La fuente de alimentación de CC para guías es la misma fuente de alimentación física que se usa para las unidades.

Cada módulo básico estándar se envía con dos fuentes de alimentación de CC de guías que se usan para las configuraciones N+1 y 2N. Debe pedir una tercera fuente de alimentación de CC para la configuración 2N + 1.

Fuentes de alimentación de unidades de cinta

Las unidades utilizan fuentes de alimentación de 1200 W de CC para uso compartido de carga. Hasta cuatro fuentes de alimentación se ubican a la izquierda de cada PDU, tanto en el módulo básico como en el módulo de unidades; consulte la Figura 1-12.

La biblioteca estándar se envía con dos fuentes de alimentación de unidades por módulo básico y de unidades. El número de fuentes de alimentación adicionales requeridas depende de la configuración de la biblioteca (consulte Cálculo de la cantidad de fuentes de alimentación a continuación).

Cálculo de la cantidad de fuentes de alimentación

El número de fuentes de alimentación requeridas depende de lo siguiente:

  • Configuración de alimentación (N+1, 2N o 2N+1)

  • Configuración de jaula de tarjetas básicas

  • Número y tipo de unidades (T10000 y LTO)

Para determinar el número de fuentes de alimentación que debe pedir para la configuración de la biblioteca:

  1. Determine el consumo máximo de energía de la jaula de tarjetas (consulte Consumo de energía de la jaula de tarjetas).

  2. Calcular el consumo máximo de energía de las unidades:

    1. Determine el número de cada tipo de unidad y multiplíquelo por los vatios por unidad para cada tipo de unidad (consulte Consumo de alimentación de unidades).

    2. Sume los vatios que usa cada tipo de unidad para calcular el total de vatios consumidos.

  3. Sume los consumos de alimentación de la unidad y de la jaula de tarjetas. Consulte Fuentes de alimentación de CC requeridas para el módulo básico y Fuentes de alimentación de CC requeridas para el módulo de unidades para determinar el número de fuentes de alimentación de CC necesarias.

Consumo de energía de la jaula de tarjetas

Configuración Máximo de vatios
Mínima (un controlador, un switch raíz, tres tarjetas de almacenamiento, una tarjeta de video y dos conjuntos de ventiladores) 352
Media (dos controladores, dos switches raíz, tres tarjetas de almacenamiento, una tarjeta de video y dos conjuntos de ventiladores) 511
Máxima (dos controladores, dos tarjetas de funciones, dos switches raíz, siete tarjetas de almacenamiento, una tarjeta de video y dos conjuntos de ventiladores) 793

Consumo de alimentación de unidades

Tipo de unidad Máximo de vatios consumidos por cada unidad
T10000A/B/C 91
T10000D 117
LTO 5, 6, 7 48

Fuentes de alimentación de CC requeridas para el módulo básico

Total de vatios usados por todas las unidades Fuentes de alimentación requeridas para N+1 Fuentes de alimentación requeridas para 2N Fuentes de alimentación requeridas para 2N+1
1-1063 2 2 4
1064-2263 3 4 6
2264-3463 4 6 8
3464-3805 5 8 8

Fuentes de alimentación de CC requeridas para el módulo de unidades

Total de vatios usados por todas las unidades Fuentes de alimentación requeridas para N+1 Fuentes de alimentación requeridas para 2N Fuentes de alimentación requeridas para 2N+1
1-1200 2 2 4
1201-2400 3 4 6
2401-3600 4 6 8
3601-4443 5 8 8

Ejemplo: cálculo de cantidad requerida de fuentes de alimentación de CC

En el ejemplo, la biblioteca tiene un módulo básico y un módulo de unidades con ambos tipos de cintas (T10000 y LTO). El módulo básico tiene la jaula de tarjetas con configuración mínima (352 W).

Ejemplo de consumo de alimentación de unidades del módulo básico

Tipo de unidad Cantidad de unidades Multiplicar por vatios por unidad Total de vatios por tipo de unidad
T10000D 6 117 702
T10000C 6 91 546
LTO6 4 48 192

Consumo total de unidades para el módulo básico = 702 + 546 + 192 = 1440 W

Ejemplo de consumo de alimentación de unidades del módulo de unidades

Tipo de unidad Cantidad de unidades Multiplicar por vatios por unidad Total de vatios por tipo de unidad
T10000C 10 91 910
LTO7 4 48 192

Total para el módulo de unidades = 910 + 192 = 1102 W

El módulo básico consume 1792 W (352 W para la jaula de tarjetas y 1440 W para las unidades). El módulo básico consume 1102 W.

En las siguientes tablas, se muestran las fuentes de alimentación requeridas para la biblioteca de ejemplo. Se envían dos fuentes de alimentación de CC de unidad de cinta con el módulo básico estándar y dos fuentes de alimentación de CC de unidad de cinta con el módulo de unidades estándar. Por lo tanto, reste dos suministros de CC de los que requiere para determinar el pedido.

Ejemplo de cantidad de fuentes de alimentación de CC necesarias para el módulo básico

Configuración de alimentación de la biblioteca Fuentes de alimentación de CC necesarias Fuentes de alimentación de CC que se deben pedir (= necesarias - 2)
N+1 3 1
2N 4 2
2N+ 1 6 4

Ejemplo de cantidad de fuentes de alimentación de CC necesarias para el módulo de unidades

Configuración de alimentación de la biblioteca Fuentes de alimentación de CC necesarias Fuentes de alimentación de CC que se deben pedir (= necesarias - 2)
N+ 1 2 0
2N 2 0
2N+1 4 2

El número de fuentes de CC que necesitará pedir dependerá de la configuración de alimentación. Por ejemplo, si la biblioteca de ejemplo tiene una configuración 2N+1, se deben pedir seis fuentes de alimentación de CC adicionales (cuatro fuentes para el módulo básico y dos para el módulo de unidades). La configuración 2N+1 también requiere una fuente de CC adicional para la guía. Por lo tanto, deberá pedir un total de siete fuentes de alimentación de CC.

Cálculo del consumo total de energía

Por cuestiones relativas a la economía o al medioambiente, quizá desee determinar el consumo total de energía (vatios), los valores de las emisiones de CO2 y las unidades térmicas británicas (BTU/h) de la biblioteca y las unidades.

Componentes Cantidad Vatios sin carga de trabajo Máximo de vatios
Biblioteca básica (requerida)

Incluye: jaula de tarjetas, 1 robot, 1 CAP, panel del operador

 1 301 518
Robótica redundante (opcional) 1 48 154
CAP adicionales (opcional) Cada uno 10 14
Módulo de unidades/módulo de cartuchos Cada uno 3 5
Módulo de acceso Cada uno 9 29
T10000A/B/C Cada uno 61 93
T10000D Cada uno 64 127
LTO Cada uno 30 46

Cálculo de total de vatios, emisiones de CO2 y BTU/h

Para calcular el consumo total de energía en vatios para la biblioteca, agregue todos los valores de potencia en vatios para la configuración de la biblioteca.

Para calcular los kilogramos de emisiones de CO2 por día, multiplique los vatios por la constante de emisión de CO2. Use la constante que se aplica en su país (0,02497 para los EE. UU.).

Para convertir los valores eléctricos a BTU/h, multiplique el número de vatios por 3,412 (1 W = 3,412 BTU/h).

Ejemplo de consumo de energía 1

Componente Cantidad Vatios
SL4000 básico 1 518
Unidades de cinta LTO6 16 736
Total de biblioteca -- 1254

  • Emisiones: 1254 W x 0,02497 = 31,3 kg of CO2

  • Consumo de energía: 1254 W x 3,412 = 4279 BTU/h

Ejemplo de consumo de energía 2

Componente Cantidad Vatios
SL4000 básico 1 518
Unidades de cinta T10000D 8 1016
Módulo de unidades 1 5
Unidades de cinta T10000C 8 744
Módulo de cartuchos 1 5
CAP (3 en 10 W cada uno) 3 30
Total de biblioteca -- 2318

  • Emisiones: 2318 W x 0,02497 = 57,9 kg of CO2

  • Consumo de energía: 2318 W x 3,412 = 7909 BTU/h

Opciones de conectividad del host

La biblioteca SL4000 admite dos tipos de conexiones de host:

  • Interfaz estándar de equipos pequeños (SCSI) en una interfaz física de canal de fibra

  • Ethernet con 10/100/1000 Base-T y cable CAT 5e/1 Gb

Conexión FC-SCSI

La biblioteca estándar viene con dos puertos FC (1 y 2) en la tarjeta del controlador de biblioteca. Sin embargo, por defecto solo el puerto 1 está completamente activo. La activación del puerto 2 requiere el archivo de activación de rutas de control redundante. La biblioteca admite acceso simultáneo mediante ambos puertos de FC. Sin embargo, la aplicación que usa la interfaz SCSI debe gestionar estas conexiones. Debe usar un controlador de dispositivos multiruta o una aplicación que tenga acceso a múltiples rutas.

Consulte la Guía de referencia de SL4000 SCSI para obtener más información sobre el conjunto de comandos SCSI, las operaciones de FC, las topologías y las implementaciones de comandos.

Consulte también:

Conexión TCP/IP

El controlador de biblioteca proporciona dos conexiones Ethernet separadas (puertos cliente) en el controlador de biblioteca para la comunicación con aplicaciones cliente.

  • El puerto 1 proporciona conexión con el host principal (estándar).

  • El puerto 2 proporciona la conexión dual (conocida como TCP/IP doble). La activación de este puerto requiere el archivo de activación de rutas de control redundante. La activación de Ethernet dual enlaza los dos puertos en una sola interfaz, lo que requiere solamente una dirección IP para el par de puertos en cada tarjeta controladora de la biblioteca. TCP/IP dual previene la pérdida de conexión entre la biblioteca y el host, ya que evita automáticamente un puerto con fallo.

Consulte también:

Aplicaciones de gestión de la biblioteca

Proveedores de software (ISV)

  • Oracle DIVA

  • Oracle Hierarchical Storage Manager (HSM)

  • Oracle Secure Backup

  • Hewlett Packard Enterprise Data Protector

  • Commvault Software

  • Dell/EMC NetWorker

  • IBM Spectrum Protect

  • Veritas Netbackup

No todas las aplicaciones se prueban en todas las plataformas o versiones. Para comprobar que el software sea compatible, póngase en contacto con un representante de ventas de Oracle o con el proveedor de la aplicación.

Pedido

Póngase en contacto con la asistencia en ventas llamando al +1-888-672-2534.

Debe pedir los cartuchos de cinta por separado. Puede usar cintas existentes si son compatibles y todavía se encuentran dentro del período de garantía. Las áreas de servicios profesionales y de centros de datos ofrecen migración de unidades y medios:

  • Llame al 1-877-STK-TAPE para solicitar medios a su revendedor local u obtener asistencia de preventa de medios.

  • Correo electrónico: tapemediaorders_ww@oracle.com

Las siguientes proporcionan los números de referencia de marketing los componentes de la biblioteca y las opciones de actualización. ATO es para los pedidos iniciales y PTO es para los pedidos de actualización.

Tipo de pieza Descripción ATO PTO
Módulo Módulo básico, no hay cedas activas, una matriz de unidades, CAP, dos unidades LTO 7 7112359 NA
Módulo Módulo de detención, no hay celdas activas, una matriz de unidades 7112361 7112379
Módulo Módulo de cartuchos, no hay celdas activas (de 438 a 620 celdas de almacenamiento) 7112362 7112380
Módulo Módulo de acceso izquierdo, CAP de carga masiva para 234 7112363 7112381
Módulo Módulo de acceso derecho, CAP de carga masiva para 234 7112364 7112382
Cambio de versión Robot dual 7112369 7112388
Cambio de versión CAP (con dos cargadores de 13 celdas) 7112370 7112389
Cambio de versión Cargador de CAP de reserva (13 celdas) 7112375 7112394
Cambio de versión Matriz de unidades de cinta (ocho alojamientos de unidad) 7112371 7112390
Cambio de versión Cámara web 7116404 7116405
Alimentación Fuente de alimentación de CC de 1200 W (para unidades de cinta y robótica) 7112368 7112386
Alimentación PDU 200-240 V CA, 30 A 7112365 7112383
Alimentación EE. UU.: cable de alimentación de 30 A/220 V, conector L6-30P, conector L6-30R, 3,6 metros de largo 7112366 7112384
Alimentación Internacional: cable de alimentación de 30 A/220 V, conector 330 P6W, conector L6-30R, 4 metros de largo 7112367 7112385
Archivo de activación 25 celdas de cartucho de cinta NA 7112417
Archivo de activación 100 celdas de cartucho de cinta NA 7112418
Archivo de activación 200 celdas de cartucho de cinta NA 7112419
Archivo de activación 500 celdas de cartucho de cinta NA 7112420
Archivo de activación 1000 celdas de cartucho de cinta NA 7112421
Archivo de activación Particiones NA Incluido con sistema básico
Archivo de activación Rutas de control redundante NA 7112416
Unidad de cinta Unidad de cinta T10000D: 16 Gb FC NA 7105799
Unidad de cinta Unidad de cinta T10000D: 16 Gb FICON NA 7105800
Unidad de cinta IBM LTO6 FC con compatibilidad de OKM NA 7104436
Unidad de cinta IBM LTO6 FC sin compatibilidad de OKM NA 7113288
Unidad de cinta IBM LTO7 FC con compatibilidad de OKM NA 7113979
Unidad de cinta IBM LTO7 FC sin compatibilidad de OKM NA 7113981
Unidad de cinta Kit de actualización de interfaz de OKM para IBM LTO (tarjeta Bel) NA 7113290
Permiso de cifrado Permiso de activación de cifrado de T10000 para una unidadPie 1  NA T10K-EKEY-A-N
Permiso de cifrado Permiso de activación de cifrado de LTO para una unidadPie 2  NA LTO-ENCRYPT-
ACTIVE

Nota a Pie de Página 1 Consulte Cifrado de T10000 y Reutilización de permisos de activación de cifrado

Nota a Pie de Página 2 Consulte Cifrado de LTO y Reutilización de permisos de activación de cifrado

Opciones de soporte

Los representantes de servicio y soporte están disponibles para asistirlo en la resolución de problemas de hardware y software. Durante la planificación inicial de la instalación y del pedido, puede ponerse en contacto con los representantes de soporte local y remoto para formular preguntas.

Service Delivery Platform

StorageTek Service Delivery Platform (SDP) es una solución de mejora de soporte que proporciona una resolución más rápida de problemas, análisis y tendencias, y capacidades de diagnóstico mejoradas. SDP es una aplicación remota que se puede instalar en un servidor Linux que se conecta a la biblioteca y a las unidades de cinta StorageTek serie T. SDP recopila eventos de dispositivos y alerta a los analistas de soporte, lo que permite realizar un diagnóstico remoto y utilizar solicitudes de servicio automáticas (ASR).

Para obtener más información, póngase en contacto con un representante de Oracle o visite: http://www.oracle.com/technetwork/systems/asr/documentation/oracle-installed-storage-330027.html.

Oracle Premier Support for Systems

Oracle Premier Support es una solución de soporte completamente integrado que ofrece:

  • Cobertura completa del sistema y acceso ilimitado las 24 horas al día todos los días del año a los especialistas en sistemas de Oracle.

  • Actualizaciones de productos fundamentales, como firmware.

  • Soporte de TI personalizado y proactivo, y servicio de hardware de respuesta rápida.

Para obtener más información, visite: http://www.oracle.com/us/support/index.html.

Contacto de soporte

Directorio de contactos de soporte para clientes globales de Oracle: http://www.oracle.com/us/support/contact-068555.html

Puede enviar, actualizar o revisar solicitudes de servicio en My Oracle Support: https://support.oracle.com/
