CMA を取り付ける
CMA をラックの背面ポストに固定します。
注 - CMA の取り付けによって、ラックの電源差込口のいくつかがふさがれて使用できなくなる場合があります。
-
CMA を取り付けるための正しい部品があることを確認します。
正しいラックマウント部品を選ぶを参照してください。
-

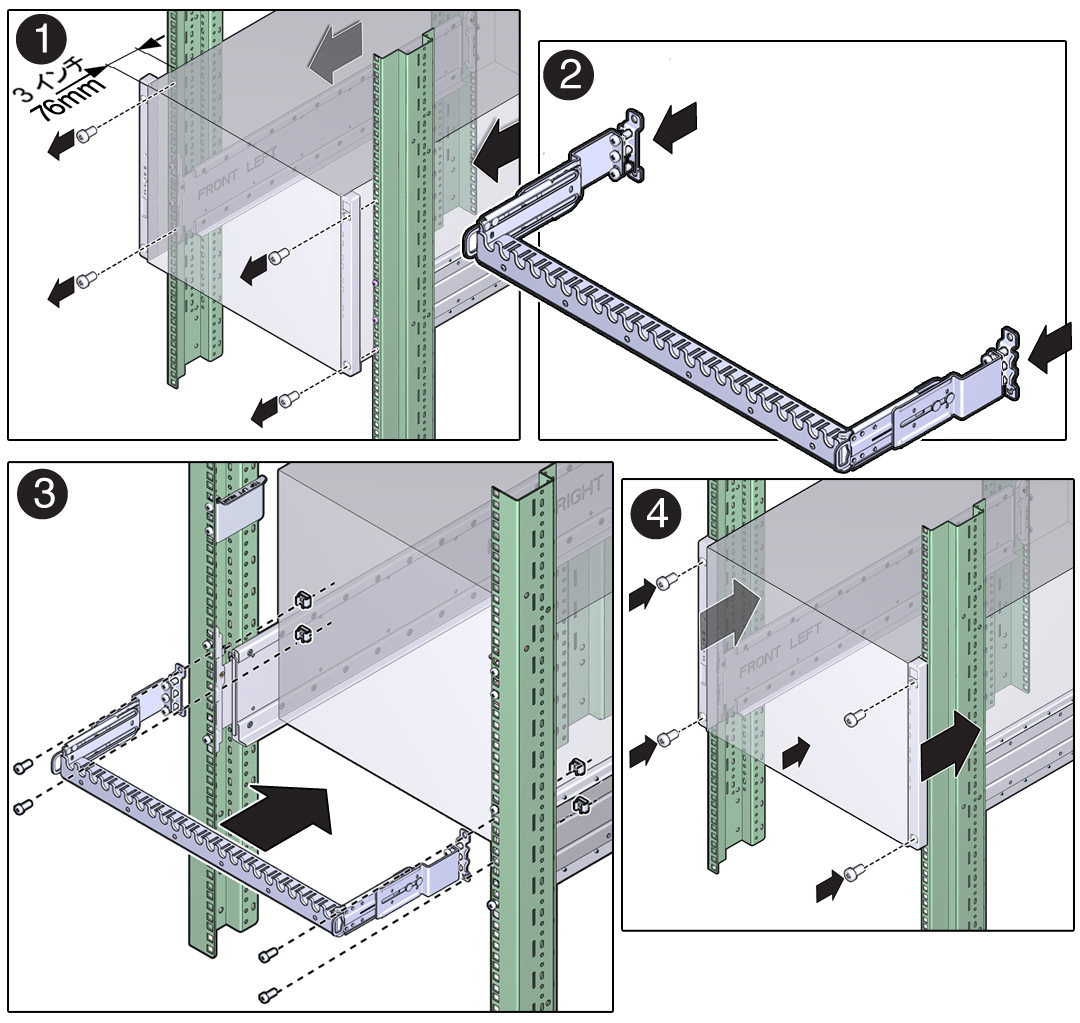

留め具アダプタを CMA コームに取り付けます。
6 本の M6 x 6 mm ねじを両側に 3 つずつ使用します。
-
サーバーがラックにすでに取り付けられている場合、次を行います。
-
両側に 2 つある 4 つの面板締ねじを取り外します。
注意 - シェルフレールの留め具をラックに固定しているねじを緩めたり取り外したりしないでください。
-
サーバーの背面にある角型穴のラックで、中央のアダプタ留め具を両側から取り外します。
注意 - 角型穴のラックでは、上部のアダプタ留め具は取り外さないでください。
- サーバーを前に 3 インチ (76 mm) 押します。
-
両側に 2 つある 4 つの面板締ねじを取り外します。
- 両側に M6 ねじを 2 本ずつ使用して、CMA をラックポストに取り付けます。
-
次に実行する手順を確認します。
-
サーバーがすでに取り付けられている場合、次を行います。
- サーバーの前面で、サーバーがレールに触れるまで押し返します。
- 4 本の面板締ねじを再度、両側に 2 本ずつ取り付けます。
-
サーバーがまだ取り付けられていない場合、サーバーを取り付けます。
サーバーを設置するを参照してください。
-
サーバーがすでに取り付けられている場合、次を行います。
