SPARC T8-4 サーバー設置ガイド

印刷ビューの終了

更新: 2017 年 9 月



シャーシのアース線を接続する

この手順は、AC 入力電力を持つサーバーの場合はオプションです。電源装置およびシャーシのアース線を使用してサーバーを接地することもできます。


Caution

注意  -  サーバーシャーシは、電源の接地ピンまたはシャーシのアース用の穴を使用して接地する必要があります。両方のアースを接続してもかまいません。


  1. アース端子 (二ツ穴、長フレア型、AWG ワイヤ 6 番、取付穴 ¼ インチ、取付穴の間隔 5/8 インチ、穴のサイズと間隔は NEMA 規格に準拠、舌部角度 45°)、および 2 本の M5 ねじを準備します。

    アース端子およびねじはお客様側で用意する必要があります。アース端子は取付穴の径が 1/4 インチ、穴の間隔が 5/8 インチの二ツ穴のものが必要です。

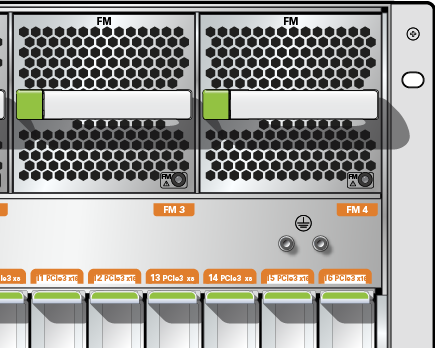

  2. サーバーの背面に移動し、ファンモジュール 4 (FM4)の下にある 2 つのアース用の穴を見つけます。
    image:アース穴の位置を示す図。
  3. アース端子をシャーシの背面の 2 つのアース用の穴にはめ合わせます。
  4. 2 本の M5 ねじを使用して、アース端子をアース用の穴に固定します。
  5. アース線の反対側の終端を建物のアースに固定します。

    ラックが建物のアースに適切に接地されている場合は、アース線をラックの適切なアースポイントに固定できます。
