7120 の配線

次の図と番号はストレージコントローラの内部ケーブルを示しています。

注 - この図には、背面のブートドライブは描かれていません。

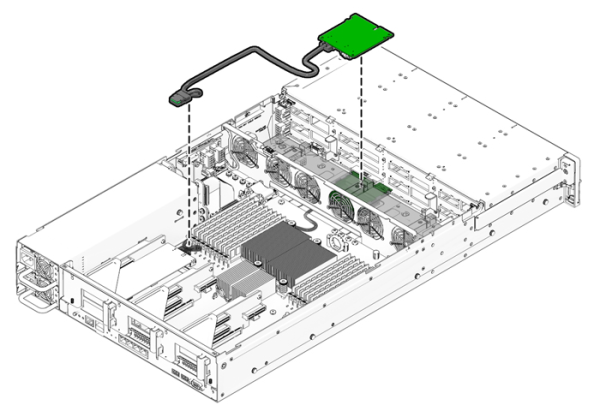

図 76  7120 コントローラのストレージドライブデータケーブル

image:7120 コントローラのストレージドライブデータケーブルを示す図

ケーブル
接続
1 ストレージドライブデータケーブル
HBA PCI-Express カードとストレージドライブバックプレーンを接続します。

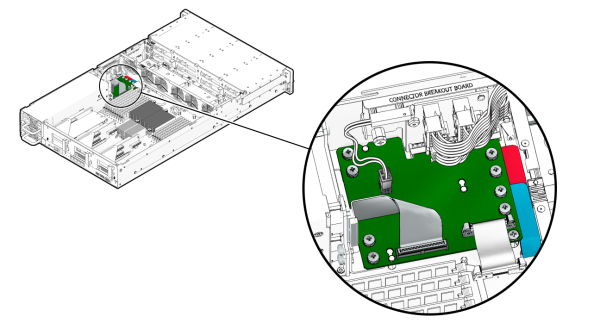

図 77  7120 コントローラのリボンケーブル

image:7120 コントローラのリボンケーブルを示す図

ケーブル
接続
2 リボンケーブル
配電盤とマザーボードを接続します。
