Oracle^® ZFS Storage Appliance 顧客サービスマニュアル

ZS7-2 のフロントパネルおよび背面パネルのコンポーネント

ZS7-2 フロントパネルコンポーネント - ZS7-2 コントローラのドライブスロットおよびフロントパネルコンポーネントを次の図に示します。

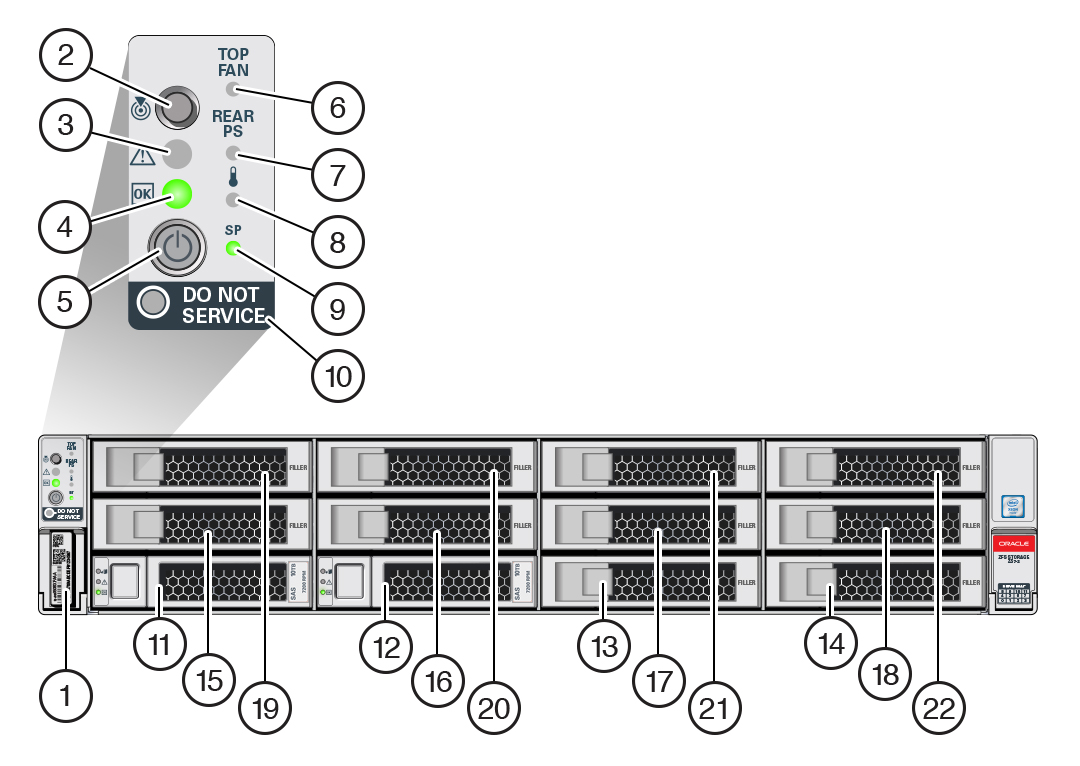

図 1  ZS7-2 のフロントパネル

1 RFID タグ 2 システムステータス LED: 位置特定 (白色) 3 システムステータス LED: 保守アクション要求 (オレンジ色) 4 システムステータス LED: 電源/OK (緑色) 5 電源ボタン 6 ファン保守アクション要求 (オレンジ色) 7 電源装置 (PS) 保守アクション要求 (オレンジ色) 8 過熱警告 (オレンジ色) 9 サービスプロセッサ (SP) OK (緑色) 10 Do Not Service インジケータ 11 システムディスク 0 12 システムディスク 1 13 フィラーパネル 14 フィラーパネル 15 フィラーパネル 16 フィラーパネル 17 フィラーパネル 18 フィラーパネル 19 フィラーパネル 20 フィラーパネル 21 フィラーパネル 22 フィラーパネル

ZS7-2 背面パネルコンポーネント - ZS7-2 コントローラの PCIe スロットおよび背面パネルコンポーネントを次の図に示します。

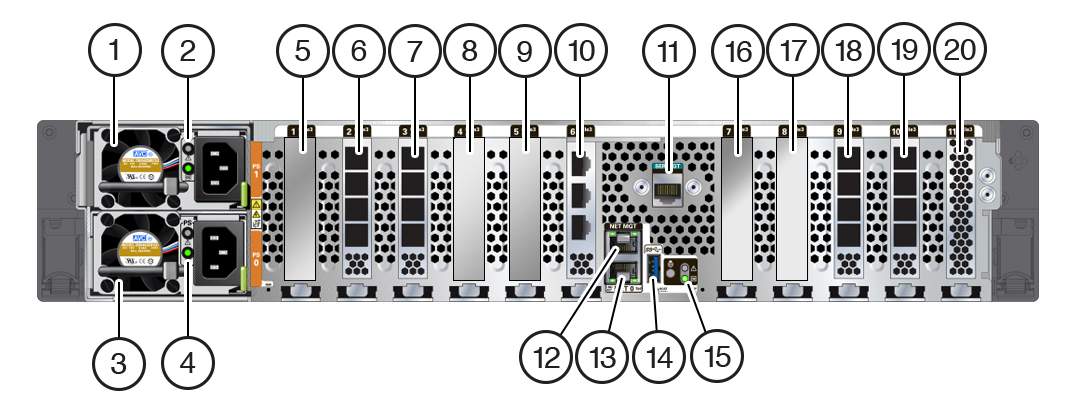

図 2  ZS7-2 の背面パネル

1 電源 (PS) ユニット 1 (PS 1) 2 PS 1 のステータスインジケータ (上から下の順): 注意 (オレンジ色) 電源/OK (緑色) 3 PS 0 4 PS 0 のステータスインジケータ (上から下の順): 注意 (オレンジ色) 電源/OK (緑色) 5 5 番目の PCIe オプション (スロット 1) 6 外部 SAS-3 HBA (スロット 2) 7 スロット 3: ハイエンドモデル: 外部 SAS-3 HBA ミッドレンジモデル: フィラーパネル 8 1 番目の PCIe オプション (スロット 4) 9 3 番目の PCIe オプション (スロット 5) 10 クラスタインタフェースカード (スロット 6) 11 シリアル管理 (SER MGT) RJ-45 シリアルポート 12 サービスプロセッサ (SP) NET MGT ポート 13 ネットワーク (NET) 100/1000BASE-T RJ-45 ギガビット Ethernet (GbE) ポート: NET 0 14 USB 3.0 ポート 15 システムステータス LED: 位置特定 (白色) - 左 注意 (オレンジ色) - 右、上 電源/OK (緑色) - 右、下 16 4 番目の PCIe オプション (スロット 7) 17 2 番目の PCIe オプション (スロット 8) 18 スロット 9: ハイエンドモデル: 外部 SAS-3 HBA ミッドレンジモデル: フィラーパネル 19 外部 SAS-3 HBA (スロット 10) 20 内部 SAS-3 HBA (スロット 11)

クラスタインタフェースカードの互換性 - ZS7-2 コントローラにはバージョン 3 のクラスタインタフェースカードが含まれており、バージョン 2 との互換性はありません。

クラスタを形成するためにケーブルを接続する方法については、Oracle ZFS Storage Appliance 配線ガイド、クラスタケーブルの接続を参照してください。

Ethernet ポート

ZS7-2 の背面パネルには、NET0 というラベルの付いた、RJ-45 100/1000BASE-T ギガビット Ethernet (GbE) ネットワークコネクタが 1 つあります。このポートは 100M ビット/秒または 1000M ビット/秒で動作します。このポートを使用してアプライアンスをネットワークに接続します。

このポートには 2 つのステータスインジケータ (LED) があります。これらのインジケータはコントローラの背面から見えます。

表 15  ギガビット Ethernet ポートのステータスインジケータ

ステータスインジケータの名前 場所 色 状態および意味 アクティビティー 左下 緑色 点灯 - リンクが動作しています 消灯 – リンクなし 点滅 - パケットが動作中です リンクの速度 右下 緑色 消灯 – 100BASE-T リンク (リンクが動作中の場合) 点灯 – 1000BASE-T リンク

ネットワーク管理ポート

ZS7-2 コントローラには、「NET MGT」のラベルが付いた 10/100/1000BASE-T Ethernet の管理ドメインインタフェースが 1 つ装備されています。このポートには 2 つのステータスインジケータ (LED) があります。これらのインジケータはコントローラの背面から見えます。サービスプロセッサの NET MGT ポートは、Oracle ILOM サービスプロセッサへのオプションの接続です。NET MGT ポートは、デフォルトでは、動的ホスト構成プロトコル (DHCP) を使用するように構成されています。サービスプロセッサの NET MGT ポートでは、10/100/1000BASE-T 接続用に RJ-45 ケーブルを使用します。

表 16  ネットワーク管理ポートのステータスインジケータ

ステータスインジケータの名前 場所 色 状態および意味 アクティビティー 左上 緑色 点灯 - リンクが動作しています 消灯 – リンクなし 点滅 - パケットが動作中です リンクの速度 右上 緑色 点灯 – 1000BASE-T リンク 消灯 - 10/100BASE-T リンク

シリアル管理ポート

サービスプロセッサの SER MGT ポートは、RJ-45 ケーブルを使用しており、Oracle ILOM サービスプロセッサへのデフォルトの接続です。このポートはコントローラへのローカル接続を行い、Oracle ILOM コマンド行インタフェース (CLI) コマンドのみを認識します。端末または端末エミュレータは通常、このポートに接続します。

4x4 SAS HBA ポート

4x4 SAS HBA は、ZS7-2 ハイエンドモデルでは PCIe スロット 2、3、9、および 10 に、ZS7-2 ミッドレンジモデルではスロット 2 および 10 に、それぞれ取り付けられます。HBA は外部のディスクシェルフへの接続を提供します。HBA の論理ポートには、次の図に示すように下から上に 0 - 3 の番号が付けられています。

図 3  ZS7-2 の 4x4 SAS HBA
