Oracle^® ZFS Storage Appliance 顧客サービスマニュアル

ZS7-2 の HDD の交換

HDD はホットスワップ対応であるため、コントローラの実行中でも、ほかのハードウェア機能に影響を与えずに取り外しや取り付けが可能です。ZS7-2 の HDD を交換するには、次の手順を使用します。ディスクの互換性については、Oracle システムハンドブックを参照してください。

1. 障害が発生した HDD を特定します。

   • システムの近くで作業していない場合は、BUI の「保守」 > 「ハードウェア」セクションに移動し、コントローラの右矢印アイコンをクリックして、オレンジ色のアイコンで示される障害が発生したドライブの ID を書きとめます。コントローラの図でドライブの場所を強調表示するには、ドライブ ID をクリックします。障害が発生したドライブに関する詳細を表示するには、その情報アイコンをクリックし、「アクティブな問題」をクリックします。

   • システムの近くで作業している場合は、HDD に付いているオレンジ色の保守アクション要求インジケータが点灯します。BUI のロケータアイコン をクリックして、障害が発生したドライブのロケータインジケータを点灯させることもできます。

2. 障害が発生したドライブの取り外し可能インジケータが点灯していることを確認します。
3. 取り外すドライブのドライブリリースボタン を押してラッチを開きます。

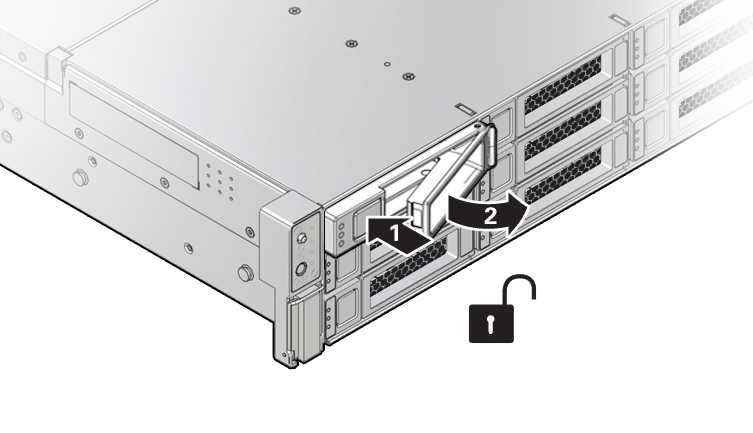

4. ラッチリリースボタンを押してドライブラッチを開きます [1、2]。

   次の図のドライブの位置は、説明のためだけのものです。




   吹き出し番号 説明 1 ラッチリリースボタンを押します。 2 ラッチを開きます。

   ---

   注意  -  ラッチは取り外しレバーではありません。ラッチを右に開きすぎないようにしてください。そのようにすると、ラッチが破損することがあります。

   ---

5. ラッチをしっかりつかみ、ドライブをドライブスロットから引き出します。

6. 少なくとも 30 秒後に、「ハードウェア」 > 「保守」画面に移動し、システムコントローラの右矢印アイコン をクリックして、ソフトウェアによってドライブが存在しないことが検出されたことを確認します。

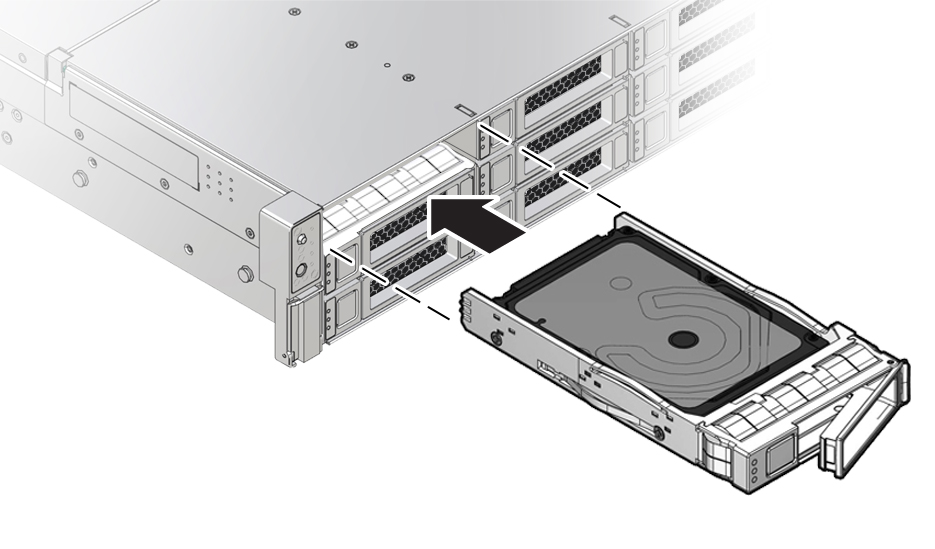

7. 交換用のドライブの取り外しレバーを開き、ドライブを同じスロット に完全に固定されるまでスライドさせます。ラッチを閉じてドライブを所定の位置に固定します。


   Oracle ZFS Storage Appliance ソフトウェアによって、新しいドライブが自動的に検出および構成されます。

8. BUI の「保守」 > 「ハードウェア」画面に移動します。コントローラの右矢印アイコンをクリックし、新しく取り付けられたドライブのステータスアイコン が緑色になっていることを確認します。新しいドライブに関する詳細を表示するには、その情報アイコンをクリックします。
9. 障害が自動でクリアされない場合、アクティブな問題の修復を参照してください。
