交換ユニット

保証範囲について

Oracle Premier Support for Systemsで保証されている場合、すべての交換可能部品はフィールド交換可能ユニット(FRU)です。Oracleフィールド・エンジニアは交換部品をインストールします。

修理カテゴリの理解

修理カテゴリでは、修理の潜在的な影響について説明します。表27-1に、カテゴリおよび処理を示します。

表27-1 リカバリ・アプライアンスの修理カテゴリ

カテゴリ	説明	例
Hot Swap(HS)	修理部品がホット・スワップ可能なので、ホスト・システムを停止しないで交換できます。データ保護のために交換の前後にコマンドが必要になる場合があります。	ディスクファン電源
Infrastructure Repair(IR)	リカバリ・アプライアンス・ラック内の接続コンポーネントの修理。ラックの停止時間はありませんが、個別のコンポーネントに停止時間が必要になる場合があります。	イーサネット・スイッチ外部ケーブル InfiniBandスイッチ
計算サーバー・オフライン(DBO)	部品の修理では、1つの計算サーバーを停止する必要があります。ラックの停止時間は必要ありませんが、個々のサーバーに停止時間が必要になり、一時的にクラスタの外部で処理される場合があります。現在サーバーを実行している場合、停止する必要があります。「サーバーの電源切断」を参照してください。 Oracle Enterprise Manager Grid Controlを使用してシステムをモニターする場合、ターゲットをブラックアウト状態にして不要なアラートを回避します。詳細は、Oracle Enterprise Manager管理に関する項を参照してください。	メモリー PCIeカード PDU プロセッサシステム・ボード
ストレージ・サーバー・オフライン(EBO)	部品の修理では、ラック内の1つのストレージ・サーバーを停止する必要があります。ラックの停止時間は必要ありませんが、個々のサーバーに停止時間が必要になり、一時的にクラスタの外部で処理される場合があります。システムでデータの冗長性を維持するためにリバランスされる際、一時的にパフォーマンスが影響を受ける場合があります。現在サーバーを実行している場合、停止する必要があります。「サーバーの電源切断」を参照してください。 Oracle Enterprise Manager Grid Controlを使用してシステムをモニターする場合、ターゲットをブラックアウト状態にして不要なアラートを回避します。詳細は、Oracle Enterprise Manager管理に関する項を参照してください。	メモリー PCIeカードプロセッサシステム・ボード

LEDステータスの説明

この項では、LEDについて説明します。

Oracle Server LED

表27-2に、計算サーバーおよびストレージ・サーバーで障害を示す可能性がある LEDステータス・インジケータを示します。

表27-2 Oracle ServerのLEDステータスの説明

コンポーネント	LEDステータス
一般ステータス	各サーバーの前面パネルと背面パネルには、次のLEDがあります。要点検(アンバー) 消灯は、正常に動作していることを示します。点灯は、サーバーに障害が発生したことを示します。電源/OK (緑) 点灯は、サーバーの電源が投入されていることを示します。ゆっくりとした点滅は、サーバーが起動中であることを示します。規則的な点滅は、スタンバイ電源は入っていますが、シャーシ電源は切れていることを示します。消灯は、AC電源がないか、Oracle ILOMが完全に起動していないことを示します。
ファン	各ファン・モジュールには2色のLEDが1つあり、トップ・カバーのファン・ドアを開くと見えるようになっています。ファン・ステータス(アンバー/緑) アンバーは、ファン・モジュールに障害があることを示します。システムがファン・モジュールの障害を検出した場合、前面および背面パネルの要点検LEDも点灯します。緑色は、システムに電源が投入されており、ファン・モジュールが正常に動作していることを示します。
ドライブ	ストレージ・ドライブとブート・ドライブには、次のLEDがあります。要点検(アンバー) 消灯は、正常に動作していることを示します。点灯は、ドライブに障害が発生したことを示します。 OK/動作(緑) 点灯は、正常に動作が停止していることを示します。規則的な点滅は、正常に動作していることを示します。消灯は、電源が切断されているか、システムでドライブを認識できないことを示します。
電源	各電源には、次のLEDがあります。これらはサーバーの背面から確認できます。要点検(アンバー) 消灯は、正常に動作していることを示します。点灯は、電圧、電流、温度またはファンに関する電源の問題がシステムで検出されたことを示します。 AC OK/DC OK (緑) 点灯は、ACおよびDC電源が両方とも正常に動作していることを示します。ゆっくりとした点滅は、入力AC電源が正常で、出力DC電源が無効であることを示します。消灯は、入力AC電源が存在しないことを示します。

Sun Datacenter InfiniBand Switch 36のLED

表27-3に、Sun Datacenter InfiniBand Switch 36で障害を示す可能性がある LEDステータス・インジケータを示します。

表27-3 Sun InfiniBand Switch LEDステータスの説明

コンポーネント	LEDステータス
シャーシ	背面パネルの左側には、次のLEDがあります。注意(アンバー) 点灯は、障害が発生したことを示します。消灯は、正常に動作していることを示します。点滅は機能していないことを示します。 OK (緑) 点灯は、正常に動作していることを示します。消灯は、スイッチがオフであるか、初期化中であることを示します。点滅は機能していないことを示します。
リンク・ステータス	背面パネルのデータ・ケーブル・コネクタの近くには、リンク・ステータスLEDがあります。リンク(緑) 点灯は、リンクが確立されていることを示します。消灯は、リンクが切断されていることを示します。点滅は、シンボル・エラーの存在を示します。
ネットワーク管理ポート	背面パネルのネットワーク管理コネクタには、次のLEDがあります。リンク速度(アンバー/緑): 緑色の点灯は、1000BASE-Tリンクを示します。アンバーの点灯は、100BASE-Tリンクを示します。オフはリンクがないことを示します。点滅は機能していないことを示します。動作(緑): 点滅は、パケット・アクティビティを示します。オンは機能していないことを示します。オフはアクティビティがないことを示します。
電源	シャーシの前面の電源には、次のLEDがあります。注意(アンバー) 点灯は、障害が発生し、12VDCが停止していることを示します。消灯は、正常に動作していることを示します。点滅は機能していないことを示します。 OK (緑) 点灯は、12VDCを示します。消灯は、DC電圧が存在しないことを示します。点滅は機能していないことを示します。 AC LED (緑) 点灯は、AC電源が供給されていることを示します。消灯は、AC電源が存在しないことを示します。点滅は機能していないことを示します。
ファン	シャーシの前面の吸気口には、次のLEDがあります。 FT 点灯は、ファンに問題があることを示します。消灯は、正常に動作していることを示します

計算サーバーの部品

次の各項では、リカバリ・アプライアンス計算サーバーの交換部品を示します。

Recovery Appliance X9M-2のデータベース・サーバー・コンポーネント
リカバリ・アプライアンス X8M-2のデータベース・サーバー・コンポーネント
Oracle Server X8-2およびX8M-2 Database Serverの部品

Recovery Appliance X9M-2のデータベース・サーバー・コンポーネント

各Recovery Appliance X9M-2データベース・サーバーには、次のコンポーネントが含まれています。

CPU - 32コア・インテルXeon 8358プロセッサ(2.6GHz):
- 柔軟な構成: 2 CPU
- エイス・ラック: 1 CPU
RAM:
- 柔軟な構成: 512GB RAM (16 x 32GB DIMM)、メモリー拡張キットを使用して1TB (16 x 64GB DIMM)、1.5TB (16 x 32GBおよび16 x 64GB DIMM)、または2TB (32 x 64GB DIMM)に拡張可能
- エイス・ラック: 384GB RAM (12 x 32GB DIMM)、メモリー拡張キットを使用して1TB (16 x 64GB DIMM)に拡張可能
システム・ストレージ: 2 x 3.84TB PCIe 4.0 NVMeストレージ・ドライブ、4台のドライブに拡張可能
RDMAネットワーク・ファブリック: 1個のデュアルポートCX5 RDMAネットワーク・ファブリック・カード、PCIe 4.0、2個の100Gb/sポート(アクティブ-アクティブ、合計スループット200Gb/s)
管理ネットワーク: 1個の1 GbE Base-Tイーサネット・ポート
リモート管理用Integrated Lights Out Manager (ILOM)ポート: 1個の1 GbE Base-Tイーサネット・ポート
クライアントおよび追加のネットワーク接続:
- 柔軟な構成オプション:
  - 工場出荷時に取り付けられた2つのネットワーク・カード。各カードには、2個のSFP+/SFP28ポート(10/25 GbE)または4個の10GBASE-Tポート(10 GbE)が含まれています
  - 2個のSFP+/SFP28ポート(10/25 GbE)または4個の10GBASE-Tポート(10 GbE)または2個のQSFP28ポート(100GbE)を含む、オプションのフィールドに取り付けられたネットワーク・カード。各QSFP28ポートは、1つの10GbEまたは25GbEリンクを適切なブレイクアウト・ケーブルでサポートできます。
- エイス・ラック: 工場出荷時に取り付けられた2つのネットワーク・カードのみ。各カードには、2個のSFP+/SFP28ポート(10/25 GbE)または4個の10GBASE-Tポート(10 GbE)が含まれています

リカバリ・アプライアンス X8M-2のデータベース・サーバー・コンポーネント

リカバリ・アプライアンス X8M-2のデータベース・サーバーには、次のコンポーネントが含まれています。

2基の24コア・インテルXeon Platinum 8260プロセッサ(2.4 GHz)
384GB RAM (12 x 32GB DIMM)、メモリー拡張キットを使用して1.5TB (24 x 64GB DIMM)に拡張可能
4台の1.2 TBブート・ドライブ/ハード・ディスク、ホットスワップ可能、8台のドライブまで拡張可能
ディスク・コントローラHBA、2GBキャッシュ搭載(バッテリなし)
RDMAネットワーク・ファブリック: 1個のデュアルポートQSFP28 100 Gb/s PCIe 3.0 RDMAネットワーク・ファブリック・カード - 両ポートともにアクティブ
クライアント・ネットワーク: 2個のSFP+/SFP28ポート(10/25 GbE)または2個の10GBASE-Tポート(10 GbE)
バックアップ/オプション・ネットワーク: 2個のSFP+/SFP28ポート(10/25 GbE)または4個の10GBASE-Tポート(10 GbE)
管理ネットワーク: 1個の1 GbE Base-Tイーサネット・ポート
リモート管理用Integrated Lights Out Manager (ILOM)ポート: 1個の1 GbE Base-Tイーサネット・ポート

Oracle Server X8-2およびX8M-2 Database Serverの部品

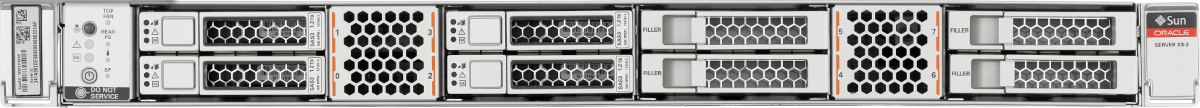

次の図に、Oracle Server X8-2およびX8M-2 Database Serverの前面図を示します。

図27-1 Oracle Server X8-2およびX8M-2 Database Serverの前面図

「図27-1 Oracle Server X8-2およびX8M-2 Database Serverの前面図」の説明

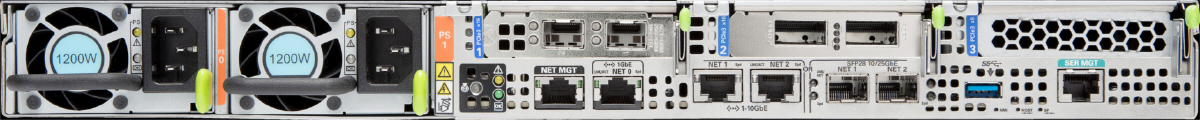

次の画像は、Oracle Serverの背面図を示しています。

図27-2 Oracle Server X8-2およびX8M-2 Database Serverの背面図

「図27-2 Oracle Server X8-2およびX8M-2 Database Serverの背面図」の説明

次の表に、Oracle Server X8-2およびX8M-2 Database Serverの交換部品を示します。この表は、基本保証がある場合にのみ参照してください。Premier Support of Systemsで保証されている場合、次の表のすべての交換部品はFRUとみなされます。

表27-4 Oracle Server X8-2およびX8M-2 Database Serverの交換部品

部品番号	説明	修理カテゴリ	基本保証の範囲	修理手順
370-5621-01	3ボルト・リチウム・バッテリ・グローバ	DBO	FRU	Oracle Exadata X8-2 Database Serverサービス・マニュアルのバッテリ(CRU)のサービス(`http://docs.oracle.com/cd/E93359_01/html/E93386/gqviw.html#scrolltoc`)を参照してください
7363537	ASSY DRV 1.2TB 10KRPM SAS3 512N SFF MARLIN	DBO	FRU	Oracle Exadata X8-2 Database Serverサービス・マニュアルのストレージ・デバイス(CRU)のサービス(`http://docs.oracle.com/cd/E93359_01/html/E93386/gquak.html#scrolltoc`)を参照してください
7322171	ASM LFIM	DBO	FRU	Oracle Exadata X8-2 Database Serverサービス・マニュアルの「その他のケーブル(FRU)のサービス」(`http://docs.oracle.com/cd/E93359_01/html/E93386/gqvev.html#scrolltoc`)を参照してください
7339763	BD LP DUAL SFP28 ADAPTER WHITNEY+ PCIe3.0x8	DBO	CRU	現在サーバーを実行している場合、正常に停止する必要があります。詳細はリカバリ・アプライアンス・サービスの停止を参照してください。 Oracle Exadata X8-2 Database Serverサービス・マニュアルのPCIeカード(CRU)のサービス(`http://docs.oracle.com/cd/E93359_01/html/E93386/gqvjk.html#scrolltoc`)を参照してください
8200663	HEATSINK CPU HEIGHT:23.5 MM	DBO	FRU	Oracle Exadata X8-2 Database Serverサービス・マニュアルのプロセッサ(FRU)のサービス(`http://docs.oracle.com/cd/E93359_01/html/E93386/gqtmk.html#scrolltoc`)を参照してください
7343599	構成部品、ライザー、1スロット、1U	DBO	FRU	Oracle Exadata X8-2 Database Serverサービス・マニュアルのPCIeライザー(CRU)のサービス(`http://docs.oracle.com/cd/E93359_01/html/E93386/gqvft.html#scrolltoc`)を参照してください
7330698	DIMM、32 GB、RDIMM、DDR4、2666 2Rx4 1.2V	DBO	CRU	Oracle Exadata X8-2 Database Serverサービス・マニュアルのDIMM (CRU)のサービス(`https://docs.oracle.com/en/servers/x86/x8-2l/exadata-db-service-manual/gqvkr.html`)を参照してください
8200116	電源、AC、A266、F、12V、1200W	HS	CRU	CMAの背面左側を取り外し、後方に動かして右方向に取り外します。サーバーの真後ろにあるケーブルを支える伸縮式クロス・メンバーを格納すると、両方の電源にアクセスできます。 Oracle Exadata X8-2 Database Serverサービス・マニュアルの電源(CRU)のサービス(`http://docs.oracle.com/cd/E93359_01/html/E93386/gqunc.html#scrolltoc`)を参照してください CMAを交換します。
7332895	HBA、12GB SAS PCIe 16ポートRAID (フラッシュ・モジュールとともに内蔵)	DBO	FRU	Oracle Exadata X8-2 Database Serverサービス・マニュアルの内蔵HBAカードおよびHBAスーパー・キャパシタのサービス(FRU)(`http://docs.oracle.com/cd/E93359_01/html/E93386/gqvmq.html#scrolltoc`)を参照してください
7086345	構成部品、スーパー・キャップ、13.5ボルト、6.4F、SAS3 HBA	DBO	FRU	Oracle Exadata X8-2 Database Serverサービス・マニュアルの内蔵HBAカードおよびHBAスーパー・キャパシタのサービス(FRU)(`http://docs.oracle.com/cd/E93359_01/html/E93386/gqvmq.html#scrolltoc`)を参照してください
7340897	ケーブル、SAS3 - HBA	DBO	CRU	Oracle Exadata X8-2 Database Serverサービス・マニュアルの内部HBAケーブルのサービス(`http://docs.oracle.com/cd/E93359_01/html/E93386/gqvav.html#scrolltoc`)を参照してください
7331123	構成部品、ファン・モジュール	HS	CRU	Oracle Exadata X8-2 Database Serverサービス・マニュアルのファン・モジュール(CRU)のサービス(`http://docs.oracle.com/cd/E93359_01/html/E93386/gquhg.html#scrolltoc`)を参照してください
8200428	CPU INTEL CLX P8260 (B1) 2.4 GHz 165W 24c 8S 1TB (S-RF9H)	DBO	FRU	Oracle Exadata X8-2 Database Serverサービス・マニュアルのプロセッサ(FRU)のサービス(`http://docs.oracle.com/cd/E93359_01/html/E93386/gqtmk.html#scrolltoc`)を参照してください
7104073	構成部品、デュアル40Gb/Sec (4x) QDR RDMAファブリック・ホスト・チャネル・アダプタ・モジュールM3	DBO	CRU	現在サーバーを実行している場合、正常に停止する必要があります。詳細はリカバリ・アプライアンス・サービスの停止を参照してください。 Oracle Exadata X8-2 Database Serverサービス・マニュアルのPCIeカード(CRU)のサービス(`http://docs.oracle.com/cd/E93359_01/html/E93386/gqvjk.html#scrolltoc`)を参照してください InfiniBandスイッチの構成を参照してください
7046442 (X8-2)	構成部品、デュアル・ポート、QDR CX3、HCA	DBO	CRU	現在サーバーを実行している場合、正常に停止する必要があります。詳細はリカバリ・アプライアンス・サービスの停止を参照してください。 Oracle Exadata X8-2 Database Serverサービス・マニュアルのPCIeカード(CRU)のサービス(`http://docs.oracle.com/cd/E93359_01/html/E93386/gqvjk.html#scrolltoc`)を参照してください InfiniBandスイッチの構成を参照してください
7119792 (X8M-2)	CX5 100GbEアダプタ・デュアル・ポートQSFP28	DBO	CRU	現在サーバーを実行している場合、正常に停止する必要があります。詳細はリカバリ・アプライアンス・サービスの停止を参照してください。 Oracle Exadata X8-2 Database Serverサービス・マニュアルのPCIeカード(CRU)のサービス(`http://docs.oracle.com/cd/E93359_01/html/E93386/gqvjk.html#scrolltoc`)を参照してください RoCEネットワーク・ファブリック構成の検証を参照してください。
7360829	構成部品、マザーボード、1U	DBO	FRU	Oracle Exadata X8-2 Database Serverサービス・マニュアルのマザーボード・アセンブリ(FRU)のサービス(`http://docs.oracle.com/cd/E93359_01/html/E93386/gqvfa.html#scrolltoc`)を参照してくださいサーバーの再起動後、[F2]を押します。起動順序を設定します。
7331100	構成部品、ライザー、2スロット、1U	DBO	FRU	Oracle Exadata X8-2 Database Serverサービス・マニュアルのPCIeライザー(CRU)のサービス(`http://docs.oracle.com/cd/E93359_01/html/E93386/gqvft.html#scrolltoc`)を参照してください
7331142	構成部品、前面のLEDインジケータ・モジュール	DBO	FRU	Oracle Exadata X8-2 Database Serverサービス・マニュアルの前面LEDインジケータ・モジュール(FRU)のサービス(`http://docs.oracle.com/cd/E93359_01/html/E93386/gqvok.html#scrolltoc`)を参照してください

ストレージ・サーバーの部品

次の各項では、リカバリ・アプライアンス・ストレージ・サーバーの交換部品を示します。

Oracle Exadata Storage Server X9M-2、X8M-2およびX8-2 High CapacityおよびExtended (XT) Serverの部品

Oracle Exadata Storage Server X9M-2、X8M-2およびX8-2 High CapacityおよびExtended (XT)サーバーの部品

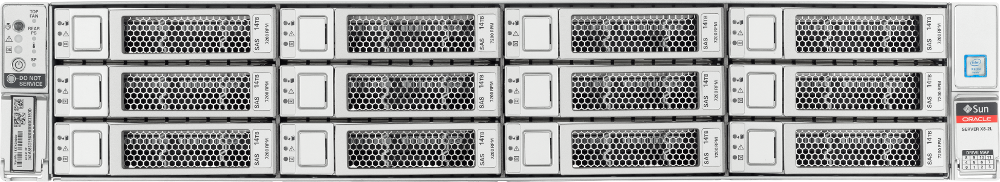

次の図に、Oracle Exadata Storage Server X9M-2、X8M-2およびX8-2 High CapacityおよびXTサーバーの前面図を示します。

ノート:

リカバリ・アプライアンスは、Oracle Exadata Storage ServerのHigh Capacityサーバーをサポートし、Oracle Exadata Storage ServerのXTサーバーを使用しません。両方のサーバーの完全性と互換性については、Oracle Exadataのドキュメントで説明しています。

図27-3 Oracle Exadata Storage Server X9M-2、X8M-2およびX8-2 High CapacityおよびXTサーバーの前面図

「図27-3 Oracle Exadata Storage Server X9M-2、X8M-2およびX8-2 High CapacityおよびXTサーバーの前面図」の説明

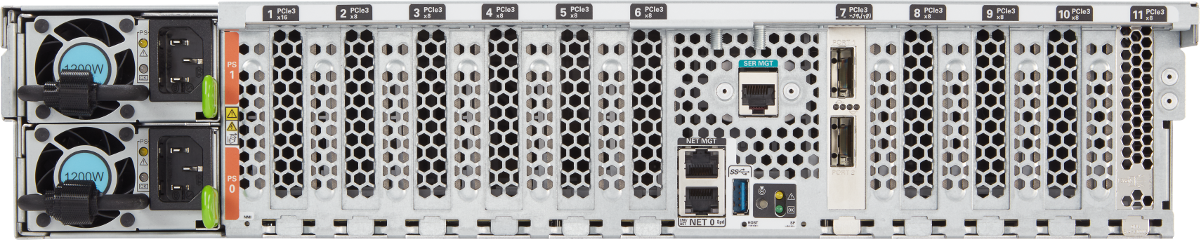

次の図に、Oracle Exadata Storage Server X8M-2およびX8-2 High CapacityおよびXTサーバーの背面図を示します。

ノート:

リカバリ・アプライアンスはXTサーバーをサポートしていません。

図27-4 Oracle Exadata Storage Server X9M-2、X8M-2およびX8-2 High CapacityおよびXTサーバーの背面図

「図27-4 Oracle Exadata Storage Server X9M-2、X8M-2およびX8-2 High CapacityおよびXTサーバーの背面図」の説明

次の表に、Oracle Exadata Storage Server X9M-2、X8M-2およびX8-2 High CapacityおよびXTサーバーの交換部品を示します。この表は、基本保証がある場合にのみ参照してください。Premier Support of Systemsで保証されている場合、次の表のすべての交換部品はFRUとみなされます。

ノート:

リカバリ・アプライアンスは、Oracle Exadata Storage ServerのHigh Capacityサーバーをサポートし、Oracle Exadata Storage ServerのXTサーバーを使用しません。両方のサーバーの完全性と互換性については、Oracle Exadataで説明しています。

表27-5 Oracle Exadata Storage Server X8M-2およびX8-2 High CapacityおよびXTサーバーの交換部品

部品番号	説明	修理カテゴリ	基本保証の範囲	修理手順
370-5621-01	3ボルト・リチウム・バッテリ・グローバ	EBO	FRU	Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルのバッテリのサービス(`http://docs.oracle.com/cd/E93361_01/html/E93395/gqtff.html#scrolltoc`)を参照してください
7322171	構成部品、前面のLEDインジケータ・モジュール(LFIM)	EBO	FRU	Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルの前面LEDインジケータ・モジュールのサービス(`http://docs.oracle.com/cd/E93361_01/html/E93395/gqtpg.html#scrolltoc`)を参照してください
7341141	構成部品、12スロット・ディスク・バックプレーン	EBO	FRU	Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルのディスク・バックプレーンのサービス(`http://docs.oracle.com/cd/E93361_01/html/E93395/gqtsb.html#scrolltoc`)を参照してください
8200116	電源、A266 F、1200ワット、AC入力	HS	FRU	CMAの背面左側を取り外し、後方に動かして右方向に取り外します。サーバーの真後ろにあるケーブルを支える伸縮式クロス・メンバーを格納すると、両方の電源にアクセスできます。 Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルの電源供給のサービス(`http://docs.oracle.com/cd/E93361_01/html/E93395/gqtag.html#scrolltoc`)を参照してください CMAを交換します。
7322166	ファン構成部品、2U	HS	FRU	Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルのファン・モジュールのサービス(`http://docs.oracle.com/cd/E93361_01/html/E93395/gqtak.html#scrolltoc`)を参照してください
7046442 (X8-2)	構成部品、デュアル・ポート、QDR CX3、ホスト・チャネル・アダプタ	EBO	FRU	現在サーバーを実行している場合、正常に停止する必要があります。詳細はリカバリ・アプライアンス・サービスの停止を参照してください。 Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルのPCIeカードのサービス(`http://docs.oracle.com/cd/E93361_01/html/E93395/gqtcq.html#scrolltoc`)を参照してください InfiniBandスイッチの構成を参照してください次のコマンドを使用して、新しいハードウェアがハードウェアおよびファームウェアの仕様を満たしていることを確認します。 `/opt/oracle.SupportTools/CheckHWnFWprofile`
7119792 (X8M-8)	CX5 100GbEアダプタ・デュアル・ポートQSFP28	DBO	CRU	現在サーバーを実行している場合、正常に停止する必要があります。詳細はリカバリ・アプライアンス・サービスの停止を参照してください。 Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルのPCIeカードのサービス(`http://docs.oracle.com/cd/E93361_01/html/E93395/gqtcq.html#scrolltoc`)を参照してください InfiniBandスイッチの構成を参照してください次のコマンドを使用して、新しいハードウェアがハードウェアおよびファームウェアの仕様を満たしていることを確認します。 `/opt/oracle.SupportTools/CheckHWnFWprofile`
7322160	ヒート・シンク、CPU	EBO	FRU	Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルのプロセッサのサービス(`http://docs.oracle.com/cd/E93361_01/html/E93395/gqtmk.html#scrolltoc`)を参照してください
7357761	構成部品、ドライブ、14TB 3.5インチ SAS3/7200 rpm Coral 暗号化	HS	FRU	Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルのストレージ・ドライブのサービス(`http://docs.oracle.com/cd/E93361_01/html/E93395/gqtcs.html#scrolltoc`)を参照してください
7353916	RDIMM 16GB、DDR4 2666、1Rx4 1.2V	EBO	FRU	Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルのDIMMのサービス(`https://docs.oracle.com/en/servers/x86/x8-2l/exadata-storage-service-manual/gqtcm.html`)を参照してください
7332895	HBA、12 Gbps SAS PCIe 16ポート内部RAID (フラッシュ・モジュール装備)	EBO	FRU	Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルの内蔵HBAカードおよびHBAスーパー・キャパシタのサービス(`http://docs.oracle.com/cd/E93361_01/html/E93395/gqtjv.html#scrolltoc`)を参照してください
7086345	構成部品、スーパー・キャパシタ、13.5V、6.4F、SAS3 HBA	EBO	FRU	Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルの内蔵HBAカードおよびHBAスーパー・キャパシタのサービス(`http://docs.oracle.com/cd/E93361_01/html/E93395/gqtjv.html#scrolltoc`)を参照してください
7315464	SAS-3データ・ケーブル・アセンブリ	EBO	FRU	Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルのSASケーブルのサービス(`http://docs.oracle.com/cd/E93361_01/html/E93395/gqthb.html#scrolltoc`)を参照してください
7361253	M.2、240GB、SATA、22x80mm、SSD、INTEL、DC S4510	EBO	FRU	Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルの内蔵M.2フラッシュSSDのサービス(`http://docs.oracle.com/cd/E93361_01/html/E93395/grlly.html#scrolltoc`)を参照してください
7335943	6.4TB FLASH F640 NVMe AIC AURA 7	EBO	FRU	Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルのPCIeカードのサービス(`http://docs.oracle.com/cd/E93361_01/html/E93395/gqtcq.html#scrolltoc`)を参照してください
7361454	6.4TB FLASH F640 V2 NVMe AIC AURA 8	EBO	FRU	Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルのPCIeカードのサービス(`http://docs.oracle.com/cd/E93361_01/html/E93395/gqtcq.html#scrolltoc`)を参照してください
8200426	CPU INTEL CLX G5218 (B1) 2.3 GHz 125W 16c 4S 1TB (S-RF8T)	EBO	FRU	Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルのプロセッサのサービス(`http://docs.oracle.com/cd/E93361_01/html/E93395/gqtmk.html#scrolltoc`)を参照してください
7360978	構成部品、システム・ボード	EBO	FRU	Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルのマザーボード構成部品のサービス(`http://docs.oracle.com/cd/E93361_01/html/E93395/gqtwc.html#scrolltoc`)を参照してください
7341466	構成部品、M.2フォーム・ファクタ・ライザー	EBO	FRU	Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルの内蔵M.2フラッシュSSDのサービス(`http://docs.oracle.com/cd/E93361_01/html/E93395/grlly.html#scrolltoc`)を参照してください

Ciscoスイッチの部品

表27-6に、リカバリ・アプライアンスで使用される Ciscoスイッチの交換部品を示します。

ノート:

Premier Support of Systemsで保証されている場合、次の表のすべての交換部品はFRUです。

表27-6 Ciscoスイッチの交換部品

部品番号	説明	修理カテゴリ	修理
7023685	Cisco Catalyst 4948スイッチ、RoHS:Y	IR	『Catalyst 4948E and Catalyst 4948E-F Switch Installation Guide』(`http://www.cisco.com/c/en/us/td/docs/switches/lan/catalyst4900/4948E/installation/guide/4948E_ins.html`)の第3章を参照してください
7024423	Cisco Catalyst 4948スイッチの電源、RoHS:Y	HS	『Catalyst 4948E and Catalyst 4948E-F Switch Installation Guide』(`http://www.cisco.com/c/en/us/td/docs/switches/lan/catalyst4900/4948E/installation/guide/4948E_ins.html`)の第4章を参照してください
7024424	Cisco Catalyst 4948スイッチの冷却ファン、RoHS:Y	HS	『Catalyst 4948E and Catalyst 4948E-F Switch Installation Guide』(`http://www.cisco.com/c/en/us/td/docs/switches/lan/catalyst4900/4948E/installation/guide/4948E_ins.html`)の第4章を参照してください

InfiniBandスイッチの部品

表27-7に、リカバリ・アプライアンスで使用されるInfiniBandスイッチの交換部品を示します。InfiniBandケーブルの詳細は、「リカバリ・アプライアンスのケーブルおよびケーブル・アクセサリ」を参照してください。

ノート:

Premier Support of Systemsで保証されている場合、次の表のすべての交換部品はFRUです。

表27-7 InfiniBandスイッチの交換部品

部品番号	説明	修理カテゴリ	修理
300-2143	760ワットの電力、RoHS:Y	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 `http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html`
300-2299	760W AC入力電源	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 `http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html`
350-1312	Sun Datacenter InfiniBand Switch 36のファン・モジュール、RoHS:Y	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 `http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html`
350-1566	ファン・モジュール、1RU、Sanace、逆	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 `http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html`
371-2210	CR2032 3vバッテリ、RoHS:Y	IR	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 `http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html`
541-3495	Sun Datacenter InfiniBand Switch 36、RoHS:YL	IR	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 `http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html`
7052970	Sun Datacenter InfiniBand Switch 36、RoHS:YL	IR	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 `http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html`
7061031	ファン・モジュール、1RU、Sanace、逆	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 `http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html`

配電ユニットの部品

表27-8に、配電ユニット(PDU)の交換部品を示します。ケーブルおよび接続が複数ある場合は、配電ユニットの部品を交換する際にリカバリ・アプライアンス・ラックを停止することをお薦めします。

ノート:

Premier Support of Systemsで保証されている場合、次の表のすべての交換部品はFRUです。

表27-8 配電ユニットの交換部品

部品番号	説明	修理カテゴリ	修理
180-2379	13A/250V直角IEC 320 Sheet E - IEC 320 C13コード、1メートル、RoHS:Y	HS	適用されません。
180-2380	13A/250V直角IEC 320 Sheet E - IEC 320 C13コード、2メートル、RoHS:Y	HS	適用されません。
371-4000	3相PDU: 15kV、5Pin、IEC309 32A、5PIN 230/400V、3相IP44、国際、RoHS:Y	IR	このガイドの「配電ユニットの交換」を参照してください。
371-4199	単相PDU、15kVA、3つの30A/250V 2極/3線式のNEMA L6-30Pプラグ、北米、RoHS:Y	IR	このガイドの「配電ユニットの交換」を参照してください。
371-4201	単相PDU、15kVA、3つの青色の32A/240Vの防沫構造の2極/3線式のIEC 60309プラグ、国際、RoHS:Y	IR	このガイドの「配電ユニットの交換」を参照してください。
371-5039	単相PDU: 22k VA Hubbell CS8265Cプラグ番号Xオプション	IR	このガイドの「配電ユニットの交換」を参照してください。
371-5040	単相PDU: 22k VA青色32A IEC 60309プラグ番号Xオプション	IR	このガイドの「配電ユニットの交換」を参照してください。
7051908	3相PDU: 15kVA、IEC309 60A、4PIN、250VAC、3相IP67、北米、RoHS:Y	IR	このガイドの「配電ユニットの交換」を参照してください。

リカバリ・アプライアンスのケーブルおよびケーブル・アクセサリ

表27-9に、リカバリ・アプライアンスの交換ケーブルおよびケーブル・アクセサリを示します。

ノート:

Premier Support of Systemsで保証されている場合、次の表のすべての交換部品はFRUです。

表27-9 リカバリ・アプライアンスの交換ケーブル

部品番号	説明	修理カテゴリ	修理
350-1287	スリム・レール、CMA、ストレージ・サーバーの1U-2U	EBO	現在サーバーを実行している場合、正常に停止する必要があります。詳細は、「リカバリ・アプライアンス・ラックの電源の投入と切断」を参照してください。次の場所の『Sun Fire X4170, X4270, and X4275 Servers Installation Manual』のケーブル管理アームの取付けに関する章を参照してください。 `http://docs.oracle.com/cd/E19477-01/820-5827-13/rack_install.html#50614309_99582`
350-1546	ケーブル管理アーム(CMA)1U、RoHS:Y、計算サーバー用	DBO	現在サーバーを実行している場合、正常に停止する必要があります。詳細は、「リカバリ・アプライアンス・ラックの電源の投入と切断」を参照してください。次の場所の『Sun Fire X4170, X4270, and X4275 Servers Installation Manual』のケーブル管理アームの取付けに関する章を参照してください。 `http://docs.oracle.com/cd/E19477-01/820-5827-13/rack_install.html#50614309_99582`
350-1519	シリアル・ケーブル・キット、RoHS:Y、次の部品を含む USB - DB 9pin Mシリアル・ケーブル DB 9pin F - DB 9pin Fヌル・モデム・ケーブル	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 `http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html`
350-1637	ラベル構成部品、EV2、双方向、アップグレード、ラベル	HS	「Recovery Appliance X4のラック内配線表」を参照してください。
350-1638	ラベル構成部品、EV2、3方向、サービス・アップグレード、ラベル	HS	「Recovery Appliance X4のラック内配線表」を参照してください。
350-1639	ラベル構成部品EV2、4方向、サービス・アップグレード、ラベル	HS	「Recovery Appliance X4のラック内配線表」を参照してください。
350-1640	ラベル構成部品EV2、5方向、サービス・アップグレード、ラベル	HS	「Recovery Appliance X4のラック内配線表」を参照してください。
350-1641	ラベル構成部品EV2、6方向、サービス・アップグレード、ラベル	HS	「Recovery Appliance X4のラック内配線表」を参照してください。
350-1642	ラベル構成部品EV2、7方向、サービス・アップグレード、ラベル	HS	「Recovery Appliance X4のラック内配線表」を参照してください。
350-1643	ラベル構成部品EV2、8方向、サービス・アップグレード、ラベル	HS	「Recovery Appliance X4のラック内配線表」を参照してください。
530-4445	QSFP InfiniBandパッシブ銅ケーブル、10 GbE、3m、RoHS:Y	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 `http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html` ノート: ケーブルの交換時に冗長性が失われます。
530-4446	QSFP InfiniBandパッシブ銅ケーブル、10 GbE、5m、RoHS:Y	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 `http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html` ノート: ケーブルの交換時に冗長性が失われます。
530-4403	4x QSFP QDR InfiniBand銅ケーブル、2m、RoHS:Y	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 `http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html` ノート: ケーブルの交換時に冗長性が失われます。
530-4404	4x QSFP QDR InfiniBand銅ケーブル、3m、RoHS:Y	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 `http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html`
530-4415	4x QSFP QDR InfiniBand銅ケーブル、5m、RoHS:Y	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 `http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html`
530-4432	イーサネット・ケーブル、Cat 5/5E、RJ45 - RJ45、7フィート、青、RoHS:Y	HS	『Catalyst 4948E and Catalyst 4948E-F Switch Installation Guide』(`http://www.cisco.com/c/en/us/td/docs/switches/lan/catalyst4900/4948E/installation/guide/4948E_ins.html`)を参照してください
530-4433	イーサネット・ケーブル、Cat 5/5E、RJ45 - RJ45、10フィート、赤、RoHS:Y	HS	『Catalyst 4948E and Catalyst 4948E-F Switch Installation Guide』(`http://www.cisco.com/c/en/us/td/docs/switches/lan/catalyst4900/4948E/installation/guide/4948E_ins.html`)を参照してください
530-4434	イーサネット・ケーブル、Cat 5/5E、RJ45 - RJ45、7フィート、赤、RoHS:Y	HS	『Catalyst 4948E and Catalyst 4948E-F Switch Installation Guide』(`http://www.cisco.com/c/en/us/td/docs/switches/lan/catalyst4900/4948E/installation/guide/4948E_ins.html`)を参照してください
530-4435	イーサネット・ケーブル、Cat 5/5E、RJ45 - RJ45、10フィート、黒、RoHS:Y	HS	『Catalyst 4948E and Catalyst 4948E-F Switch Installation Guide』(`http://www.cisco.com/c/en/us/td/docs/switches/lan/catalyst4900/4948E/installation/guide/4948E_ins.html`)を参照してください
530-4436	イーサネット・ケーブル、Cat 5/5E、RJ45 - RJ45、7フィート、黒、RoHS:Y	HS	『Catalyst 4948E and Catalyst 4948E-F Switch Installation Guide』(`http://www.cisco.com/c/en/us/td/docs/switches/lan/catalyst4900/4948E/installation/guide/4948E_ins.html`)を参照してください
530-4437	イーサネット・ケーブル、Cat 5/5E、RJ45 - RJ45、7フィート、オレンジ、RoHS:Y	HS	『Catalyst 4948E and Catalyst 4948E-F Switch Installation Guide』(`http://www.cisco.com/c/en/us/td/docs/switches/lan/catalyst4900/4948E/installation/guide/4948E_ins.html`)を参照してください
530-4438	イーサネット・ケーブル、Cat 5/5E、RJ45 - RJ45、10フィート、黒、RoHS:Y	HS	『Catalyst 4948E and Catalyst 4948E-F Switch Installation Guide』(`http://www.cisco.com/c/en/us/td/docs/switches/lan/catalyst4900/4948E/installation/guide/4948E_ins.html`)を参照してください
530-4444	QSFP - QSFPパッシブ銅ケーブル、1m、RoHS:Y	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 `http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html`
530-4445	QSFPパッシブ銅ケーブル、10GE、3m	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 `http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html`
530-4502-01	イーサネット・ケーブル、Cat 5/5E、10フィート、青、RoHS:Y	HS	『Catalyst 4948E and Catalyst 4948E-F Switch Installation Guide』(`http://www.cisco.com/c/en/us/td/docs/switches/lan/catalyst4900/4948E/installation/guide/4948E_ins.html`)を参照してください
7015400	電源ケーブル、ジャンパ、SR2、2m C14RA、10A、C13	HS	このガイドの「配電ユニットの交換」を参照してください。
7042273	スリム・レール、ケーブル管理アーム、ストレージ・サーバーの1U-2U	EBO	現在サーバーを実行している場合、停止します。「リカバリ・アプライアンスの停止」を参照してください。次のWebサイトの『Sun Server X4-2L Service Manual』の第2世代のケーブル管理アームの設置に関する項を参照してください `http://docs.oracle.com/cd/E36974_01/html/E38145/z40000151427029.html#scrolltoc`
7102869	パッシブ・ファイバInfiniBandケーブル、10m、RoHS:Y	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 `http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html` ノート: パッシブ・ファイバ・ケーブルごとにQSFP SRトランシーバ(部品番号X2124A-N)を2つ購入してください。
7102870	パッシブ・ファイバInfiniBandケーブル、20m、RoHS:Y	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 `http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html` ノート: パッシブ・ファイバ・ケーブルごとにQSFP SRトランシーバ(部品番号X2124A-N)を2つ購入してください。
7102871	パッシブ・ファイバInfiniBandケーブル、50m、RoHS:Y	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 `http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html` ノート: パッシブ・ファイバ・ケーブルごとにQSFP SRトランシーバ(部品番号X2124A-N)を2つ購入してください。
