1.5 マップ・ビジュアライゼーション・コンポーネントの管理

このトピックでは、マップ・ビジュアライゼーション・コンポーネントの「管理」ページの概要と、ユーザーが実行できる管理および構成タスクの一部(新規データソースの追加、Oracle Mapsが使用するマップ・タイル層の管理、ロギング・レベルの設定など)について説明します。

1.5.1 マップ・ビジュアライゼーション・コンポーネントの「管理」ページへのログイン

マップ・ビジュアライゼーション・コンポーネントが適切に実行されていることを確認した後、マップ・ビジュアライゼーション・コンポーネントの「管理」ページにログインすることをお薦めします。そのためには、まずマップ・ビジュアライゼーション・コンポーネントの「ようこそ」ページ(通常はhttp://<host>:<port>/mapviewer<host>および<port>は、インストールの正しい値に置き換えてください)を表示します。

右上の「管理」リンクをクリックして、マップ・ビジュアライゼーション・コンポーネントの「管理」ページを表示します。

この管理ページを使用して、キャッシュ・データのクリア、タイル層の作成、タイル層の管理、サーバーの再起動(「モニタリング」リンクを使用して再起動)などの管理タスクを実行できます。

1.5.2 マップ・ビジュアライゼーション・コンポーネントの構成

マップ・ビジュアライゼーション・コンポーネントの実行のためのデフォルト構成設定が適切ではない場合、$MAPVIEWER_HOME/WEB-INF/confディレクトリにあるビジュアライゼーション・コンポーネント構成ファイルmapViewerConfig.xmlを編集して、マップ・ビジュアライゼーション・コンポーネントを構成できます。このファイルは、テキスト・エディタまたはマップ・ビジュアライゼーション・コンポーネントの「管理」ページで変更できます。

このファイルを変更したら、変更を反映するためにコンテナを再起動する必要がありますが、スタンドアロンGlassfishインスタンスとともにマップ・ビジュアライゼーション・コンポーネントをインストールしている場合、かわりにマップ・ビジュアライゼーション・コンポーネントの「管理」ページを使用して(他のアプリケーションがデプロイされ実行されている可能性のあるJava EEインスタンス全体ではなく)マップ・ビジュアライゼーション・コンポーネントのみを再起動できます。

マップ・ビジュアライゼーション・コンポーネント構成ファイルでは、次の情報がXML形式で定義されます。

  • ログ情報。コンテナ制御ロギング(推奨)または<logging>要素で定義されます(「ログ情報の指定」を参照)

  • マップ画像ファイル情報。<save_images_at>要素で定義されます(「マップ・ファイル格納情報およびライフ・サイクル情報の指定」を参照)

  • ファイアウォールを隔てた外部情報にアクセスするためのWebプロキシ情報。<web_proxy>要素で定義されます(「Webプロキシの指定」を参照)

  • グローバル・マップ「ルック・アンド・フィール」構成。<global_map_config>要素で定義されます(「グローバル・マップ構成オプションの指定」を参照)

  • 内部空間データ・キャッシュの設定値。<spatial_data_cache>要素で定義されます(「空間データ・キャッシュのカスタマイズ」を参照)

  • 永続マップ・データソース。<map_data_source>要素で定義されます(「永続mapデータソースの定義」を参照)

  • セキュリティ構成。<security_config>要素で定義されます。

  • WMSサービス構成。<wms_config>要素で定義されます。

  • 外部属性データ・プロバイダ登録。<ns_data_provider>要素で定義されます。

  • マップ・タイル・サーバー構成。<map_tile_server>要素で定義されます。

  • UTFグリッドのライフサイクル・パラメータ。<utfgrid_life_cycle>要素で定義されます。

  • 外部空間データ・プロバイダ登録。<s_data_provider>要素で定義されます。

  • マップ・データソース。<map_data_source>要素で定義されます。

  • マップ・データ・サーバーのストリーム・パラメータ。<mds_config>要素で定義されます。

  • OAMのログアウト・パラメータ。<oam_logout>要素で定義されます。

別途指定されていないかぎり、mapViewerConfig.xmlファイルのすべてのパス名は、ファイルが格納されているディレクトリに対する相対パスです。

例1-1 サンプルのマップ・ビジュアライゼーション・コンポーネント構成ファイル

例1-1は、mapViewerConfig.xmlファイルの例を示しています。

<?xml version="1.0" ?>
<!-- This is the configuration file for the map visualization component. -->
<!-- Note: All paths are resolved relative to this directory (where
           this config file is located), unless specified as an absolute
           path name.
 -->

<MapperConfig>

  <!-- ****************************************************************** -->
  <!-- ************************ Logging Settings ************************ -->
  <!-- ****************************************************************** -->

  <!-- Uncomment the following to modify logging. Possible values are:
       log_level = "fatal"|"error"|"warn"|"info"|"debug"|"finest"
                 default: info) ;
       log_thread_name = "true" | "false" ;
       log_time = "true" | "false" ;
       one or more log_output elements.
  -->
  <!--
    <logging log_level="info" log_thread_name="false"
             log_time="true">
       <log_output name="System.err" />
       <log_output name="../log/mapviewer.log" />
    </logging>
  -->

  <!-- ****************************************************************** -->
  <!-- ********************** Map Image Settings ************************ -->
  <!-- ****************************************************************** -->

  <!-- Uncomment the following only if you want generated images to
       be stored in a different directory, or if you want to customize
       the life cycle of generated image files.

       By default, all maps are generated under
       $ORACLE_HOME/lbs/mapviewer/web/images.

       Images location-related attributes:
       file_prefix: image file prefix, default value is "omsmap"
       url:  the URL at which images can be accessed. It must match the 'path'
             attribute below. Its default value is "%HOST_URL%/mapviewer/images"
       path: the corresponding path in the server where the images are
             saved; default value is "%ORACLE_HOME%/lbs/mapviewer/web/images"

       Images life cycle-related attributes:
       life: the life period of generated images, specified in minutes.
             If not specified or if the value is 0, images saved on disk will
             never be deleted.
       recycle_interval:  this attribute specifies how often the recycling
             of generated map images will be performed. The unit is minute.
             The default interval (when not specified or if the value is 0)
             is 8*60, or 8 hours.

   -->
  <!--
   <save_images_at  file_prefix="omsmap"
                   url="http://mypc.mycorp.com:8888/mapviewer/images"
                   path="../web/images"
   />
  -->

  <!-- ****************************************************************** -->
  <!-- ********************* IP Monitoring Settings ********************* -->
  <!-- ****************************************************************** -->

  <!-- Uncomment the following to enable IP filtering for administrative
        requests.
    Note:
    - Use <ips> and <ip_range> to specify which IPs (and ranges) are allowed.
      Wildcard form such as 20.* is also accepted. Use a comma-delimited
      list in <ips>.

    - Use <ips_exclude> and <ip_range_exclude> for IPs and IP ranges
      prohibited from accessing eLocation.

    - If an IP falls into both "allowed" and "prohibited" categories, it is
      prohibited.

    - If you put  "*" in an <ips> element, then all IPs are allowed, except
      those specified in <ips_exclude> and <ip_range_exclude>.
      On the other hand, if you put "*" in an <ips_exclude> element, no one
      will be able to access the map visualization component (regardless of whether an IP is in
      <ips> or <ip_range>).

    - You can have multiple <ips>, <ip_range>, <ips_exclude>, and
      <ip_range_exclude> elements under <ip_monitor>.

    - If no <ip_monitor> element is present in the XML configuration
      file, then no IP filtering will be performed (all allowed).

    - The way the map visualization component determines if an IP is allowed is:

          if(IP filtering is not enabled) then allow;
          if(IP is in exclude-list) then not allow;
          else if(IP is in allow-list) then allow;
          else not allow;
   -->

  <!--
     <ip_monitor>
          <ips> 138.1.17.9, 138.1.17.21, 138.3.*, 20.* </ips>
          <ip_range> 24.17.1.3 - 24.17.1.20 </ip_range>
          <ips_exclude> 138.3.29.* </ips_exclude>
          <ip_range_exclude>20.22.34.1 - 20.22.34.255</ip_range_exclude>
     </ip_monitor>
   -->

  <!-- ****************************************************************** -->
  <!-- ********************** Web Proxy Setting  ************************ -->
  <!-- ****************************************************************** -->
  <!-- Uncomment and modify the following to specify the web proxy setting.
       This is only needed for passing background image URLs to
       the map visualization component in map requests or for setting a logo image URL, if
       such URLs cannot be accessed without the proxy.
   -->

  <!--
    <web_proxy host="www-proxy.my_corp.com"  port="80" />
  -->

  <!-- ****************************************************************** -->
  <!-- *********************** Security Configuration ******************* -->
  <!-- ****************************************************************** -->
  <!-- Here you can set various security related configurations of the map visualization component.
  -->

  <security_config>
    <disable_direct_info_request> false </disable_direct_info_request>
  </security_config>

  <!-- ****************************************************************** -->
  <!-- *********************** Global Map Configuration ***************** -->
  <!-- ****************************************************************** -->
  <!-- Uncomment and modify the following to specify systemwide parameters
       for generated maps. You can specify your copyright note, map title, and
       an image to be used as a custom logo shown on maps. The logo image must
       be accessible to this map visualization component and in either GIF or JPEG format.
       Notes:
         -  To disable a global note or title, specify an empty string ("") for
            the text attribute of <note> and <title> element.
         - position specifies a relative position on the map where the
                  logo, note, or title  will be displayed. Possible values are
                  NORTH, EAST, SOUTH, WEST, NORTH_EAST, SOUTH_EAST,
                  SOUTH_WEST, NORTH_WEST, and CENTER.
         - image_path specifies a file path or a URL (starts with "http://")
                    for the image.

       <rendering> element attributes:
       - Local geodetic data adjustment: If allow_local_adjustment="true",
         The map visualization component automatically performs local data
         "flattening" with geodetic data if the data window is less than
         3 decimal degrees. Specifically, the map visualization component performs a simple
         mathematical transformation of the coordinates using a tangential
         plane at the current map request center.
         If allow_local_adjustment="false" (default), no adjustment is
         performed.
       - Automatically applies a globular map projection (geodetic data only):
         If use_globular_projection="true", The map visualization component will
         apply a globular projection on the fly to geometries being displayed.
         If use_globular_projection="false" (the default), The map visualization component does no map
         projection to geodetic geometries. This option has no effect on
         non-geodetic data.
   -->

  <!--
    <global_map_config>
        <note text="Copyright 2009, Oracle Corporation"
              font="sans serif"
              position="SOUTH_EAST"/>
        <title  text="MapViewer Demo"
                font="Serif"
                position="NORTH" />
        <logo image_path="C:\\images\\a.gif"
              position="SOUTH_WEST" />

        <rendering allow_local_adjustment="false"
                   use_globular_projection="false" />
    </global_map_config>
  -->

  <!-- ****************************************************************** -->
  <!-- ****************** Spatial Data Cache Setting  ******************* -->
  <!-- ****************************************************************** -->
  <!-- Uncomment and modify the following to customize the spatial data cache
       used by the map visualization component. The default is 64 MB for in-memory cache.

       To disable the cache, set max_cache_size to 0.

       max_cache_size:  Maximum size of in-memory spatial cache of the map visualization component.
                        Size must be specified in megabytes (MB).
       report_stats:    If you would like to see periodic output of cache
                        statistics, set this attribute to true. The default
                        is false.
   -->

  <!--
    <spatial_data_cache   max_cache_size="64"
                          report_stats="false"
    />
  -->

  <!-- ****************************************************************** -->
  <!-- ****************** Custom WMS Capabilities Info ****************** -->
  <!-- ****************************************************************** -->
  <!-- Uncomment and modify the following tag if you want the map visualization component to
       use the following information in its getCapabilities response.
       Note: all attributes and elements of <wms_config> are optional.
  -->
  <!--
  <wms_config host="www.my_corp.com" port="80">
    <title>
        WMS 1.1 interface for Oracle Map visualization component
    </title>
    <abstract>
        This WMS service is provided through the map visualization component.
    </abstract>
    <keyword_list>
       <keyword>bird</keyword>
       <keyword>roadrunner</keyword>
       <keyword>ambush</keyword>
    </keyword_list>
    <sdo_epsg_mapfile>
      ../config/epsg_srids.properties
    </sdo_epsg_mapfile>
  </wms_config>
  -->

  <!-- ****************************************************************** -->
  <!-- **************** Custom Non-Spatial Data Provider **************** -->
  <!-- ****************************************************************** -->
  <!-- Uncomment and add as many custom non-spatial data provider as
       needed here, each in its own <ns_data_provider> element.
       You must provide the id and full class name here. Optionally you
       can also specify any number of global parameters, which the map visualization component
       will pass to the data provider implementation during initialization.
       The name and value of each parameter is interpreted only by the
       implementation.
  -->

  <!-- this is the default data provider that comes with the map visualization component;
       refer to the documentation on how to use it.

  <ns_data_provider
    id="defaultNSDP"
    class="oracle.sdovis.NSDataProviderDefault"
  />
  -->

  <!-- this is a sample NS data provider with prameters:
  <ns_data_provider
    id="myProvider1" class="com.mycorp.bi.NSDataProviderImpl" >

    <parameters>
      <parameter name="myparam1" value="value1" />
      <parameter name="p2"       value="v2"     />
    </parameters>

  </ns_data_provider>
  -->

  <!-- ****************************************************************** -->
  <!-- *******************  Map Tile Server Setting  ******************* -->
  <!-- ****************************************************************** -->
  <!-- Uncomment and modify the following to customize the map tile server.

       <tile_storage> specifies the default root directory under which the
       cached tile images are to be stored if the cache instance configuration
       does not specify the root directory for the cache instance. If the
       default root directory is not set or not valid, the default root
       direcotry will be set to be $MAPVIEWER_HOME/web/tilecache

          default_root_path:  The default root directory under which the cached
                              tile images are stored.
  -->

  <!--
     <map_tile_server>
       <tile_storage default_root_path="/scratch/tilecachetest/"/>
    </map_tile_server>
  -->

  <!-- ****************************************************************** -->
  <!-- ******************** Predefined Data Sources  ******************** -->
  <!-- ****************************************************************** -->
  <!-- Uncomment and modify the following to predefine one or more data
       sources.
       Note: You must precede the jdbc_password value with a '!'
             (exclamation point), so that when the map visualization component starts the next
             time, it will encrypt and replace the clear text password.
  -->

  <!--
  <map_data_source name="mvdemo"
                   jdbc_host="elocation.example.com"
                   jdbc_sid="orcl"
                   jdbc_port="1521"
                   jdbc_user="scott"
                   jdbc_password="!password"
                   jdbc_mode="thin"
                   number_of_mappers="3"
   />
   -->

</MapperConfig>

このマップ・ビジュアライゼーション・コンポーネントの構成トピックには、次のサブトピックがあります。

1.5.2.1 ログ情報の指定

マップ・ビジュアライゼーション・コンポーネントには、ランタイム情報およびイベントを記録するための柔軟なロギング・メカニズムが備わっています。ログ出力の粒度、量、形式および出力先を設定できます。ログ・ファイルの最大サイズや、自動的なログ・ファイル・ローテーションも設定できます。

マップ・ビジュアライゼーション・コンポーネントのロギングを構成する方法は2つあります。コンテナ制御ロギングと、構成ファイルの<logging>要素を使用する方法です。

コンテナ制御のロギング

mapViewerConfig.xmlファイルの<logging>要素がコメント・アウトされているか、見つからない場合、マップ・ビジュアライゼーション・コンポーネントはコンテナ制御ロギングを使用します。特に、次のログ出力を使用します。

  • すべてのWebサーバー(マップ、タイル、地物)のメッセージに、oracle.mapviewer.ws

  • すべてのユーザー・アクセスに、oracle.mapviewer.access

  • すべてのレンダリング(マップ、テーマ、地物)のメッセージに、oracle.mapviewer.sdovis

  • すべての管理コンソールのログ・メッセージに、oracle.mapviewer.webconsole

<logging>要素の使用

mapViewerConfig.xmlファイルの<logging>要素が使用中の場合(つまり、<logging>要素がコメント・アウトされていないか、見つかる場合)、マップ・ビジュアライゼーション・コンポーネントはコンテナ制御ロギングを使用するかわりに、その情報を使用します。<logging>要素は、次の属性とサブ要素を含むことができます。

  • console_log_level属性では、ログに記録される情報のレベルが制御され、このレベルによってログ出力量が左右されます。console_log_level属性には、FATALERRORWARNINFODEBUGおよびFINESTという値(ログ出力量が最も少ないレベルから最も多いレベルの順)を設定します。FATALレベルでは出力されるログ情報が最も少なくなり(回復不能なイベントのみがログに記録されます)、他のレベルでは前述にリストした順で含まれるログ情報が多くなり、FINESTレベルではほとんどの情報がログに記録されます。本番作業では、WARNまたはより制限の大きいレベル(ERRORまたはFATAL)をお薦めします。ただし、デバッグの場合は制限のより小さいレベルに設定する必要があります。

  • file_limit属性は、ログ・ファイルの最大ファイル・サイズを制御します。単位はMb、デフォルト値は50 (つまり、ログ・ファイルの最大サイズのデフォルト値が50Mb)です。

  • file_count属性は、作成されるログ・ファイルの数を決定します。ファイルはローテーションされます(つまり、最後のログ・ファイルが最大サイズに達すると、最初のログ・ファイルが再利用されます)。デフォルト値は10です。

  • <logger>サブ要素では、特定のログ出力のログ・レベルを指定します。

  • <log_output>サブ要素では、ログ情報の出力先が識別されます。デフォルトで、ログ・レコードはシステム・エラー・コンソールに書き込まれます。この設定は、システム出力コンソールまたは1つ以上のファイル、あるいはなんらかの組合せに変更できます。複数の<log_output>サブ要素で複数のデバイスを指定した場合、ログ・レコードは、同じロギング・レベルおよび属性を使用してすべてのデバイスに送信されます。

1.5.2.2 マップ・ファイル格納情報およびライフ・サイクル情報の指定

マップ画像ファイル情報は、<save_images_at>要素で指定します。デフォルトで画像は、$ORACLE_HOME /lbs/mapviewer/web/imagesディレクトリに格納されます。画像の格納用に別のディレクトリを指定する場合を除き、<save_images_at>要素を変更する必要はありません。

マッピング・クライアントは、<map_request>要素のformat属性をGIF_URLまたはPNG_URLに設定することで、マップ・ビジュアライゼーション・コンポーネントが実際のマップ画像データではなく画像ファイルのURLを返すようにリクエストできます。この場合、マップ・ビジュアライゼーション・コンポーネントは、リクエストされたマップ画像を、マップ・ビジュアライゼーション・コンポーネントが実行されているホスト・システム上にファイルとして保存し、画像ファイルのURLを含むレスポンスをマップ・クライアントに返します。

<save_images_at>要素の属性として、次のマップ画像ファイル情報を指定できます。

  • file_prefix属性では、マップ画像ファイル接頭辞が指定されます。マップ画像ファイル名は、固定のファイル接頭辞の後に、シリアル番号および画像型接尾辞が続きます。たとえば、マップ画像ファイル接頭辞がomsmapである場合、考えられるGIFマップ画像ファイルにはomsmap1.gifがあります。

    デフォルト値: file_prefix=omsmap

  • url属性では、マップ画像のベースURLが指定されます。このURLは、マップ・ビジュアライゼーション・コンポーネント・ホスト上ですべてのマップ画像ファイルが保存されているディレクトリを指します。マッピング・クライアントに送信されるマップ画像URLは、マップ画像のベースURLにマップ画像ファイル名を加えたものです。たとえば、マップ画像のベースURLがhttp://dev04.example.com:1521/mapviewer/imagesの場合、omsmap1.gif のマップ画像URLはhttp://dev04.example.com:1521/mapviewer/images/omsmap1.gifになります。

    デフォルト値: url=$HOST_URL/mapviewer/images

  • path属性では、マップ・ビジュアライゼーション・コンポーネント・ホスト・システム上ですべてのマップ画像ファイルが保存されるディレクトリのパスが指定されます。このディレクトリは、HTTPによるアクセスが可能で、マップ画像URLと一致する必要があります。path属性で指定されたディレクトリに保存されたマップ画像ファイルは、url属性で指定されたURLからアクセスできる必要があります。

    ただし、マップ・ビジュアライゼーション・コンポーネントをWebLogic Serverにデプロイする場合、path属性(../web/images)のデフォルト値は正しくありません。この場合のパス属性は、../../images,です。これは、物理的な"images"ディレクトリがmapviewer_23_2/web.war/imagesであるためです。相対パスを使用すると、物理ディレクトリを解決するpath属性の値は../../imagesになります。

  • life属性では、生成されたマップ画像が削除されるまでに確実にファイル・システム上にとどまる分数が指定されます。life属性が指定された場合、recycle_interval属性によって、マップ・ビジュアライゼーション・コンポーネントが削除対象のファイルの有無をチェックする頻度が制御されます。

    デフォルト: マップ・ビジュアライゼーション・コンポーネントは、生成されたマップ画像を削除しません。

  • recycle_interval属性では、life属性値の分数より長くファイル・システム上に存在する画像ファイルを削除できるかどうかをマップ・ビジュアライゼーション・コンポーネントがチェックする間隔が分数で指定されます。

    デフォルト値: 480 (8時間)

1.5.2.3 Webプロキシの指定

マップ・ビジュアライゼーション・コンポーネント・サーバーは、URLを介してバックグラウンド・イメージを取得したり、外部WMSサーバーに接続してそのマップ画像をフェッチしたりするために、外部Webサーバーに対してHTTP接続を実行する必要がある場合もあります。この場合、マップ・ビジュアライゼーション・コンポーネントとターゲットWebサーバー間にファイアウォールがある場合、ファイアウォールによってブロックされないように、マップ・ビジュアライゼーション・コンポーネントへのHTTPプロキシ情報を指定する必要があります。次の例では、Webプロキシ情報を指定しています。

<web_proxy host="www-proxy.mycorp.com" port="80" />

Webプロキシが認証を要求する場合は、userおよびpassword属性を指定できます。パスワード値が感嘆符(!)記号の後にある場合、パスワード値は最初に構成ファイルをロードしている間に暗号化されます。次に例を示します。

<web_proxy host="www-proxy.mycorp.com" port="80" user="uservalue" password="!pwdvalue" />

1.5.2.4 グローバル・マップ構成オプションの指定

マップ・ビジュアライゼーション・コンポーネントで生成される各マップの表示について、次のグローバル・ルックアンドフィール・オプションを指定できます。

  • タイトル

  • ノート (著作権の記述または脚注など)

  • ロゴ(カスタム・シンボルまたは企業ロゴ)

  • ローカル測地データ調整

  • 子午線180度に沿ったジオメトリの分割

これらのオプションを指定するには、<global_map_config>要素を使用します。次に例を示します。

<global_map_config>
    <note text="Copyright (c) 2009, Example Corporation"
              font="sans serif"
              position="SOUTH_EAST"/>
    <title  text="Map Courtesy of Example Corp."
              font="Serif"
              position="NORTH"/>
    <logo image_path="C:\\images\\a.gif"
              position="SOUTH_WEST"/>

    <rendering allow_local_adjustment="false"
               use_globular_projection="false"/>
</global_map_config>

マップ・タイトルは、<global_map_config>要素の<title>要素を使用して設定します。また、個々のマップ・リクエストで<map_request>要素のtitle属性を指定することで、マップ・タイトルを設定できます。この場合、マップ・ビジュアライゼーション・コンポーネント構成ファイル内のグローバル・タイトルのかわりに、マップ・リクエスト内のタイトルが使用されます。<title>要素の属性については、次の点に注意してください。

  • text属性ではタイトル文字列が指定されます。

  • font属性ではフォントが指定されます。フォントが、マップ・ビジュアライゼーション・コンポーネントが実行されているシステムに存在している必要があります。

  • position属性では、マップ上でのマップ・タイトルの描画位置を決定する際に、位置設定のヒントがマップ・ビジュアライゼーション・コンポーネントに提供されます。指定できる値は、NORTHEASTSOUTHWESTNORTH_EASTSOUTH_EASTSOUTH_WESTNORTH_WESTおよびCENTERです。

    デフォルト値: NORTH

マップの注釈は、<global_map_config>要素の<note>要素を使用して設定します。<note>要素の属性については、次の点に注意してください。

  • text属性ではノート文字列が指定されます。

  • font属性ではフォントが指定されます。フォントが、マップ・ビジュアライゼーション・コンポーネントが実行されているシステムに存在している必要があります。

  • position属性では、マップ上でのマップのノートの描画位置を決定する際に、位置設定のヒントがマップ・ビジュアライゼーション・コンポーネントに提供されます。指定できる値は、NORTHEASTSOUTHWESTNORTH_EASTSOUTH_EASTSOUTH_WESTNORTH_WESTおよびCENTERです。

    デフォルト値: SOUTH_EAST

マップ・ロゴは、<global_map_config>要素の<logo>要素を使用して設定します。マップ・ロゴ画像は、JPEGまたはGIFのいずれかの形式である必要があります。この画像は、ローカル・ファイル・システムに格納し、マップ・ビジュアライゼーション・コンポーネント・インスタンスが画像にアクセスできるようにするか、画像のURLを指定してWebから取得できます。マップ・ロゴを指定するには、マップ・ビジュアライゼーション・コンポーネント構成ファイルで<map_logo>要素を非コメント化し、必要に応じてこの要素の属性を編集します。

<logo>要素の属性については、次の点に注意してください。

  • image_path属性では、有効なファイル・パス名またはhttp://で始まるURLが指定される必要があります。

  • position属性では、マップ上でのマップ・ロゴの描画位置を決定する際に、位置設定のヒントがマップ・ビジュアライゼーション・コンポーネントに提供されます。指定できる値は、NORTHEASTSOUTHWESTNORTH_EASTSOUTH_EASTSOUTH_WESTNORTH_WESTおよびCENTERです。

    デフォルト値: SOUTH_WEST

ファイアウォールの外側のURLからロゴ画像を取得する場合、マップ・ビジュアライゼーション・コンポーネントがロゴ画像を取得するためのWebプロキシの設定が必要となる場合があります。Webプロキシの指定については、「Webプロキシの指定」を参照してください。

また、マップ凡例を指定する場合は、凡例の位置がマップ・タイトル、ノートまたはロゴの位置と同じでないことを確認してください。(マップ凡例については、「マップ凡例」を参照してください。マップ凡例のデフォルト位置はSOUTH_WESTです。)

マップ・データ・ウィンドウが3度(10進)未満の場合、マップ・ビジュアライゼーション・コンポーネントによって測地データが表示される前に、自動的にローカルの非測地座標系に投影されるようにするには、<rendering>要素でallow_local_adjustment="true"と指定します。

マップ・ビジュアライゼーション・コンポーネントにより球面投影(つまり、世界の表示に適したマップ投影であり、具体的にはマップ・ビジュアライゼーション・コンポーネントの正距方位図法があります)が自動的に適用されるようにするには、<rendering>要素でuse_globular_projection="true"と指定します。このオプションは測地データのみに適用されます。

1.5.2.5 空間データ・キャッシュのカスタマイズ

マップ・ビジュアライゼーション・コンポーネントで空間データに使用されるメモリー内キャッシュをカスタマイズするには、<spatial_data_cache>要素を使用します。次に例を示します。

<spatial_data_cache   max_cache_size="64"
                      report_stats="true"
/>

<spatial_data_cache>要素の属性として、次の情報を指定できます。

  • max_cache_size属性では、メモリー内キャッシュの最大MB数が指定されます。

    デフォルト値: 64

  • report_stats属性は、trueに設定されている場合、マップ・ビジュアライゼーション・コンポーネント・サーバーに、キャッシュ済のオブジェクト数、キャッシュ・オブジェクト全体のサイズ、内部キャッシュ構造の効率に関するデータなど、キャッシュ統計を定期的(5分ごと)に出力するように指示します。統計はデータソースおよび事前定義済テーマごとに提供されます。これはメモリー内キャッシュの最適な設定を決定する場合に役立ちます。たとえば、メモリー・キャッシュに一部のテーマについてのすべてのジオメトリ・データを確保する場合は、これらのテーマを格納するのに十分なmax_cache_size値を指定する必要があります。

    デフォルト値: false

構成ファイルでこの要素がコメント化されている場合でも、空間データ・キャッシュはデフォルトで常に使用可能です。空間データのキャッシュを完全に使用不可にするには、max_cache_size属性の値を0(ゼロ)に指定する必要があります。

ノート:

前のリリースでサポートされていたディスクベースの空間キャッシュは、必要な場合(つまり、キャッシュ後にキャッシュ済オブジェクトを頻繁に再取得する必要がない場合)に、データベースから空間オブジェクトを直接フェッチするより効率が悪い場合が多いことがパフォーマンス・テストでわかったため、サポートされなくなりました。

事前定義済テーマのキャッシュの詳細は、「事前定義済テーマのキャッシュ」を参照してください。

1.5.2.6 セキュリティ構成の指定

<security_config>要素を使用すると、リクエスト内の<info_request>要素をマップ・ビジュアライゼーション・コンポーネントが拒否するかどうかを指定できます。<info_request>要素は、単純なSQL文を実行して結果行をプレーン・テキストまたはXML形式で返すようマップ・ビジュアライゼーション・コンポーネントに要求するクライアントからのリクエストのタイプです。このリクエストは、マップ・ビジュアライゼーション・コンポーネント・アプリケーションがマップに表示された地物を特定したり、単純な空間検索問合せを実行したりする際によく使用されます。

ただし、マップ・ビジュアライゼーション・コンポーネント・データソース情報を公開すると、悪質な攻撃者がこの機能を乱用し、機密情報を取得するおそれがあります。これを防止するには、アクセス権が非常に制限され、機密情報以外の情報しか提供しないデータベース・スキーマにマップ・ビジュアライゼーション・コンポーネントを常に接続するよう徹底する必要があります。また、次のように<security_config>要素を指定して、<info_request>リクエストをすべて拒否することもできます。

<security_config>
  <disable_direct_info_request> true </disable_direct_info_request>
</security_config>

ただし、この設定は、一部のマップ・ビジュアライゼーション・コンポーネント機能に影響することに注意してください。たとえば、マップ・ビジュアライゼーション・コンポーネントJava APIのidentify()メソッドが機能しなくなるので、アプリケーションでは他の手段を使用して独自のidentify()メソッドを実装する必要があります。

マップ・ビジュアライゼーション・コンポーネントの組込みプロキシ・サーブレットの通信が許可されているリモートURLも定義できます。このようなURLを区切るには、カンマを使用します。URLを* (アスタリスク)ワイルドカード文字で終了すると、1つのパスで始まる複数のURLにできます。次の例では、1つのリモートURLを指定しています。

<security-config>
    …
    <proxy_enabled_hosts>
      foo.com:8080/mapviewer
    </proxy_enabled_hosts>
    …
</security-config>

自己署名証明書を使用する、外部のWebサイトとのマップ・ビジュアライゼーション・コンポーネントのHTTPS (SSL)接続を容易にするために、ここでそれらの証明書を登録する場合があります。HTTPS接続が必要なサーバーのそれぞれに、1つのエントリを使用します。次の例は、1つのエントリの指定の一部を示しています。

<security_config>
    …
    <certificates>
        <entry>
           <host_name>fooserver.com</host_name>
           <keystore_file>/scratch/fooserver.jks</keystore_file>
           <key>123456</key>
        </entry>
    </certificates>
    …
</security_config>

各証明書の<entry>要素のサブ要素は、次のとおりです。

host_name属性は、HTTPS接続が必要なサーバーのIPアドレスまたはドメイン名を指定します。

keystore_file属性は、1つの自己署名証明書を含むファイルを指定します。サーバー・サイトから証明書(通常は.pemファイル)を取得すると、Javaのkeytoolコマンドを使用してキー・ストアを作成できます。次に例を示します。

keytool -import -file fooserver.pem -alias fooserver -keystore fooserver.jks

key属性は、キー・ストア・ファイルの作成時にユーザーが提供したパスワードを指定します。(これは、キー・ストア・ファイル自体の整合性を確実にするために使用されます。)

1.5.2.7 カスタム空間プロバイダの登録

マップ・ビジュアライゼーション・コンポーネントでは、シェイプファイルなどの外部(Oracle Spatial以外)のネイティブ形式用に登録された空間プロバイダの実装があれば、その形式の空間データをレンダリングできます。(カスタム・ジオメトリ・テーマに関連付けられる)外部空間データ・プロバイダの実装については、「カスタム・ジオメトリ・テーマ」を参照してください。

外部空間データ・プロバイダを登録するには、次の例のように<s_data_provider>要素を使用します。

<s_data_provider
  id="shapefileSDP"
  class="oracle.sdovis.ShapefileDataProvider"
  >
  <parameters>
    <parameter name="datadir" value="/temp/data" />
  </parameters>
</s_data_provider>

class属性では、外部空間データ・プロバイダを実装するクラスの名前を指定します。

<parameters>要素では、該当するデータ・プロバイダがその初期化プロセスで使用する一連の初期化パラメータを指定します。この例では、シェイプファイル・プロバイダのデータ・ディレクトリ・("datadir")パラメータによって、マップ・ビジュアライゼーション・コンポーネントがデータを検索するディレクトリが示されています。

1.5.2.8 カスタムな非空間データ・プロバイダの登録

テーマ・マップ層の生成時、マップ・ビジュアライゼーション・コンポーネントは外部ソースから生成される(各地域の売上高のような)非空間属性データと、データベースに格納されているベース・ジオメトリ(全地域の境界線)を結合できます。非空間データ・プロバイダの外部属性データを使用したテーマ・マッピングについては、「外部属性データを使用したテーマ・マッピング」を参照してください。

非空間データ・プロバイダを登録するには、次の例のように<ns_data_provider>要素を使用します。

<ns_data_provider id="testProvider"
                  class="com.mycorp.GetSalesData" >
  <parameters>
    <parameter name="bi_database" value="stadb32.mycorp.com" />
    <parameter name="sid" value="bidata"  />
  </parameters>
</ns_data_provider>

id属性では、非空間データ・プロバイダを一意に指定します。このid値は、該当するプロバイダに関連するすべてのマップ・リクエストで使用します。

class属性では、非空間データ・プロバイダを実装するクラスの名前を指定します。

<parameters>要素では、非空間データ・プロバイダがその初期化プロセスで使用する一連の初期化パラメータを指定します。

1.5.2.9 SRSマッピングのカスタマイズ

<srs_mapping>要素を使用すると、SDO SRIDからEPSG SRIDへのマッピング・ファイルを指定できます。このファイルで、Oracle SpatialのSDO_SRID値とEPSGコードの間のマッピングを定義します。「SDO SRIDからEPSG SRIDへのマッピング・ファイル」で説明するように、指定したマッピング・ファイルの各行には、SDO_SRID値とそれに対応するEPSGコードが含まれている必要があります。<srs_mapping>要素は、WMSテーマおよびWFSテーマで使用できます。

次の例では、<srs_mapping>要素を使用してSDO SRIDからEPSG SRIDへのマッピング・ファイルを指定しています。

<srs_mapping>
  <sdo_epsg_mapfile>
    ../config/epsg_srids.properties
  </sdo_epsg_mapfile>
</srs_mapping>

1.5.2.10 WMS GetCapabilitiesレスポンスのカスタマイズ

マップ・ビジュアライゼーション・コンポーネントは、Open Geospatial Consortium Web Map Server (WMS) 1.1.1に準拠したサーバーとして使用できます。したがって、WMSクライアントは、マップ・ビジュアライゼーション・コンポーネントにGetCapabilitiesリクエストを送信できます。マップ・ビジュアライゼーション・コンポーネントはレスポンスで、保持しているテーマのリストおよびリクエスト元のクライアントにとって重要な、データ・プロバイダの名前、キーワードのリストなどの情報を返送します。

ノート:

マップ・ビジュアライゼーション・コンポーネント構成ファイルの<wms_config>要素の情報よりも多くの情報を格納している個別のWMSファイル(wmsConfig.xml)があります。どのようなカスタムWMS構成パラメータも、この個別のWMS構成ファイルで定義することをお薦めします。このファイルの設定は、マップ・ビジュアライゼーション・コンポーネント構成ファイルの<wms_config>要素の設定と競合するものをすべてオーバーライドします。

wmsXonfig.xmlファイルの詳細は、「GetCapabilitiesレスポンスのカスタマイズ: 追加オプション」を参照してください。

次の例のように<wms_config>要素を使用すると、GetCapabilitiesレスポンスの一部としてクライアントに返送する説明情報をカスタマイズすることができます。

<wms_config host="www.my_corp.com" port="80"
            protocol="http" default_datasource="dsrc1"
            public_datasources="dsrc1,dsrc2">
  <title>
    WMS 1.1 interface for Oracle Application Server 10g MapViewer
  </title>
  <abstract>
    This WMS service is provided through Oracle MapViewer.
  </abstract>
  <keyword_list>
    <keyword>bird</keyword>
    <keyword>roadrunner</keyword>
    <keyword>ambush</keyword>
  </keyword_list>
  <sdo_epsg_mapfile>
    ../config/epsg_srids.properties
  </sdo_epsg_mapfile>
</wms_config>

host属性では、該当するマップ・ビジュアライゼーション・コンポーネント・サーバーに発行される今後のWMSリクエストでクライアントが使用するサービス・リクエストURLのホスト部を指定します。

port属性では、該当するマップ・ビジュアライゼーション・コンポーネント・サーバーに発行される今後のWMSリクエストでクライアントが使用するサービス・リクエストURLのポート部を指定します。

protocol属性では、該当するマップ・ビジュアライゼーション・コンポーネント・サーバーに発行される今後のWMSリクエストでクライアントが使用するサービス・リクエストURLのプロトコル部を指定します。

default_datasource属性は、機能レスポンスの取得に使用される基本データソースを指定します。この属性が定義されていない場合、データソースWMSが使用され、そのデータソースがこのマップ・ビジュアライゼーション・コンポーネント・サーバーに存在する必要があります。

public_datasources属性では、GetCapabilitiesレスポンスでどのデータソース・コンテンツをリストするかを指定します。この属性が定義されていない場合、すべてのデータソース・コンテンツがリストされます。

<title>要素では、レスポンスの一部として含めるサービス・タイトルを指定します。

<abstract>要素では、レスポンスの一部として含める概要を指定します。

<keyword_list>要素では、該当するマップ・ビジュアライゼーション・コンポーネント・サーバーによってサービスが提供される層のタイプを最もよく表現するキーワードのリストを指定します。

<sdo_epsg_mapfile>要素では、Oracle Spatial (SDO) SRID値から対応するEPSG SRID値(ほとんどのWMSリクエストおよびレスポンスで一般に使用される値)へのマッピングを定義するテキスト・ファイルを指定します。このマッピング・ファイルの詳細は、「SDOからEPSG SRIDへのマッピング・ファイル」を参照してください。

1.5.2.11 WMTS GetCapabilitiesレスポンスのカスタマイズ

マップ・ビジュアライゼーション・コンポーネントは、Open Geospatial Consortium WMTS (Web Map Tile Service) 1.0.0に準拠したサーバーとして使用できます。これにより、WMTSリクエストを使用して、USER_SDO_CACHED_MAPSメタデータ・ビューに定義されたタイル層を取得できます。WMTSクライアントは、マップ・ビジュアライゼーション・コンポーネントにGetCapabilitiesリクエストを送信できます。マップ・ビジュアライゼーション・コンポーネントはリクエスト元のクライアントにとって重要な、自ら保持しているタイル層のリストや、データ・プロバイダの名前、キーワードのリストなどの情報をレスポンスで返送します。mapViewerConfig.xmlと同じフォルダに格納された、wmtsConfig.xmlという名前のWMTS構成ファイルを編集すると、このようなカスタマイズされた情報を提供できます。

次の例のように、wmtsConfig.xml<wmts_config>要素を使用して、GetCapabilitiesレスポンスの一部としてクライアントに返送する説明情報をカスタマイズできます。

<wmts_config>
     <public_datasources>
        <public_datasource name="MVDEMO" include_all_tile_layers="true"/>
        <public_datasource name="ELOCATION">
          <tile_layers>
            <tile_layer name="WORLD_MAP"/>
          </tile_layers>
        </public_datasource>
    </public_datasources>
    <sdo_epsg_mapfile>
      ../config/epsg_srid.properties
    </sdo_epsg_mapfile>
   <ServiceAttributes>
    <ServiceIdentification>
        <Title>Web Map Tile Service by myCorp</Title>
        <Abstract> U.S. maps for state and county boundaries and big cities</Abstract>
        <Keywords>
           <Keyword>Maps,U.S. State Boundaries,Cities</Keyword>
        </Keywords>
    </ServiceIdentification>
    <ServiceProvider>
      <ProviderName>provider's name</ProviderName>
        <ProviderSite url="http://www.myCorp.com/mySite"/>
    </ServiceProvider>
  </ServiceAttributes>
</wmts_config>

<public_datasources>要素に、<public_datasource>下位要素を含めることができます。この下位要素は、WMTS GetCapabilitiesレスポンスにリストされるタイル層のデータソースを指定します。この<public_datasources>要素が定義されていない場合は、すべてのデータ・ソースのタイル層がリストされます。また、この要素が定義されているが、<public_datasource>下位要素が含まれていない場合、データ・ソースからのタイル層はレスポンスにリストされません。

<public_datasource>要素にはname属性を含める必要があります。この属性は、データ・ソースの名前を示します。

include_all_tile_layers属性はオプションであり、デフォルトはfalseです。trueに設定すると、そのデータ・ソースのすべてのタイル層がレスポンスにリストされます。

<tile_layer>要素にはname属性を含める必要があります。この属性は、親要素に定義されたデータ・ソースからレスポンスに含めるタイル層の名前を示します。

<sdo_epsg_mapfile>要素では、Oracle Spatial (SDO) SRID値から対応するEPSG SRID値(ほとんどのWMTSリクエストおよびレスポンスで一般に使用される値)へのマッピングを定義するテキスト・ファイルを指定します。このマッピング・ファイルの詳細は、「SDOからEPSG SRIDへのマッピング・ファイル」を参照してください。

<Title>要素は、レスポンスの一部として含めるサービス・タイトルを指定します。

<Abstract>要素は、レスポンスの一部として含める概要を指定します。

<Keywords>要素は、マップ・ビジュアライゼーション・コンポーネント・サーバーによって処理される層のタイプを最も適切に表す一連のキーワード(<Keyword>下位要素)を指定します。

詳細は、wmtsConfig.xmlファイルのコメントを参照してください。

1.5.2.12 Oracle Maps用マップ・タイル・サーバーの構成

マップ・ビジュアライゼーション・コンポーネントのOracle Maps機能では、ベース・マップ画像タイルを事前に生成し、マップ・タイル・サーバーを使用してそれらをキャッシングすることができます。<map_tile_server>要素を使用すると、次の例のように、マップ・タイル・ファイルのデフォルトの格納先やログ情報などの構成情報をマップ・タイル・サーバーに提供できます。

<map_tile_server>
   <tile_storage default_root_path="/scratch/tilecache/" />
   <logging log_level="finest" log_thread_name="false" log_time="true">
      <log_output name="System.err"/>
   </logging>
</map_tile_server>

<tile_storage>要素では、該当するマップ・ビジュアライゼーション・コンポーネント・サーバーによって生成されるすべてのマップ画像タイルが格納されるデフォルトのルート・ディレクトリを指定します。

<logging>要素では、マップ・タイル・サーバーに固有なログ情報を指定します。

1.5.2.13 永続mapデータソースの定義

すべてのマップ・リクエストには、地理空間データを持つデータベース・ユーザーである、マップ・データソースを指定するデータソース属性が必要です。使用可能なマップ・データソースを事前定義するには、<map_data_source>要素を使用します。たとえば、次の例では、JDBC接続の詳細を指定してマップ・データソースを定義します。

<map_data_source name="mvdemo"
                 jdbc_host="mapsrus.example.com"
                 jdbc_sid="orcl"
                 jdbc_port="1521"
                 jdbc_user="scott"
                 jdbc_password="<password_for_scott>"
                 jdbc_mode="thin"
                 number_of_mappers="5"
                 allow_jdbc_theme_based_foi="true"
                 plsql_package="web_user_info"
/>

<map_data_source>要素の属性として、次の情報を指定できます。

  • name属性では、マップ・ビジュアライゼーション・コンポーネントに対して一意のデータソース名を指定します。データソースを識別するすべてのマップ・リクエストで、データソース名を指定する必要があります。

  • 次のいずれかのオプションを選択して、シナリオに該当する接続詳細を指定できます。
    • 必要なすべてのJDBC接続情報の指定
      次の接続情報を指定できます。
      • jdbc_host: データベースのホスト名
      • jdbc_sid: データベースのシステム識別子
      • jdbc_port: データベース・リスナー・ポート
      • jdbc_user: データベース・ユーザー名
      • jdbc_password: jdbc_userのパスワード
      • jdbc_mode: Oracle JDBCドライバのタイプ

      jdbc_password属性では、データベース・ユーザーのログイン・パスワードを指定します。初めてパスワードを指定する場合は、先頭に感嘆符(!)を付ける必要があります。次のマップ・ビジュアライゼーション・コンポーネントの再起動時に、クリア・テキスト・パスワードは自動的に不明瞭化され、置き換えられます。

      マップ・ビジュアライゼーション・コンポーネントによってこのパスワード文字列が変更されることはありません。大文字または小文字の変換も行われません。データベースで大/小文字を区別したパスワードが使用される場合は、指定したパスワードがデータベースのパスワードと完全に一致する必要があります。

      jdbc_mode属性では、データベースに接続する際に使用するOracle JDBCドライバがマップ・ビジュアライゼーション・コンポーネントに通知されます。デフォルトはthin(シン・ドライバ)です。その他の可能な値はoci8です。この場合、マップ・ビジュアライゼーション・コンポーネントが動作するホスト上にOracle Databaseクライアントもインストールされている必要があります。

      データベースの再起動時に、データベースがオンラインに戻るとすぐに、マップ・ビジュアライゼーション・コンポーネントは通常の操作(たとえば、適切に作成されたマップでマップ・リクエストに応答するなど)を再開します。

    • コンテナ・データソース名の指定

      container_ds属性を使用すると、jdbc_hostjdbc_sidjdbc_portjdbc_userjdbc_passwordおよびjdbc_modeの各属性を指定するかわりに、Java EEコンテナの名前(JNDI名)を指定できます。たとえば、JDBCデータソースを作成し、そのデータソースにjdbc/OracleDSというJNDI名を付けたとします。その後、永続マップ・ビジュアライゼーション・コンポーネント・データソースを次のように定義できます。

      <map_data_source name="mvdemo"
                       container_ds="jdbc/OracleDS"
                       number_of_mappers="5"
      />


      container_ds属性を使用し、データソースを定義したデータベースの再起動後すぐにマップ・ビジュアライゼーション・コンポーネントが通常の動作(たとえば、マップ・リクエストに正しく作成されたマップで応答するなど)を自動的に再開するようにする場合は、アプリケーションに戻される前に必ず接続を検証するように、コンテナ・データソースに指示する必要があります。

      マップ・ビジュアライゼーション・コンポーネントの本番デプロイメントでは、最大限のセキュリティを確保するために、この方法でデータソースを定義することをお薦めします。

    • ネット・サービス名の指定

      jdbc_tns_name属性では、tnsnames.oraファイルで定義されているネット・サービス名を識別します。

      データベースの再起動時に、データベースがオンラインに戻るとすぐに、マップ・ビジュアライゼーション・コンポーネントは通常の操作(たとえば、適切に作成されたマップでマップ・リクエストに応答するなど)を再開します。

    • Autonomous Database (ADB)資格証明の指定

      これは、マップ・データソースとしてOracle Autonomous Databaseを使用している場合に適用されます。この場合、ウォレットzipファイルのクライアント資格証明を使用してMapViewerデータソースを作成できます。MapViewerサーバーがファイアウォールの内側で実行されていて、Autonomous Databaseにアクセスするためのプロキシ・サーバーが必要な場合は、プロキシ・サーバーのホストおよびポートの詳細を指定する必要があります。

      次に、ウォレットzipファイルの格納場所を定義するための様々な選択肢を検討します。

      • オプション1: ダウンロードしたウォレットzipファイルをMapViewerサーバーがデプロイされているマシンにコピーし、その絶対パスを次のように指定します。
        <map_data_source name="adb_no_proxy"
                           wallet_zip_file="/home/myfolder/mywallets/<wallet_filename>.zip"
                           user="myCloudDBUser"
                           password="<password_for_myCloudDBUser>"
                           service="db20220510_low"
                           number_of_mappers="5"
                           allow_jdbc_theme_based_foi="false"
           />
      • オプション2: ダウンロードしたウォレットzipファイルをMapViewerサーバーがデプロイされているマシンにコピーし、その相対パスを指定します。これは、mapViewerConfig.xmlファイルが格納されている場所からの相対パスです。次に例を示します。
        <map_data_source name="adb_require_proxy"
                           wallet_zip_file="../wallets/<wallet_filename>.zip"
                           user="myCloudDBUser"
                           password="<password_for_myCloudDBUser>"
                           service="db20220510_low"
                           proxy_host="<proxy_host_name>"
                           proxy_port="80"
                           number_of_mappers="5"
                           allow_jdbc_theme_based_foi="false"
           />
      • オプション3: URLを使用してウォレットzipファイルを定義します。URLは、MapViewerサーバーによってアクセス可能である必要があります。次に例を示します。
        <map_data_source name="adb_url"
                           wallet_zip_file="https://objectstorage.<region_identifier>.oraclecloud.com/p/b/<bucket_name>/o/<wallet_filename>.zip"
                           user="myCloudDBUser"
                           password="<password_for_myCloudDBUser>"
                           service="db20220510_high"
                           number_of_mappers="5"
                           allow_jdbc_theme_based_foi="false"
           />
      前述のすべての例で、次の点に注意することが重要です。
      • service属性は、tnsnames.oraファイル内にあります。このファイルは、ウォレットzipファイルを解凍することで取得されます。tnsnames.oraファイルには、<service_name>_high<service_name>_medium<service_name>_lowなどの3つのサービス名が含まれています。好みに応じていずれかを選択できます。
      • userpasswordなどのその他の属性については、この項で前に説明したjdbc_userおよびjdbc_passwordを参照してください。

      MapViewerサーバーは、起動するたびに、ファイル・システムからウォレットzipファイルにアクセスするか、指定されたリンクからダウンロードしようとします。ウォレットzipファイルの記憶域の場所がURLで提供されている場合、MapViewerサーバーはzipファイルをダウンロードして一時フォルダに格納します。MapViewerサーバーはウォレット・ファイルをこのzipファイルが格納されているフォルダに解凍するため、フォルダが書込み可能であることを確認してください。

  • number_of_mappers属性では、このデータソースで使用可能なマップ・レンダラの最大数(つまり、このデータソースでマップ・ビジュアライゼーション・コンポーネントが同時に処理できるマップ・リクエストの最大数)を指定します。未処理のマップ・リクエストはキューに入れられ、最終的には処理されます。たとえば、この値が3の場合、マップ・ビジュアライゼーション・コンポーネントでは最大3つのマップ・リクエストを同時に処理できます。3つのリクエストの処理中に送信された4つ目のマップ・リクエストは、マップ・ビジュアライゼーション・コンポーネントが現在のリクエストのいずれかの処理を完了するまで待機します。

    number_of_mappersに大きな値(50、100など)を指定すると、全体的なスループットを向上できますが、マップ・ビジュアライゼーション・コンポーネントがより多くの同時マップ・リクエストを処理しようとするため、ピーク負荷時のランタイム・メモリーとCPU使用率も増加させることになります。これは、アクティブなデータベース・セッションの数も増加させます。したがって、この属性にあまり大きな数値を設定しないようにしてください。

    ノート:

    廃止されるmax_connections属性は、レンダリングに影響を与えなくなり、無視されます。number_of_mappers属性の値は、データソースに対して常にオープンになっているデータベース接続またはセッションの実際の最大数に影響を与えます。

  • allow_jdbc_theme_based_foi属性を使用すると、該当するデータソースに対するJDBCテーマベースのFOIリクエストの実行を許可するかどうかを指定できます。JDBCテーマベースのFOIリクエストは、JavaScriptクライアント・アプリケーションによって作成された動的SQL問合せに基づくものです。

    デフォルトでは、そのようなFOIリクエストは、この属性をtrueに設定しないかぎり、許可されません。セキュリティ侵害のおそれがあるため、JDBCテーマベースのFOIリクエストは注意して使用する必要があります。JDBCテーマベースのFOIリクエストは、非常に低い権限しか付与されず、公開対象のデータしか含まれないデータベース上でのみ許可してください。

  • plsql_package属性を使用すると、セキュアなマップ・レンダリング用に使用するPL/SQLパッケージを指定できます(セキュアなマップ・レンダリングを参照)。

  • web_user_type属性(この項の例には表示されていません)を使用すると、認証済ユーザー名のソースを指定できます。これは、セキュアなソース・レンダリングで使用するPL/SQLパッケージの指定とあわせてCookieから認証済ユーザー名を取得する場合に特に有効です。web_user_type属性および使用例の詳細は、Cookieからのユーザー名の取得を参照してください。

1.5.2.13.1 データソース

データソースは、データベースのスキーマまたはユーザーに対応します。

データベース・スキーマ内で空間データを描画するには、まずそのスキーマ用のデータソースを定義(作成)する必要があります。

  • マップ・ビジュアライゼーション・コンポーネント構成ファイル(mapViewerConfig.xml)で接続情報およびユーザー・ログイン資格証明を指定すると、データソースを定義できます。

  • マップ・ビジュアライゼーション・コンポーネントの管理(Admin)ページを使用すると、データソースを定義または変更できます。

各マップ・リクエストでは、データソースを指定する必要があります。ただし、マップ・リクエストに追加された個々のテーマには異なるデータソースを指定できます。これにより、異なるデータベース・スキーマに格納されているデータの集約が容易になります。データソースが指定されていないテーマは、マップ・リクエストのデータソースに関連付けられます。ベース・マップ(したがって、それに含まれるテーマ)は、常にデータソースに関連付けられます。テーマを処理する際、定義で参照されるスタイルと同様に、基礎となるデータはすべてそのテーマに関連付けられたデータソースからアクセス可能であることが必要です。

各データソースには、関連付けられたレンダラ(マッパーまたはマップ・メーカーとも呼ばれる)があります。その数は、<map_data_source>要素のnumber_of_mappers属性で定義されています。この属性(「永続mapデータソースの定義」を参照)は、マップ・リクエストの処理時に、データソースごとに作成されるデータベース接続数に影響を与えます。データソースで指定されたレンダラの数は、そのデータソースに対して処理可能な同時リクエストの最大数でもあります。各追加レンダラに必要なメモリーの量はわずかですが、多数(100など)のレンダラを指定すると、処理が認められたマップ・リクエスト数が多すぎる場合に基礎となるCPUリソースに負荷がかかり、マップ・ビジュアライゼーション・コンポーネント・サーバー全体のパフォーマンスに影響を及ぼすという不都合が生じる可能性があります。

各データソースには、独自の内部メタデータ・キャッシュがあります。メタデータ・キャッシュには、そのデータソースから作成されたすべての事前定義済テーマやアクセス済の全スタイルの定義が保持されています。これにより、必要なときにスタイルや事前定義済テーマを繰り返しデータベースに問い合せる必要がなくなります。

1.5.2.13.1.1 カタログ・データ・ソース

カタログ・データ・ソースは、すべてのデータをローカル・ファイルから取得します。データ・ファイルが保存されているローカル・ディレクトリは、mapViewerConfig.xmlファイルが保存されている場所を基準とします。別の観点から考えると、カタログ・データ・ソースにはOracleデータベースが必要ないことになります。これは、必要なデータのすべて(空間ジオメトリ・データとその属性、およびスタイルやテーマなど、空間データをレンダリングする方法についてのメタデータ)が、ローカル・ファイルに保存されているためです。

カタログ・データ・ソースを作成および使用するための一般的なステップは、次のとおりです。

  1. Oracleデータベースからの必要なメタデータのエクスポート

  2. 必要な空間表のエクスポート

  3. カタログ・データ・ソースを追加するためのマップ・ビジュアライゼーション・コンポーネント構成ファイルの編集

  4. マップ・ビジュアライゼーション・コンポーネント・サーバーの再起動

1.5.2.13.1.1.1 Oracleデータベースからの必要なメタデータのエクスポート

カタログ・データ・ソースを作成する前に、Map Builderを使用して、USER_SDO_CACHED_MAPS.xmlファイル、USER_SDO_THEMES.xmlファイル、およびUSER_SDO_STYLES.xmlファイルをエクスポートする必要があります。適用される考慮点は次のとおりです。

  • カタログ・データ・ソースでは、外部タイル・レイヤーのみがサポートされます。そのため、USER_SDO_CACHED_MAPS.xmlにエクスポートしたタイル層は、Oracle eLocationマップ・サービスなどの外部タイル層である必要があります。

  • USER_SDO_THEMES.xmlで必要になるすべてのスタイルが、USER_SDO_STYLES.xmlファイルにエクスポートされている必要があります。

  • エクスポートしたすべてのテーマで使用する必須の空間データ表のすべて(空間データをフェッチしたテーマの実表)をノートにとっておいて、それぞれの実表をGeoJSONファイル(「必要な空間表のエクスポート」を参照)にエクスポートできるようにする必要があります。

  1. Map Builderユーティリティで、「ツール」「メタデータをXMLにエクスポート」の順に選択します。

  2. メタデータを保存するための一時ディレクトリを選択します。

  3. 表名のデフォルトの接頭辞(USER_SDO_)をそのまま使用します。

  4. エクスポートするタイル・レイヤー、テーマ、およびスタイルを選択します。(目的のテーマに必要なスタイルが不明確な場合は、すべてのスタイルをエクスポートしてください)。

  5. 「OK」をクリックして、エクスポート操作を実行します。

    指定したディレクトリにUSER_SDO_CACHED_MAPS.xmlファイル、USER_SDO_THEMES.xmlファイル、およびUSER_SDO_STYLES.xmlファイルが作成されます。

1.5.2.13.1.1.2 必要な空間表のエクスポート

カタログ・データ・ソースの場合、空間データのセットはGeoJSONファイルに保存されています。1つのGeoJSONファイルは、データベース内の1つの空間表に対応します。空間表をエクスポートする場合は、マップ・ビジュアライゼーション・コンポーネント・サーバーにリクエストを送信します。

たとえば、OBIEE_COUNTRYという空間表がUSER_SDO_THEMES.xmlファイル内のカタログ・データ・ソースのテーマで必要な場合は、この空間表を1つのGeoJSONファイルとしてエクスポートする必要があります(このテーマは、OBIEE_COUNTRYと呼ばれることがあると仮定します)。慣例として、これには空間表の名前と同じ名前を付けてください。この場合は、OBIEE_CONTRY.jsonという名前を付けます。

  1. USER_SDO_THEMES.xmlファイルのテーマの定義を確認します。たとえば、OBIEE_COUNTRYという名前のテーマがOBIEE_COUNTRY空間表を使用している場合は、その空間表をエクスポートする必要があります。表の列と予測される名前は特定されている必要があり、列名はテーマ定義のname属性と同じになります。次の例では、ISO_COUNTRY_CODE列がCountry Codeとしてマップされています。

     <theme>
        <name>OBIEE_COUNTRY</name>
        <description><![CDATA[OBIEE Country]]></description>
        <base_table>OBIEE_COUNTRY</base_table>
        <geometry_column>GEOMETRY</geometry_column>
        <styling_rules><![CDATA[<?xml version="1.0" standalone="yes"?><styling_rules>
      <hidden_info>
        <field column="ISO_COUNTRY_CODE" name="Country Code"/>
        <field column="NAME" name="Country Name"/>
        <field column="NAME_INIT" name="Country Name (Init)"/>
      </hidden_info>
      <rule>
        <features style="C.AIRPORTS"> </features>
        <label column="NAME_LABEL" style="T.COUNTRY_NAME_10"> 1 </label>
      </rule>
    </styling_rules>]]></styling_rules>
      </theme>
       . . .

  2. 空間表の列を特定します。次の例では、GEOMETRYという名前の空間ジオメトリ列が実表OBIEE_COUNTRYに含まれています。

    SQL> describe obiee_country
     Name                          Null?    Type
     ----------------------------- -------- ----------------------------
     NAME                                   VARCHAR2(255 CHAR)
     NAME_INIT                              VARCHAR2(1020 CHAR)
     OBIEE_LOWER                            VARCHAR2(1020 CHAR)
     ISO_COUNTRY_CODE                       VARCHAR2(5)
     SQKM                                   NUMBER(11)
     NAME_LABEL                             VARCHAR2(255 CHAR)
     GEOMETRY                               MDSYS.SDO_GEOMETRY

  3. マップ・ビジュアライゼーション・コンポーネント・データ・サーバーへのリクエスト文字列を作成します。たとえば、実表がOBIEE_COUNTRYであり、マップ・ビジュアライゼーション・コンポーネントがlocalhost:8080で実行しており、空間データの取得が有効化されているデータ・ソースの名前がmy_ds_nameである場合、次に示すようなリクエストを送信することになります。

    http://localhost:8080/ mapviewer/dataserver/my_ds_name?t=obiee_country&sql=select iso_country_code as id, iso_country_code as "country Code", name as "Country Name", name_init as "Country Name (Init)", name_label, geometry from obiee_country&id_col=id&simplify=true&threshold=90&include_label_box=true


    データセットは、この例ではOBIEE_COUNTRY.jsonという名前で一時フォルダに保存できます。この一時フォルダは、エクスポートしたメタデータ(USER_SDO_CACHED_MAPS.xmlファイル、USER_SDO_THEMES.xmlファイル、およびUSER_SDO_STYLES.xmlファイル)が保存されているフォルダです。

1.5.2.13.1.1.3 カタログ・データ・ソースを追加するためのマップ・ビジュアライゼーション・コンポーネント構成ファイルの編集

mapViewerConfig.xmlファイルを編集して、カタログ・データ・ソースを追加します。次に例を示します。

<map_data_source name="catalogds1"
   catalog_dir="../catalogs/datafolder1"
   private="true"
   number_of_mappers="3"
   allow_jdbc_theme_based_foi="true"
   editable="false"/>

前述のカタログ・データ・ソース定義の場合は、mapViewerConfig.xmlファイルが保存されている場所を基準として指定されるcatalog_dirフォルダを作成して、そのフォルダにすべてのデータ・ファイルをコピーする必要があります。つまり、エクスポートした3つのメタデータ・ファイル(USER_SDO_CACHED_MAPS.xmlUSER_SDO_THEMES.xml、およびUSER_SDO_STYLES.xml)と、エクスポートしたすべてのGeoJSONファイル(この例では、OBIEE_COUNTRY.jsonなど)をコピーします。

1.5.2.13.1.1.4 マップ・ビジュアライゼーション・コンポーネント・サーバーの再起動

マップ・ビジュアライゼーション・コンポーネント・サーバーを再起動します。

マップ・ビジュアライゼーション・コンポーネント・サーバーの再起動後、エクスポートしたすべてのタイル層とテーマに、このカタログ・データ・ソースからアクセスできるようになります。たとえば、次のようなマップ・リクエストを送信すると、マップ画像を確認できます。

http://localhost:8080/mapviewer/omserver?xml_request= <?xml version="1.0" standalone="yes"?> <map_request  datasource = "catalogds1" width="1024" height="768" format="PNG_STREAM"> <center size="200"> <geoFeature><geometricProperty typeName="center"> <Point> <coordinates>0, 0</coordinates> </Point> </geometricProperty></geoFeature> </center> <themes> <theme name="OBIEE_COUNTRY"> </theme> </themes> </map_request>

1.5.2.14 HTML5 API用のマップ・データ・サーバーの構成および保護

マップ・ビジュアライゼーション・コンポーネントでは、デフォルトでテーマをストリーミングできるようになっています。これらのテーマを保護するには、認証の追加が必要です。これを行うには、マップ・ビジュアライゼーション・コンポーネントのweb.xmlファイルにセキュリティ制約を追加し、構成ファイルの<mds_config>要素を構成して、テーマへのアクセスを認可します。

マップ・データ・サーバー(MDS)サーバー・コンポーネントにより、Oracle Maps APIへのベクトル形式の地理空間データのストリーミングが容易になります(「Oracle Maps JavaScript API」を参照)。MDSは、ブラウザ・クライアントがマップ・ビジュアライゼーション・コンポーネント・サーバー・インスタンスから任意の事前定義済または動的(JDBC)テーマのベクトル・データをリクエストするためのRESTful APIを提供します。このサービスへのアクセスをセキュアまたは保護するための唯一の方法は、マップ・ビジュアライゼーション・コンポーネントweb.xmlデプロイメント・ファイルにセキュリティ制約を追加することです。次に例を示します。

<security-constraint>
<web-resource-collection>
. . .
<url-pattern>/dataserver/*</url-pattern>
</web-resource-collection>
<auth-constraint>
<role-name>map_admin_role</role-name>
</auth-constraint>
</security-constraint>

この例は、相対パス/dataserver/を持つすべての受信URLにセキュリティ制約を追加します。MDSサーブレットは、パスに/dataserverが含まれているURLのみに応答するため、この制約はMDSへのすべてのアクセスを効果的に保護します。したがって、マップ・データ・サーバーにアクセスするすべてのアプリケーションまたはWebクライアントが適切な認証を要求され、map_admin_roleロールを持つユーザーのみがアクセスを許可されます。(MDSなどのJava EEサーブレットを保護する方法の詳細は、Java EEおよびWebLogic Serverのドキュメントを参照してください。)

MDS URLパターンにセキュリティ制約を追加したかどうかにかかわらず、すべての事前定義済または動的(JDBC)テーマのベクトル・データへのアクセスはデフォルトでブロックされます。つまり、たとえば/dataserver/*のURLが保護されており、HTML5アプリケーションが認証に成功した場合でも、適切な認可がないテーマのデータにアクセスできません。Oracle Maps HTML5アプリケーションが適切な認可のないテーマのロードまたは表示を試みると、「このデータソースはストリーミング・アクセスが許可されていません。」という内容を含む一般的なエラー・メッセージが表示されます。

データソースのテーマへのアクセスを許可するには、構成ファイルで明示的に<mds_config>要素を構成する必要があります。

例1-2 mds.xmlファイルの構成

例1-2<mds_config>要素を示します。ここでは、2つのマップ・ビジュアライゼーション・コンポーネント・データソース、mvdemomy-dataが特定のテーマをクライアントにストリームできるように構成されています。

<mds_config>

<data_source name="mvdemo">
<allow_predefined_themes>true</allow_predefined_themes>
<deny>my_secret_theme</deny>
<allow_dynamic_themes>true</allow_dynamic_themes>
</data_source>

<data_source name="my-data">
<allow_predefined_themes>false</allow_predefined_themes>
<allow>
<theme>public_points_theme</theme>
<theme>office_locations*</theme>
</allow>
<allow_dynamic_themes>false</allow_dynamic_themes>
</data_source>

</mds_config>

例1-2では、次のようになります。

  • 各データソースは、独自の<data_source>要素内でそれぞれのテーマを認可します。この要素では、2つのタグ、<allow_predefined_themes>および<allow_dynamic_themes>が、この2つのテーマ・タイプへの全体的またはデフォルトのアクセス制御を提供します。動的(JDBC)テーマは、データソース定義内(メインmapViewerConfig.xmlファイル)で無効にすることもできます。動的テーマがデータソース定義で無効になっている場合、その設定が常に優先されます(どのように、<mds_config>要素に設定されているかは関係ありません)。

  • mvdemoデータソースでは、デフォルトですべてのクライアントが事前定義済テーマおよび動的(JDBC)テーマのベクトル・データにアクセスできます。これはデータの特性を考えると(一般公開されたサンプルからのデータ)、妥当な選択です。ただし、my_secret_themeテーマには<deny>タグが使用されており、例外になっています。

  • my-dataデータソースでは、両方のテーマ・タイプへのアクセスがデフォルトでブロックされています。この場合は、<allow>タグを使用して例外を追加します(ストリーミングのために特定のテーマを開く)。<allow>タグおよび<deny>タグでは、テーマの名前またはパターンは大文字と小文字が区別されません。また、ワイルド・カード文字*(アスタリスク)を使用して複数のテーマに一致させることができます。この例では<allow>タグを使用して、public_points_themeテーマおよび名前がoffice_locationsで始まるすべてのテーマをストリーミングのために開放していますが、他のすべてのテーマはブロックされています。このデータソースでは、動的(SQL)テーマは許可されません。

<mds_config>要素を変更した場合は、デプロイされたマップ・ビジュアライゼーション・コンポーネント・インスタンスを再起動して、変更を有効にする必要があります。

1.5.3 JDBCコンテナを使用したマップ・ビジュアライゼーション・コンポーネント・データソースの作成

JDBCデータソースは、マップ・ビジュアライゼーション・コンポーネント構成ファイルのコンテナ定義データソースを使用して作成できます。ただし、新しく作成したコンテナ・データソースへのデータベース接続を確立するには、次の項の手順を実行した後にマップ・ビジュアライゼーション・コンポーネントを再起動する必要があります。

1.5.3.1 マップ・ビジュアライゼーション・コンポーネント・コンテナでのJDBCデータソースの作成

Oracle Enterprise Manager 12c以降を使用して、Oracle Databaseに接続するデータソースを作成できます。

次のステップに、GridLinkデータソースの作成方法を示します。(このステップの後にマルチ・データソースの作成方法を示します。)

  1. Enterprise Managerにログインし、「ターゲット・ナビゲーション」ペインで、マップ・ビジュアライゼーション・コンポーネント・サーバーが含まれているサーバー・インスタンスをクリックします。

    図1-2で、「WebLogicドメイン」下の「map_viewer1」をクリックすると、ウィンドウのメイン領域にmap_viewer1のサーバー情報が表示されます。

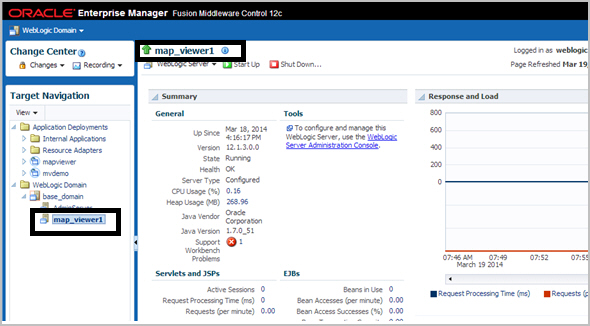

    図1-2 サーバー・インスタンスの選択

    図1-2の説明が続きます。
    「図1-2 サーバー・インスタンスの選択」の説明
  2. 図1-3に示すように、「WebLogic Server」をクリックし、「JDBCデータソース」を選択します。

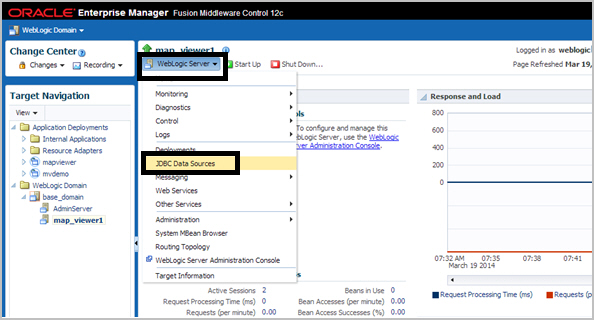

    図1-3 JDBCデータソースの表示

    図1-3の説明が続きます
    「図1-3 JDBCデータソースの表示」の説明
  3. 図1-4に示すように、「JDBCデータソース」で「作成」をクリックして「GridLinkデータ・ソース」を選択します。

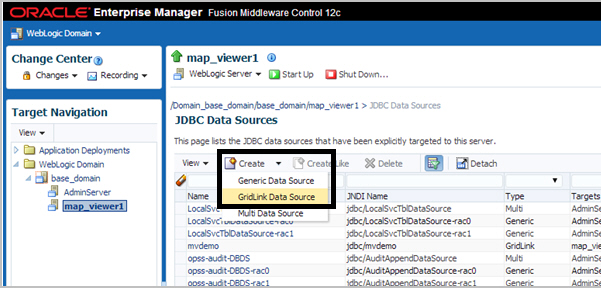

    図1-4 GridLinkデータソースの作成

    図1-4の説明が続きます
    「図1-4 GridLinkデータソースの作成」の説明
  4. 新規JDBCデータソースの作成ウィザードで、必要な情報を入力します。たとえば、jdbc/mvdemoというコンテナ・データソースを作成する場合は次のとおりです。

    1. データソース・プロパティ:データソース名にはmvdemoドライバ・サービス名にはOracle Driver (Thin XA) for GridLink Connections Versions: AnyJNDI名にはjdbc/mvdemoと指定します。

    2. 接続プロパティ:適切なホストにデータベース・ユーザーmvdemoのURLを生成します。

    3. トランザクション・プロパティ:表示されたトランザクション・プロパティを受け入れます。

    4. ONSプロパティ:表示されたトランザクション・プロパティを受け入れるか、必要に応じて変更します。

    5. ターゲットの選択:「名前」の下のmap_viewer1 を選択して目的のサーバーにJDBCデータソースをデプロイします。

    6. 確認:新規に作成するデータソースのプロパティを確認します。変更する必要がある場合は、戻って変更を加えてからこのページに戻ります。

前述のステップのようなGridLinkデータソースではなく、マルチ・データソースを作成するには、必要に応じてステップを変えてください。次に例を示します。

  1. Enterprise Managerにログインし、「ターゲット・ナビゲーション」ペインで、マップ・ビジュアライゼーション・コンポーネント・サーバーが含まれているサーバー・インスタンスをクリックします。

    図1-5で、「WebLogicドメイン」下の「map_viewer1」をクリックすると、ウィンドウのメイン領域にmap_viewer1のサーバー情報が表示されます。

    図1-5 サーバー・インスタンスの選択

    図1-5の説明が続きます
    「図1-5 サーバー・インスタンスの選択」の説明
  2. 図1-6に示すように、「WebLogic Server」をクリックし、「JDBCデータソース」を選択します。

    図1-6 JDBCデータソースの表示

    図1-6の説明が続きます
    「図1-6 JDBCデータソースの表示」の説明
  3. 図1-7に示すように、「JDBCデータソース」で「作成」をクリックして「マルチ・データソース」を選択します。

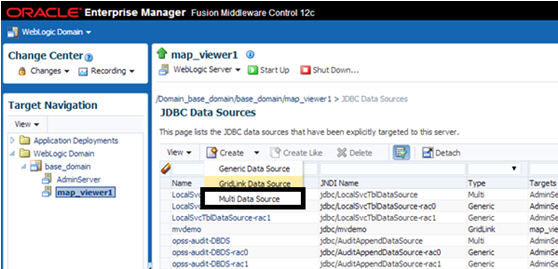

    図1-7 マルチ・データソースの作成

    図1-7の説明が続きます。
    「図1-7 マルチ・データソースの作成」の説明
  4. 必要な情報を入力します。次に例を示します。

    1. データソース・プロパティ:データソース名にはmvdemoJNDI名にはjdbc/mvdemoアルゴリズム・タイプにはFailoverと指定します。

    2. ターゲットの選択:「名前」の下のmap_viewer1 を選択します。

    3. データソース・タイプの選択:デフォルト値を受け入れます(non-XA Driver)。

    4. 「新しいデータ・ソースの作成」をクリックします。

    5. 最初のデータソース・ノードのプロパティを指定します。例:名前mvdemo-rac0JNDI名jdbc/mvdemo-rac0データベース・タイプOracle

    6. データベース・ドライバには、Oracle's Driver (Thin) for Oracle RAC Service-Instance connections: Versions: Anyを選択します。

    7. デフォルト値を受け入れます(Supports Global TransactionsおよびOne-Phase Commit)。

    8. ノード1の接続プロパティを定義します。サービス名、データベース名、ホスト名、ポート、データベース・ユーザー名、パスワードおよびプロトコルの値を入力します。

    9. プロパティを確認し、「構成のテスト」をクリックします。成功した場合は、「次へ」をクリックします。

    10. マップ・ビジュアライゼーション・コンポーネントのデプロイ先サーバー(map_viewer1)を選択(チェック)し、「終了」をクリックします。

    11. 次のページで、「新しいデータ・ソースの作成」をクリックして2番目のノードを作成および構成します。

    12. 2番目のデータソース・ノードのプロパティを指定します。例:名前mvdemo-rac1JNDI名jdbc/mvdemo-rac1データベース・タイプOracle

    13. データベース・ドライバには、Oracle's Driver (Thin) for Oracle RAC Service-Instance connections: Versions: Anyを選択します。

    14. デフォルト値を受け入れます(Supports Global TransactionsおよびOne-Phase Commit)。

    15. ノード2の接続プロパティを定義します。サービス名、データベース名、ホスト名、ポート、データベース・ユーザー名、パスワードおよびプロトコルの値を入力します。

    16. プロパティを確認し、「構成のテスト」をクリックします。成功した場合は、「次へ」をクリックします。

    17. マップ・ビジュアライゼーション・コンポーネントのデプロイ先サーバー(map_viewer1)を選択(チェック)し、「終了」をクリックします。

    18. ノードの追加が必要な場合は、「新しいデータ・ソースの作成」をクリックして、前述のような方法で各ノードを作成します。

1.5.3.2 マップ・ビジュアライゼーション・コンポーネント・データソースの作成

マップ・ビジュアライゼーション・コンポーネント・コンテナにコンテナ・データソースを作成した後(マップ・ビジュアライゼーション・コンポーネント・コンテナでのJDBCデータソースの作成を参照)、マップ・ビジュアライゼーション・コンポーネント・データソースにcontainer_ds属性を追加して、Oracleデータベースへの接続が可能な新しいマップ・ビジュアライゼーション・コンポーネント・データソースを作成します。次に例を示します。

<map_data_source  name="mvdemo"
                  container_ds="jdbc/mvdemo"
                  number_of_mappers="7" />

前述の例は、次のとおりです。

  • name属性は、マップ・ビジュアライゼーション・コンポーネント・データソース名を指定します。これはマップ・リクエストのために必要です。

  • container_ds属性の値は、新規JDBCデータソースの作成ウィザードの「データソース・プロパティ」ページで指定した「JNDI名」と一致している必要があります。

  • number_of_mappers属性では、このデータソースをターゲットにできる、サポートされる同時マップ・リクエストの最大数を指定します。

これらの属性の詳細は、「永続マップ・データソースの定義」を参照してください。

1.5.4 Oracleサービス名を使用したマップ・ビジュアライゼーション・コンポーネント・データソースの作成

マップ・ビジュアライゼーション・コンポーネント構成ファイル(JDBCコンテナを使用したマップ・ビジュアライゼーション・コンポーネント・データソースの作成を参照)内のcontainer_ds属性で使用するJDBCコンテナ・データソースを作成するかわりに、Oracle Database接続のパラメータを指定することで、マップ・ビジュアライゼーション・コンポーネント・データソースをマップ・ビジュアライゼーション・コンポーネント構成ファイルに直接作成できます。(この接続タイプは、Oracle Databaseリリース11.2以上でのみ使用できます。)次に例を示します。

<map_data_source name="mvdemo"
         jdbc_host="hostname.example.com"
         jdbc_sid="//srv.mycompany.com"
         jdbc_port="1521"
         jdbc_user="mvdemo"
         jdbc_password="<password_for_mvdemo>"
         jdbc_mode="thin"
         number_of_mappers="8"
         allow_jdbc_theme_based_foi="true"
         editable="false"
/>

前述の例は、次のとおりです。

  • jdbc_host属性は、Oracle IPアドレスまたはホスト名である必要があります。

  • jdbc_sid属性は、SID値ではなく、Oracleデータベース・サービス名を指定します(jdbc_sid="//srv.mycompany.com"の先頭の//文字に注意)。

この例の属性の詳細は、「永続マップ・データソースの定義」を参照してください。

新しく作成したマップ・ビジュアライゼーション・コンポーネント・データソースを有効にするには、マップ・ビジュアライゼーション・コンポーネントを再起動する必要があります。再起動すると、マップ・ビジュアライゼーション・コンポーネントは接続パラメータを使用して必要なデータベース接続を直接取得します。

1.5.5 マップ・ビジュアライゼーション・コンポーネントの管理タスクの実行

マップ・ビジュアライゼーション・コンポーネントの構成方法の理解に加え、マップ・ビジュアライゼーション・コンポーネントの管理ページを使用して他の重要な管理タスクを実行する方法を理解する必要があります。このページへのログイン方法については、「マップ・ビジュアライゼーション・コンポーネントの「管理」ページへのログイン」を参照してください。

マップ・ビジュアライゼーション・コンポーネント管理者として実行できるタスクには、次のようなものがあります。

  • 構成ファイルの編集

    「構成」をクリックします。

  • データソースのリストのリフレッシュ

    「管理」をクリックしてリストを自動的にリフレッシュするか、「リフレッシュ」をクリックして手動リフレッシュを実行します。

  • マップ・ビジュアライゼーション・コンポーネントのスタイル、テーマ、およびベース・マップのキャッシュされた定義のクリア

    「管理」をクリックし、データソースを選択して、「キャッシュされたメタデータのパージ」をクリックします。

  • 事前定義済テーマからのキャッシュされたジオメトリ・データのクリア

    「管理」をクリックし、「ジオメトリ・キャッシュ」をクリックして、選択したテーマまたはすべてのテーマの「パージ」をクリックします。

  • Oracle Mapsのマップ・タイル層の作成

    「管理」「タイル・レイヤーの作成」の順にクリックし、タイル層のタイプを選択して、「次」をクリックします。

    「Internal」マップ・ソース: マップ・キャッシュ名を入力した後、データソースとベース・マップを選択します。また、キャッシュ記憶域(タイルの格納先)、ズーム・レベル、最小および最大スケール、空間参照ID (SRID)、データ枠ボックス(MBR)、およびタイルのサイズと形式のパラメータも定義します。「次」をクリックし、「送信」をクリックして、マップ・タイル層を作成します。また、「XML」をクリックし、XMLでマップ・キャッシュ・プロパティを定義することもできます。

    「External」マップ・ソース: マップ・キャッシュ名を入力した後、データソースを選択します。外部ソースにアクセスするには、マップ・サービスURL、リクエスト・メソッド(GETまたはPOST)、プロキシ情報(必要な場合)、サーバー上のJavaアダプタ・クラス名とその位置、アダプタのその他のプロパティなどのパラメータを定義します。また、キャッシュ記憶域(タイルの格納先)、ズーム・レベル、最小および最大スケール、空間参照ID (SRID)、データ枠ボックス(MBR)、およびタイルのサイズと形式のパラメータも定義します。「次」をクリックし、「送信」をクリックして、マップ・タイル層を作成します。また、「XML」をクリックし、XMLでマップ・キャッシュ・プロパティを定義することもできます。

    その他のタイプのタイル層(Oracle Maps、Here、Google、TomTom)についても、同様のステップを実行してください。

  • Oracle Mapsのマップ・タイル層の管理

    「管理」をクリックして、「タイル・レイヤーの管理」をクリックします。その後、次のいずれかの操作を実行します。

    タイル層のリストを手動でリフレッシュする場合は、「リフレッシュ」をクリックします。

    マップ・タイル層を編集するには、その層の行を選択して、「詳細の編集/表示」をクリックします。

    マップ・タイル層を表示および管理するには、その層の行を選択して、「マップの表示/タイルの管理」をクリックします。
