Visualizzazione dei collegamenti nodo

I collegamenti nodo sono relazioni tra i nodi dei vari tipi di nodo. Il diagramma dei collegamenti nodo in un'angolazione vista mostra tali collegamenti tra i nodi di origine e i nodi target.

I collegamenti nodo vengono stabiliti quando un nodo target esistente viene aggiornato da un nodo di origine in entrata con un'origine dati definita. Il nodo in entrata può essere incorporato tramite richieste interattive, caricamenti di file di richiesta, richieste di sottoscrizione, caricamenti in angolazioni vista o richieste di confronto di angolazioni vista. Se il nodo di origine dispone di un'origine dati definita (fare riferimento alla sezione Introduzione alle origini dati), viene stabilito un collegamento tra i nodi di origine e target per tale origine dati.

I collegamenti nodo sono disponibili come scheda accanto alle posizioni nella scheda dell'angolazione vista corrente. È necessario disporre almeno dell'autorizzazione Partecipante (lettura) in un nodo per visualizzarne i collegamenti.

Per visualizzare i collegamenti per un nodo, procedere come segue.

1. Aprire una vista e selezionare un'angolazione vista.
2. Selezionare il nodo per il quale si desidera visualizzare i collegamenti, quindi selezionare la scheda Collegamenti.

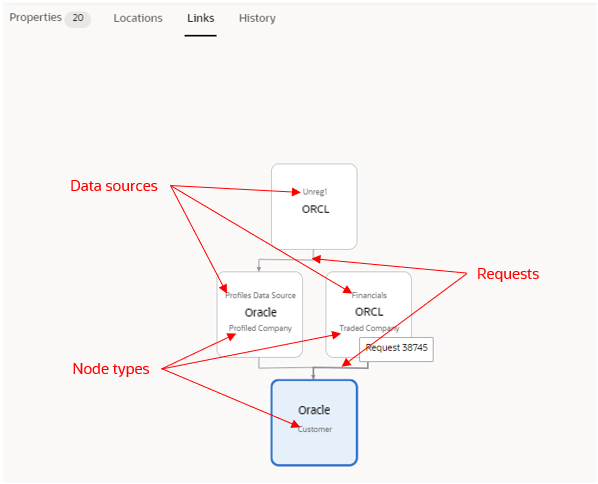

Il diagramma dei collegamenti visualizza le informazioni elencate di seguito.

• Il nodo corrente è visualizzato come nodo di diagramma corrente.
• I nomi dei nodi sono visualizzati nelle caselle del diagramma in grassetto e centrati.
• I nomi delle origini dati utilizzati dal collegamento sono visualizzati al di sopra del nome del nodo.
• Il tipo dei nodi è visualizzato al di sotto dei nomi dei nodi.
• Le richieste che collegano i nodi sono visualizzate come frecce di collegamento. Passare il puntatore del mouse sulla freccia di collegamento per visualizzare il nome della richiesta. Fare clic sulla freccia per aprire la richiesta di collegamento nell'inspector.
