계층 뷰포인트를 차트로 시각화

계층 뷰포인트의 경우 트리 뷰에서 폴더 기반 표시 대신 카드 기반 표시를 사용하여 노드를 차트로 표시할 수 있습니다.

비즈니스 이점

명확성 향상: 카드 기반 시각화는 상위/1차 하위 관계를 강조하므로 사용자가 계층 내에서 구조, 관계 및 소유권을 빠르게 파악할 수 있습니다.
더 빠른 네비게이션: 포커스가 설정된 가운데 기반 탐색을 통해 사용자는 노드 간에 빠르게 이동하고 컨텍스트 관계를 확인할 수 있습니다. 이는 크고 복잡한 뷰포인트를 관리할 때 유용할 수 있습니다.
조직 구조 일관성: 조직에서 이미 조직 차트 또는 다이어그램 스타일 뷰어에 익숙한 경우 이 레이아웃은 기존 폴더 트리에 대한 친숙한 대안을 제공합니다.

차트 표시 유형 이해

노드에 1차 하위가 있는 경우 폴더 아이콘이 있는 카드에 노드가 표시되고 노드가 최하위 노드인 경우 노드 아이콘이 있는 카드에 표시됩니다.

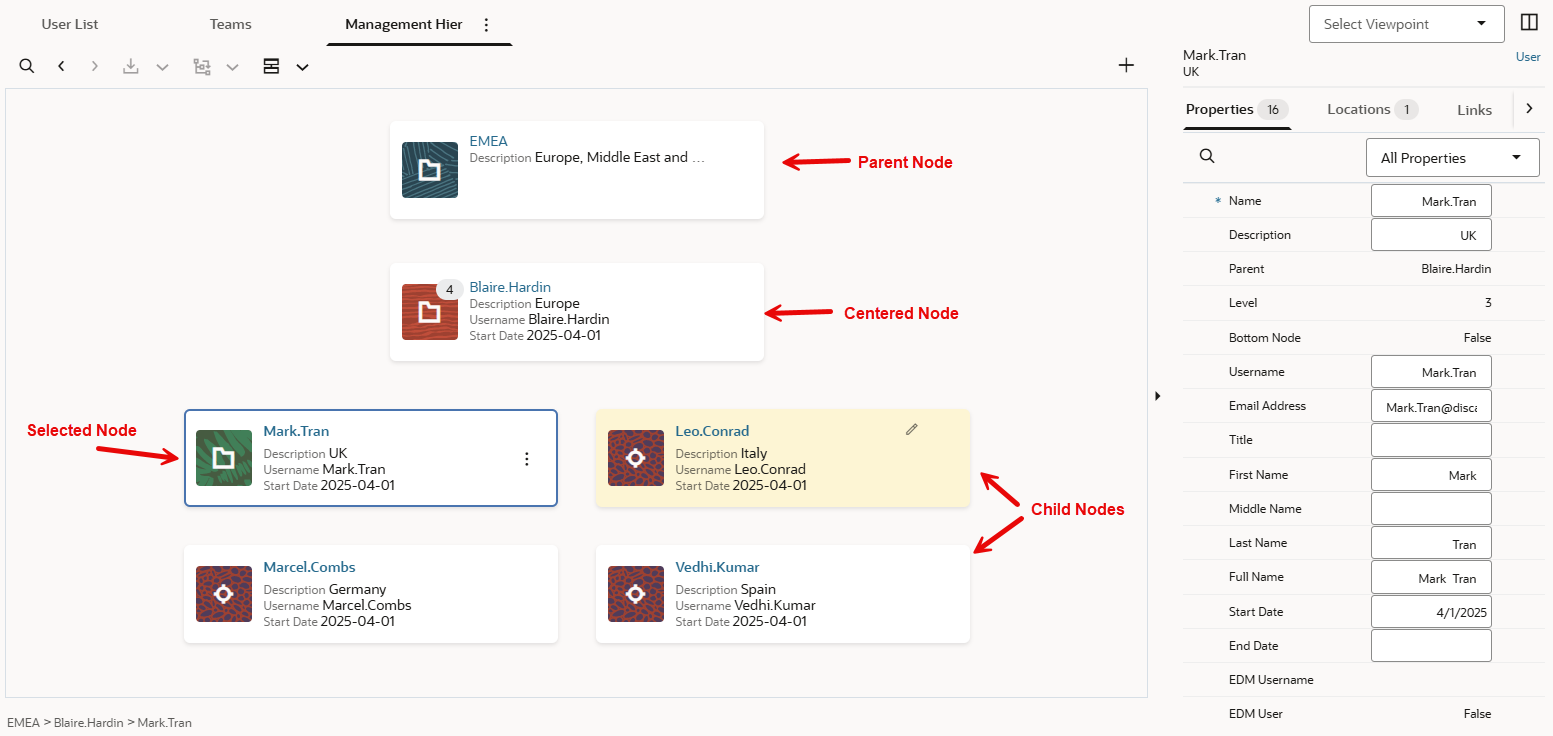

카드에는 노드 이름과 열로 표시하도록 구성된 처음 3개 속성이 표시됩니다(예: 위 스크린샷의 설명, 사용자 이름 및 시작 날짜). 열로 표시되는 속성을 관리하려면 뷰포인트에서 등록정보를 표시하는 방법 구성을 참조하십시오.

주요 용어

상위 노드: 가운데 맞춤 노드의 상위 노드입니다. 차트 맨위에 표시됩니다. 상위 노드 아이콘은 파란색 배경으로 표시됩니다.
가운데 맞춤 노드: 표시 중간에 있는 노드입니다. 이 노드를 기준으로 상위 및 1차 하위 노드가 표시됩니다. 가운데 맞춤 노드 아이콘은 선홍색 배경으로 표시됩니다.
1차 하위 노드: 가운데 맞춤 노드의 1차 하위입니다. 1차 하위 노드 아이콘은 1차 하위가 있는 경우 녹색 배경으로 표시되고 없는 경우 진한 빨간색 배경으로 표시됩니다.
선택 노드: 속성 편집, 작업 및 검증을 위해 현재 선택된 노드입니다. 선택 노드는 상위, 가운데 맞춤 또는 1차 하위 노드 중 하나일 수 있습니다. 카드 주위에 윤곽선이 표시됩니다.

Tip:
위 스크린샷에서는 Blaire.Harden 노드가 가운데 맞춤 노드이나, 속성 창에는 선택 노드인 Mark.Tran의 속성이 표시됩니다.

Note:

차트 표시에서 아래에 모두 확장/축소(

) 버튼이 사용 안함으로 설정됩니다.

차트 표시 탐색

표시 모드 간 전환

기본적으로 계층 뷰포인트는 트리 표시에서 시각화됩니다. 표시 유형 드롭다운 메뉴(트리 표시() 또는 차트 표시())를 눌러 트리 또는 차트 표시에서 데이터를 시각화합니다.

노드 선택 및 가운데 맞춤

노드를 선택하려면: 카드의 중립 영역(노드 이름이 아님)을 누릅니다. 선택 노드의 세부정보가 속성 창에 나타나고 작업() 메뉴를 사용하여 관련 요청 작업을 사용할 수 있게 됩니다. 선택 노드에 대한 검증 이슈가 있는 경우 해당 이슈도 표시됩니다.
노드를 가운데 맞추려면: 하이퍼링크된 노드 이름을 누릅니다. 노드가 가운데 맞춤 및 선택 상태가 되고 표시가 업데이트되어 상위 및 1차 하위 노드가 표시됩니다.
이동 경로 사용: 뷰포인트 아래의 이동 경로 추적에서 노드 이름을 눌러 해당 노드를 빠르게 선택하고 가운데 맞춥니다.

최상위 노드 선택

상위 노드가 최상위 노드이고 뷰포인트에 최상위 노드가 여러 개 있는 경우 최상위 노드 선택기를 사용하여 최상위 노드를 선택합니다. 선택한 노드에는 가운데 맞춤 및 선택 상태가 모두 적용됩니다.

차트 표시 작업

다음을 비롯하여 차트 표시에서 대부분 노드 관련 작업을 수행할 수 있습니다.

노드 검색: 검색()을 눌러 이름별로 노드를 검색합니다. 검색 결과를 선택하면 노드를 찾아 강조표시합니다. 이미 표시되어 있는 노드는 선택 노드가 됩니다. 표시되지 않은 노드는 선택 및 가운데 맞춤 상태가 됩니다. 노드 검색을 참조하십시오.
노드 찾기/정렬: 병렬 레이아웃에서 찾기()를 사용하여 한 뷰포인트의 노드를 다른 뷰포인트에서 찾고, 정렬()을 사용하여 뷰포인트 간에 노드와 속성을 정렬합니다.
- 소스 뷰포인트에서 차트 표시를 사용하는 경우 찾기 또는 정렬을 선택하면 선택 노드가 타겟 뷰포인트에서 찾기 및 정렬됩니다.
- 타겟 뷰포인트에서 차트 표시를 사용하는 경우 찾기 또는 정렬을 선택하면 노드가 타겟 뷰포인트에서 선택(및 아직 표시되지 않은 경우 가운데 맞춤) 상태가 됩니다.
노드 찾기 및 노드 정렬을 참조하십시오.

Note:

병렬 레이아웃에서 차트 및 트리 표시를 혼합할 수 있습니다. 나란히 뷰포인트 표시를 참조하십시오.

요청에서 노드 수정

요청에서 작업하는 경우 선택 노드에서 작업()을 눌러 해당 노드에서 요청 작업을 수행합니다. 수행할 수 있는 작업은 차트에서 노드 위치에 따라 달라집니다.

Note:

차트 표시에서는 끌어 놓기 작업이 지원되지 않습니다.

노드 속성 업데이트 및 최상위 노드 추가 또는 삽입은 트리 표시의 작업과 동일하게 수행됩니다. 노드 등록정보 업데이트, 최상위 노드 추가 및 최상위 노드 삽입을 참조하십시오.

요청 시각화(예: 추가, 삭제 및 이동) 및 검증 이슈는 트리 표시와 동일한 색상 및 아이콘을 사용하여 표시됩니다.
