将层次视点可视化为图表

业务优势

• 提高清晰度：基于卡的可视化突出显示父/子关系，这有助于用户快速了解层次中的结构、关系和所有权。
• 提高导航速度：通过基于中心的集中式导航，用户可以在节点之间快速移动以及查看上下文关系，这在管理大型复杂视点时很有帮助。
• 与组织结构保持一致：如果您的组织已经熟悉组织图表或图表样式的查看器，则此布局提供了替代传统文件夹树的熟悉显示方式。

了解图表显示类型

如果节点有子代，则在卡中显示时带文件夹图标；如果节点是底层节点，则在卡中显示时带节点图标。

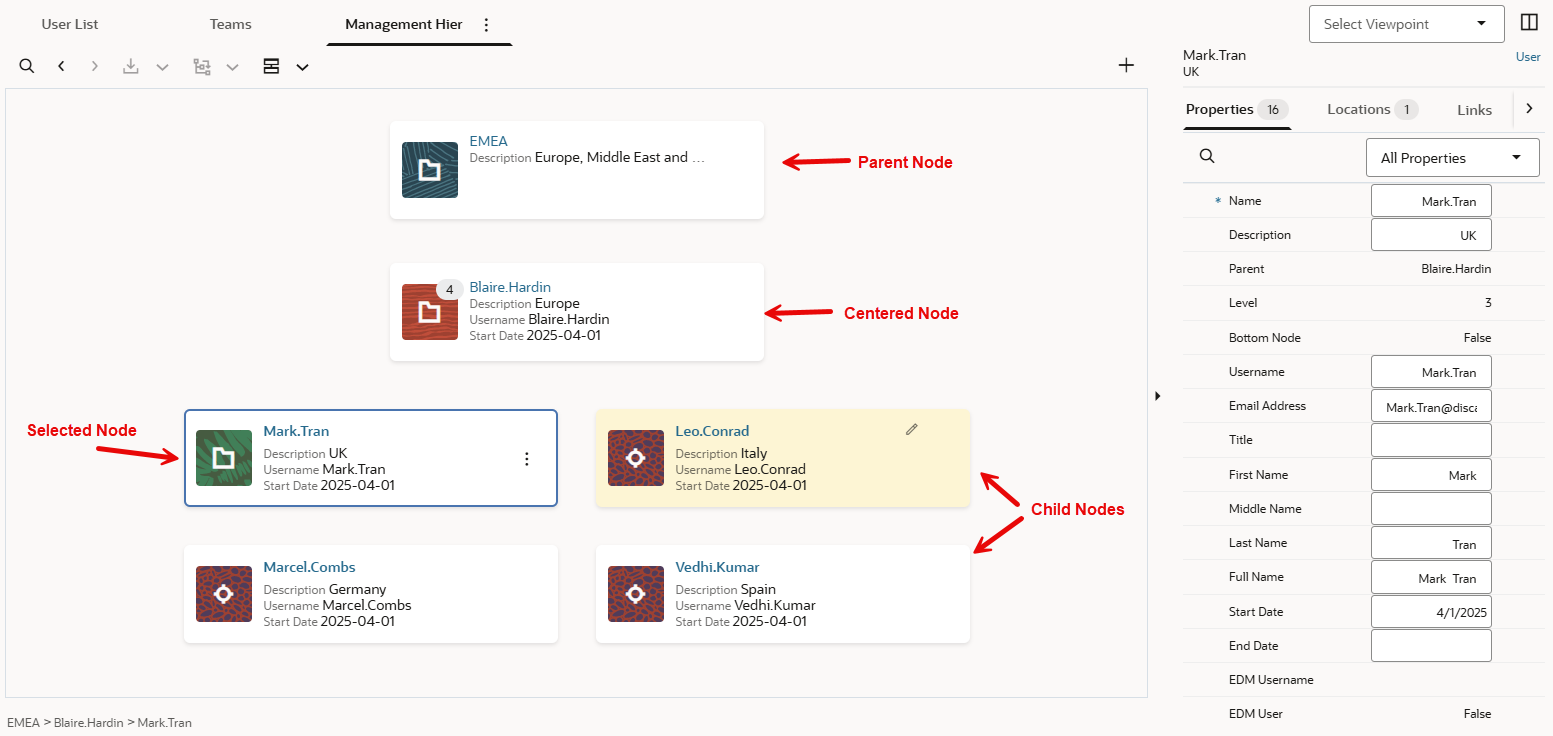

这些卡显示节点名称以及配置为以列形式显示的前三个属性（例如，在上面的屏幕截图中为描述、用户名和开始日期）。要管理以列形式显示的属性，请参阅“配置视点如何显示属性”。

关键术语

• 父节点：居中节点的父代。显示在图表顶部。父节点图标以蓝色背景显示。
• 居中节点：位于显示区域中间位置的节点。父节点和子节点相对于此节点显示。居中节点图标以红橙色背景显示。
• 子节点：居中节点的子代。如果子节点有子代，则子节点图标以绿色背景显示；如果没有子代，则以深红色背景显示。
• 选定节点：当前选择要进行属性编辑、操作和验证的节点。选定节点可以是父节点、居中节点或子节点中的任何节点。这种节点在卡周围显示有轮廓。

  Tip:

  请注意，在上面的屏幕截图中，虽然 Blaire.Harden 节点是居中节点，但属性窗格显示的是 Mark.Tran（选定节点）的属性。

Note:

在图表显示中，以下全部展开/折叠 按钮处于禁用状态。

导航图表显示

在显示模式之间切换

默认情况下，层次视点以树显示方式可视化。可单击显示类型下拉菜单（树显示 或图表显示 ）以树显示或图表显示方式可视化数据。

选择节点和使节点居中

• 要选择节点：单击卡的中间区域（而不是节点名称）。选定节点的详细信息将显示在属性窗格中，并且可使用操作 菜单执行相关请求操作。如果选定节点存在验证问题，也会显示这些问题。
• 要使节点居中：单击有超链接的节点名称。节点将同时变为居中和选定，并且显示区域将更新以显示其父节点和子节点。
• 使用面包屑：单击视点下方面包屑线索中的节点名称，以快速选择这些节点并使其居中。

选择顶级节点

当父节点是顶级节点并且视点中有多个顶级节点时，可使用顶级节点选择器选择顶级节点。选择的节点将同时变为居中和选定。

使用图表显示

您可以在图表显示中执行与节点相关的大多数操作，包括：

• 搜索节点：单击搜索 以按名称搜索节点。选择搜索结果将定位并突出显示相应节点。如果该节点已经可见，则它将变为选定节点。如果该节点不可见，则它将同时变为选定和居中。请参阅“搜索节点”。
• 定位/对齐节点：在并排式布局中，可使用定位 在一个视点中定位另一个视点中的节点，以及使用对齐 在视点之间对齐节点和属性。
  • 如果源视点使用图表显示，则“定位”或“对齐”将实现在目标视点中定位和对齐选定节点。
  • 如果目标视点使用图表显示，则“定位”或“对齐”将实现在目标视点中选定节点（如果节点尚不可见，则同时使其居中）。

  请参阅“定位节点”和“对齐节点”。

  Note:

  您可以在并排式布局中混合使用图表显示和树显示。请参阅“并排显示视点”。

修改请求中的节点

处理请求时，可单击选定节点上的操作 以对该节点执行请求操作。您可以执行的操作取决于节点在图表中的位置。

更新节点属性以及添加或插入顶级节点的操作方式与树显示中相同。请参阅“更新节点属性”、“添加顶级节点”和“插入顶级节点”。

请求可视化（例如添加、删除和移动）和验证问题显示时使用的颜色和图标与树显示中相同。
