Mapas de UI

El mapa de UI incluye HTML que se representa en las zonas de portal y scripts de ayudante de proceso de negocio. Estos mapas permiten que la implantación cree formularios de entrada y mapas de salida que coinciden casi completamente con las prácticas de negocio del cliente. En otras palabras, está diseñado para facilitar la captura y muestra de los objetos de negocio y los servicios de negocio.

El mapa de UI es un repositorio para un documento HTML único emparejado con un esquema XML, donde el esquema define los datos que muestra el documento HTML o lo modifica. El HTML de dicho mapa le otorga la capacidad de dar formato a la visualización mediante cualquier método que un documento HTML pueda soportar, incluyendo JavaScript y la funcionalidad CSS completa.

El soporte de la herramienta de configuración para los mapas de UI gira entorno a la capacidad de inyectar y extraer un documento XML desde HTML. Para obtener más información acerca del soporte especializado para la funcionalidad HTML y JavaScript, consulte Atributos y funciones de mapa de UI.

Figura 1. HTML para mostrar el objeto de negocio de cliente
HTML para mostrar el objeto de negocio de cliente

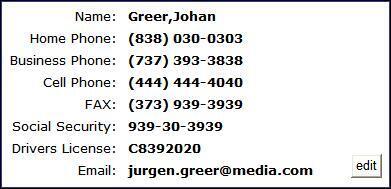

Figura 2. HTML de cliente traducido (Datos de salida de la zona)
HTML del cliente representado

Los mapas de UI se forman como tablas de salida cuando se utilizan junto con zonas de portal. Para obtener más información al respecto, consulte Zonas de mapa. Cuando se hace referencia a los mapas en los Scripts de ayudante de proceso de negocio, éstos se forman normalmente como formularios para la captura y actualización de datos.

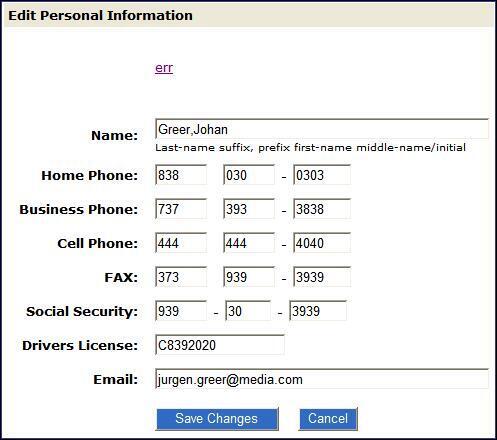

Figura 3. Formulario de entrada HTML traducido (para un script de ayudante de proceso de negocio).
Formulario de entrada de HTML representado

Las zonas de portal pueden hacer referencia al mapa de UI para la cabecera de la zona. Pueden utilizar un mapa de UI para definir su área de filtros. Este tipo de mapa no es un documento HTML completo, sino que está configurado como un "fragmento" de mapa de UI.

Nota: Consejos de mapa de UI. Hay una zona contextual "Consejos de mapa de UI" visible en la página de mantenimiento del mapa de UI. En esta zona se proporcionan varios enlaces para lanzar temas de la ayuda relacionados con la sintaxis de esquema válida y sintaxis de sugerencias de UI en un solo clic.
Nota: edición de HTML. Se pueden utilizar varios editores para componer el HTML, el cual se puede cortar y pegar en el mapa de UI. Además, la zona proporciona una lista completa de los nodos de esquema XML y de los atributos disponibles en la construcción del esquema de datos del mapa.
