Visualización de datos mediante gráficos y controles

Temas:

• Familiarización con el explorador de logs

• Personalización de la visualización

• Consejos importantes para trabajar con el explorador de logs y las visualizaciones

• Consejos de Accesibilidad

Para exportar los resultados de la búsqueda de logs, consulte Exportar logs.

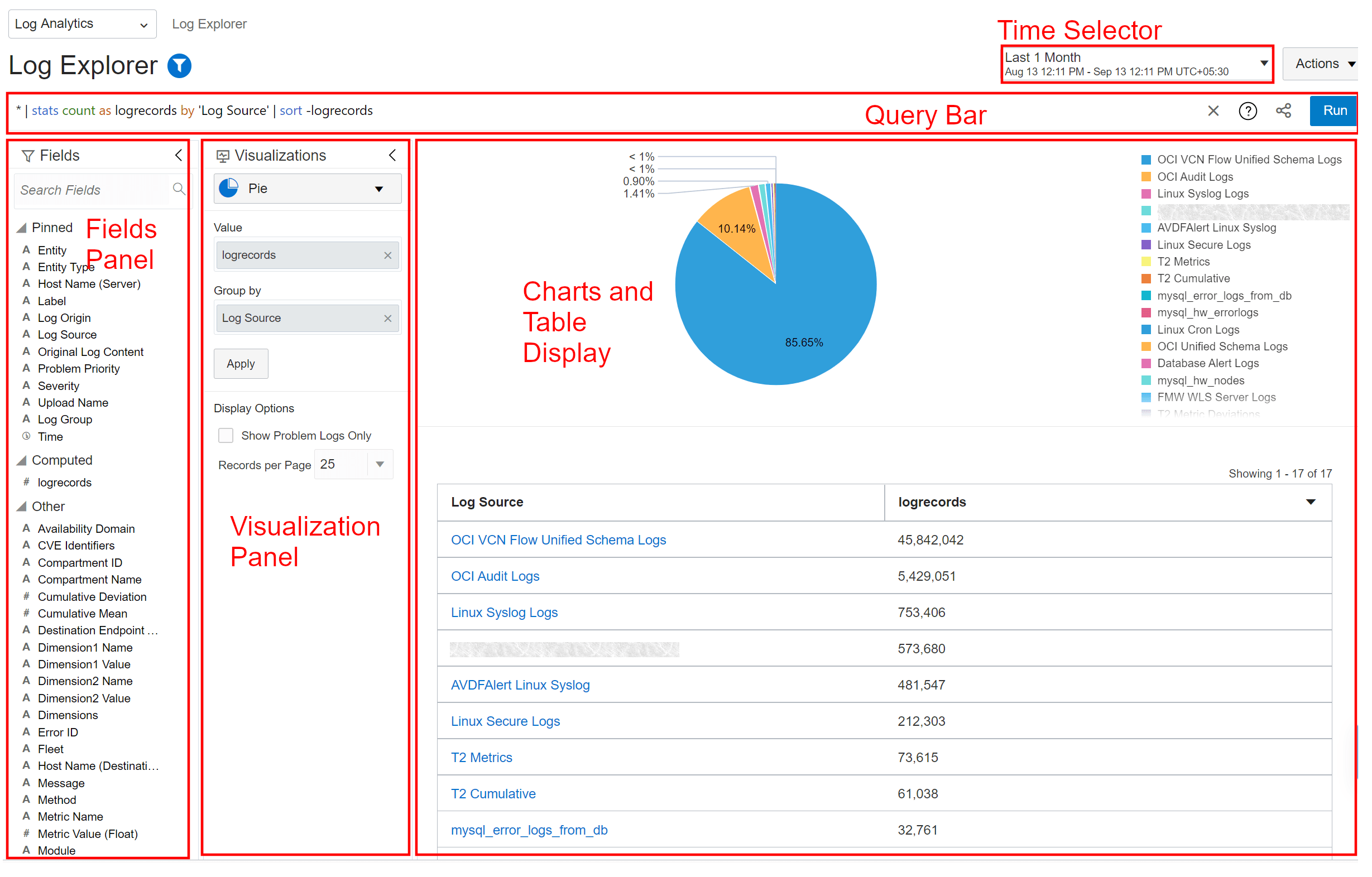

Familiarización con el explorador de logs

Para acceder al explorador de logs, abra el menú de navegación y haga clic en Observación y gestión. En Log Analytics, haga clic en Explorador de logs.

• Campos: puede filtrar los logs mediante los campos de los mensajes de log. Los campos se colocan en bloques anclados, calculados y otros según su uso. Para obtener más información sobre cómo filtrar logs mediante campos, consulte Filtrar logs por atributos y campos anclados.

• Visualizaciones: utilice este panel para seleccionar el tipo de visualización que mejor se ajuste a sus requisitos. Consulte Selección del tipo de visualización.

  Además, puede seleccionar entre las opciones disponibles en el panel para modificar la vista de los gráficos y la tabla.

• Gráficos y tabla: la visualización que seleccione en el panel anterior se muestra aquí. Para obtener consejos sobre la optimización de la vista, consulte Personalización de la visualización y Consejos importantes para trabajar con el explorador de logs y las visualizaciones.

• Barra de consultas: cree la consulta personalizada para filtrar los logs y aumentar el detalle de registros de log específicos. Consulte Búsqueda de consultas.

  Haga clic en el icono de ayuda de la barra de consultas para utilizar el Asistente de ayuda de consultas y aprender rápidamente a escribir consultas y para un amplio juego de consultas de ejemplo para análisis avanzado. Consulte Uso del Asistente de Ayuda de Consultas.

• Selector de tiempo: utilice el selector de tiempo para seleccionar el rango temporal en el que se han recopilado los logs.

Utilice el filtro de ámbito en la esquina superior izquierda del explorador de logs para definir el contexto global para los recursos, como el compartimento, la región y las entidades del grupo de logs. Este contexto se mantiene al cambiar entre los paneles de control y el explorador de logs.

Personalización de la visualización

Piense en una situación en la que ha realizado una operación de búsqueda en los datos del log utilizando el campo Buscar o los atributos de campo o de destino. Ahora desea visualizar los resultados de la búsqueda en un formato específico para el análisis.

En esta sección, hará referencia a los resultados de la búsqueda y utilizará el panel Visualizar de Oracle Log Analytics para representar los datos de búsqueda en el formato necesario.

Arrastre las paletas Campos y Visualizaciones para aumentar o reducir su tamaño para visualizar mejor los gráficos.

Para visualizar los resultados de búsqueda generados para analizar los datos del log en los últimos 30 días:

1. Abra el menú de navegación y haga clic en Observación y gestión. En Log Analytics, haga clic en Explorador de logs.

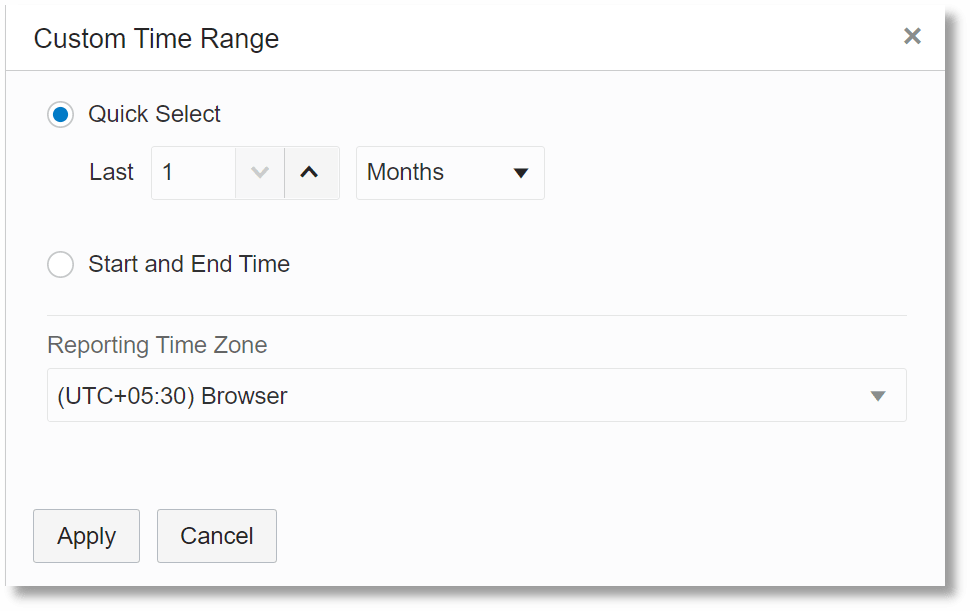

2. Seleccione el rango de tiempo Último mes.

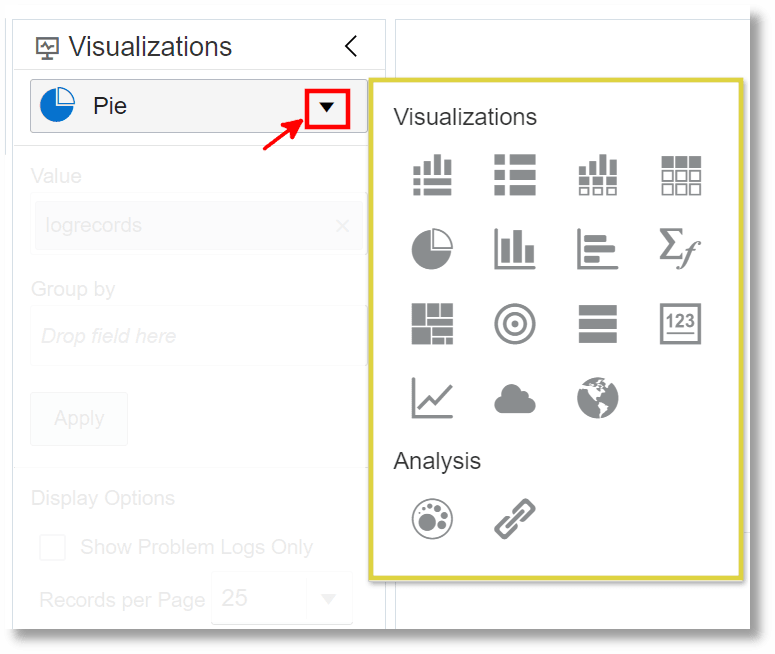

3. En el panel Visualizaciones, haga clic en las opciones de visualización.

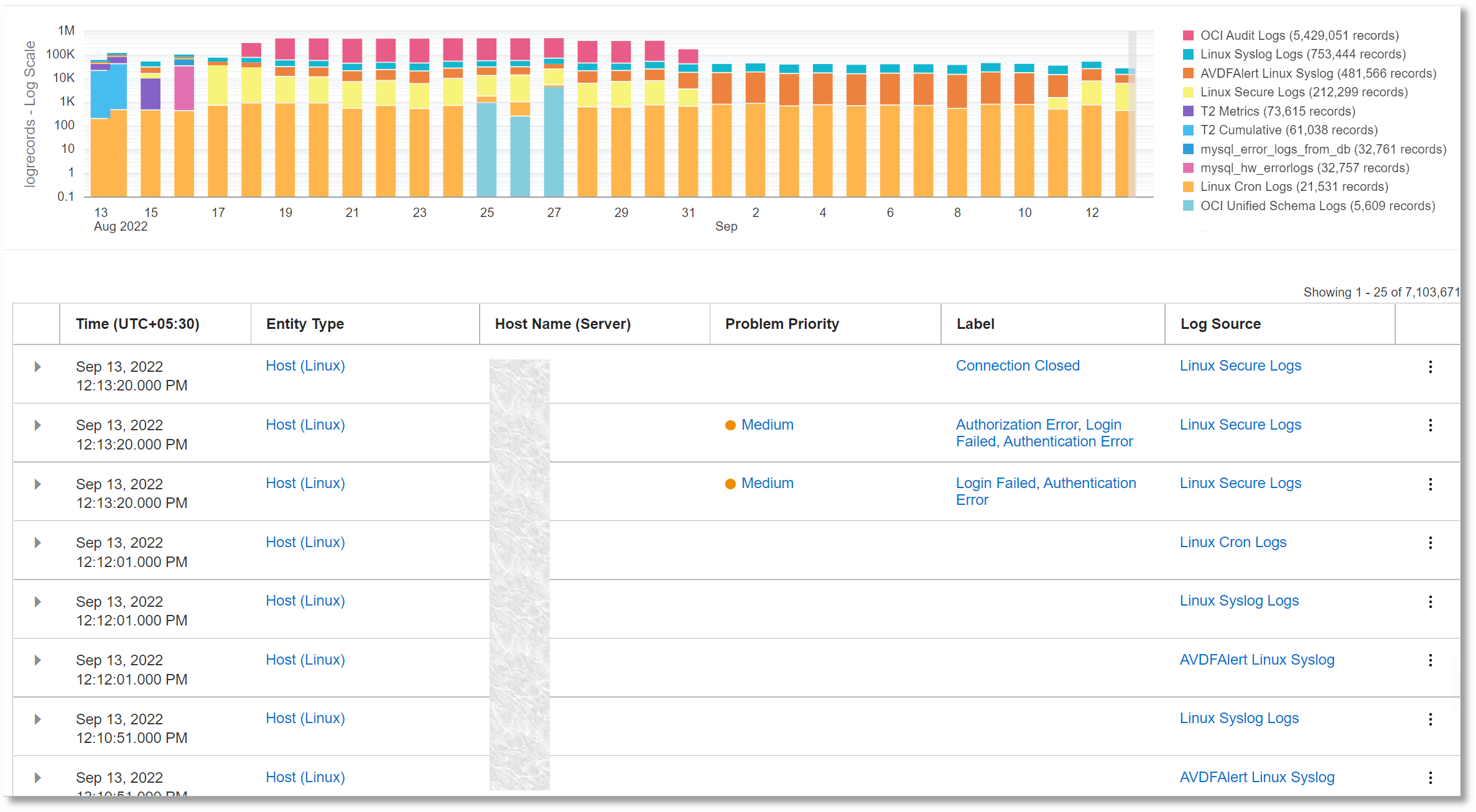

4. Seleccione cualquier visualización simple, como Tabla con histograma ().

Los datos se representan como tabla con histograma.

Consejos importantes para trabajar con el explorador de logs y las visualizaciones

En Explorador de logs:

• Para copiar el contexto actual en el explorador de logs, como consulta, rango temporal, filtro de ámbito, opciones y la opción de visualización, haga clic en el menú Acciones en la esquina superior derecha y seleccione Copiar URL de consulta. También puede hacer clic en el icono Copiar URL de consulta en la barra de consultas. Puede utilizar esta URL para abrir el explorador de logs en otro explorador o separador con todas sus preferencias, como rango temporal, configuración de filtro de ámbito y consulta de búsqueda. Para obtener más información sobre los parámetros de URL, consulte Parámetros de URL del Explorador de Logs.

• Para volver a la vista anterior, haga clic en el botón Atrás del explorador.

• Si ejecuta una consulta que necesita recuperar datos durante mucho tiempo, como los últimos 7 días o los últimos 1 mes, Oracle Log Analytics puede tardar un tiempo en mostrar todo el juego de resultados en la visualización seleccionada. En este caso, Oracle Log Analytics sigue actualizando la visualización hasta de que la consulta haya acabado de ejecutarse.

Para Visualizaciones:

• Haga clic en Mostrar escala logarítmica para ver los valores más pequeños que no se mostrarían en el gráfico de no ser así. La opción está disponible cuando Oracle Log Analytics detecta la existencia de un pequeño juego de logs que no se muestran en la visualización actual. Es una opción útil para resaltar los valores pequeños.

• Cuando la recopilación de datos está en curso, la visualización del gráfico puede no estar completa. Hay una disminución en la visualización de los datos entrantes. Esto se puede observar en cualquiera de los gráficos de Oracle Log Analytics que implican la visualización en tiempo real de los datos entrantes.

• En la tabla de registros de las visualizaciones, como Registros con histograma, Registros, Tabla con histograma y Tabla, puede agregar una definición o etiqueta de campo ampliada a un origen de log en línea. Normalmente, la definición y la etiqueta de campo ampliados se agregan al origen al crearlo o editándolo. Sin embargo, ahora puede crearlos en línea al analizar los logs en el explorador de logs. En primer lugar, identifique el campo en el registro de log que se puede utilizar para crear la definición o etiqueta de campo ampliado. A continuación, puede agregar la definición o etiqueta de campo ampliado de una de las dos maneras siguientes:

  • Haga clic en el icono Acciones en la fila que corresponde al registro de log que tiene el campo. Haga clic en Agregar definición de campo ampliado o Agregar etiqueta. Se abre el cuadro de diálogo correspondiente.

    En el cuadro de diálogo Agregar definición de campo ampliado, Contenido de log original se selecciona como campo base. Defina la expresión Extract para la definición de campo ampliado. Para obtener más información sobre el uso de la definición de campo ampliado en un origen, consulte Uso de campos ampliados en orígenes.

    En el cuadro de diálogo Agregar etiqueta, Contenido de log original se selecciona como campo de entrada. Proporcione los valores de otros parámetros para definir la etiqueta. Para obtener más información sobre esos parámetros, consulte Create a Label.

  • Expanda la fila que corresponda al registro de registro que tiene el campo. Haga clic en el campo y seleccione Agregar definición de campo ampliado o Agregar etiqueta. Se abre el cuadro de diálogo correspondiente.

    En el cuadro de diálogo Agregar definición de campo ampliado, el campo en el que ha hecho clic anteriormente se selecciona como Campo base. Complete el formulario para extraer la definición de campo ampliado.

    Del mismo modo, en el cuadro de diálogo Agregar etiqueta, el campo en el que ha hecho clic anteriormente se selecciona como Campo de entrada. Especifique el valor de salida para la etiqueta.

    Tenga en cuenta que al agregar la definición de campo ampliado, si el campo en el que ha hecho clic anteriormente no es un campo de analizador base, se selecciona el campo Contenido de log original. Del mismo modo, al agregar la etiqueta, si el campo no es un campo del analizador base o una definición de campo ampliado, se selecciona el campo Contenido de log original.Los campos del analizador base son aquellos campos que se identifican y asignan a sus valores en el contenido del log de ejemplo al crear un analizador. Consulte Creación de un analizador.

• Para ver los detalles del error en la tabla Registros de las visualizaciones, como Registros con histograma, Registros, Tabla con histograma y Tabla, edite primero la consulta para mostrar los registros de log con la información Error ID de la siguiente manera y ejecute la consulta:

  'Error ID' != null | timestats count as logrecords by 'Log Source'

  Error ID ahora se muestra en la tabla en la columna Contenido de log original. Pase el cursor sobre Error ID para ver más detalles sobre el error.

• En la visualización Mosaico, puede comparar los resultados de búsqueda en varios marcos de tiempo. En las opciones de visualización, seleccione Mostrar cambio. Según la selección del intervalo de tiempo en el selector de tiempo, los resultados se generan para el intervalo de tiempo actual y el anterior del mismo tamaño. Por ejemplo, si la selección del rango temporal es Últimos 60 minutos, la comparación muestra el cambio del valor entre Últimos 60 a 120 minutos y Últimos 60 minutos. Para obtener detalles del comando compare y un ejemplo de la operación timeshift, consulte compare.

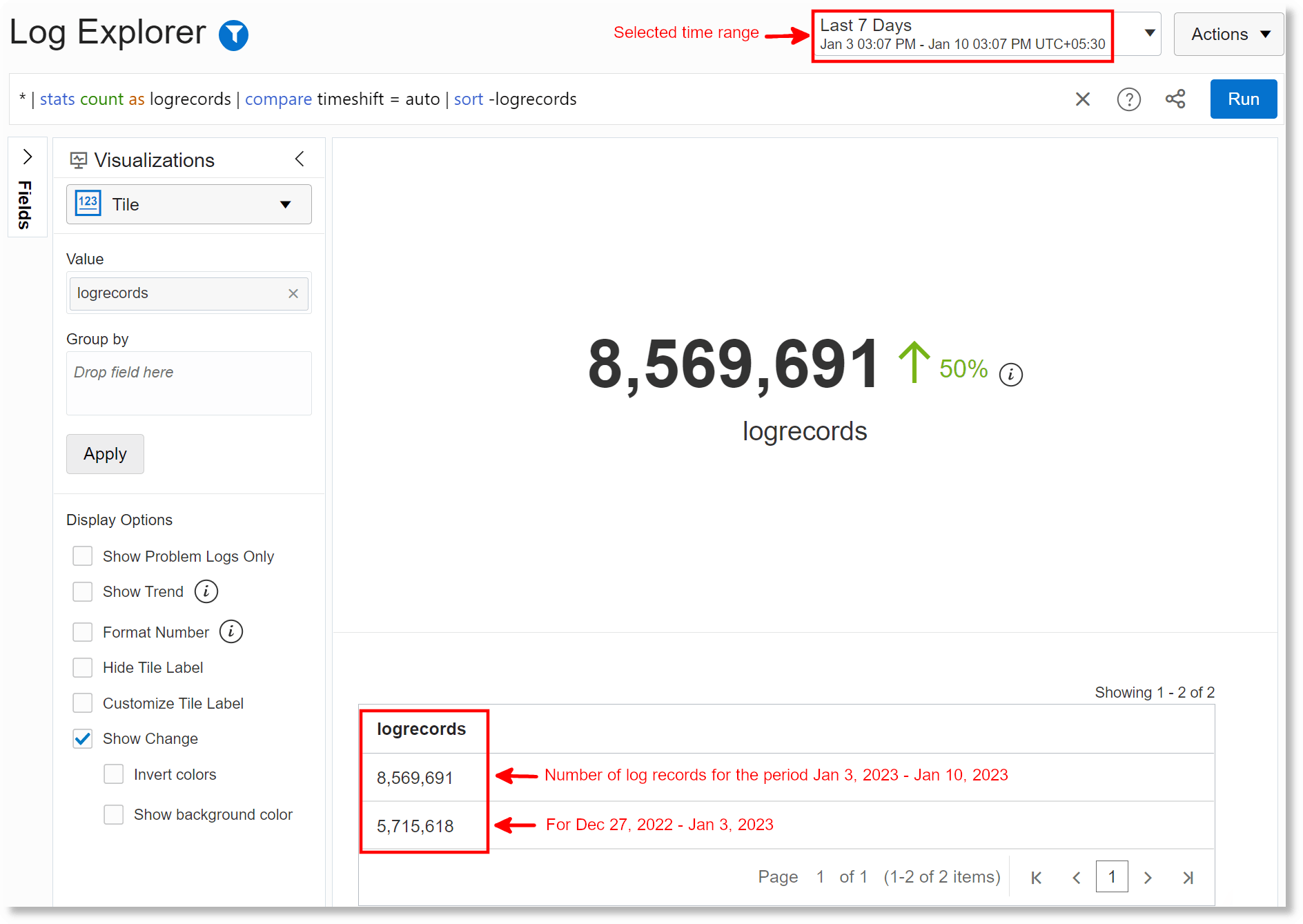

  En el siguiente ejemplo, el rango de tiempo actual seleccionado es Últimos 7 días:







Consejos de Accesibilidad

• Trabajar con tablas

  En las tablas que admiten la opción Seleccionar todo, si desea marcar la casilla de control Seleccionar todo con el teclado, pulse F2.

• Mapas

  Para desplazarse por el mapa con el teclado, utilice las teclas de flecha.

• Resaltado de sintaxis de consulta

  Por defecto, la sintaxis de la consulta se resalta en la barra de consultas con colores. Si desea cambiar a los colores blanco y negro para las consultas, haga clic en el icono de la ayuda de búsqueda en la barra de consultas, haga clic en Resaltado de sintaxis y en Negro y blanco.

• Nube de palabras

  En la visualización de Word Cloud, para utilizar un teclado para seleccionar las palabras, utilice las teclas CTRL+arrow. Si está en la palabra más grande, utilice CTRL+down para cambiar a otras palabras.

• Histograma

  En cualquier histograma, para utilizar un teclado para desplazarse por los puntos del histograma, utilice las teclas de flecha CTRL+right/left. Además, utilice las teclas de flecha CTRL+up/abajo para desplazarse hacia arriba y hacia abajo en cada serie mientras está en el gráfico.
