仮想ディスクの作成方法

1. サーバーには、サービスプロセッサ (SP) モジュールの IP アドレスを使用してログインします。
2. GUI ウィンドウで「Remote Control」タブをクリックして、ILOM リモートコントロールを起動します。
3. 「KVMS」タブを選択します。
4. 「Mouse Mode」で「Relative」を選択して、「Save」をクリックします。

   ---

   注 - 「Relative」オプションを選択すると、リモートコンソールでマウスをウィンドウからウィンドウに動かすことができるようになります。この手順の最後で、このマウス設定を「Absolute」に変更するよう求められます。

   ---

5. 「Redirection (リダイレクション)」タブをクリックします。「Redirection」画面で、「Launch Remote Console」をクリックします。

   「ILOM 3.0 Remote Console」ウィンドウが表示されます。

6. 「Devices」メニューで「Mouse」を選択してマウスを有効にします。
7. システムを再起動して、LSI バナーが表示されるまで待ちます。バナーページにデバイスが表示されたら、Ctrl キーを押しながら H キーを押します。

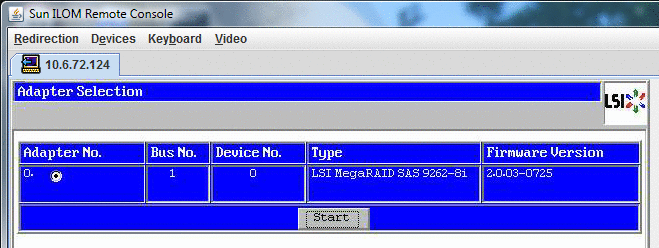

8. 「Adapter Selection」画面で、「Start」をクリックします。

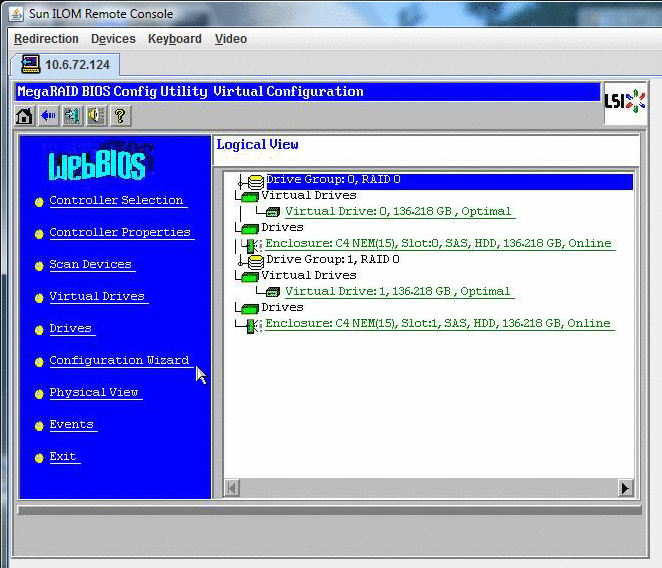

   「MegaRaid BIOS Config Utility Virtual Configuration」画面が表示されます。

9. 「MegaRaid BIOS Config Utility Virtual Configuration」画面で、「Configuration Wizard」を選択します。

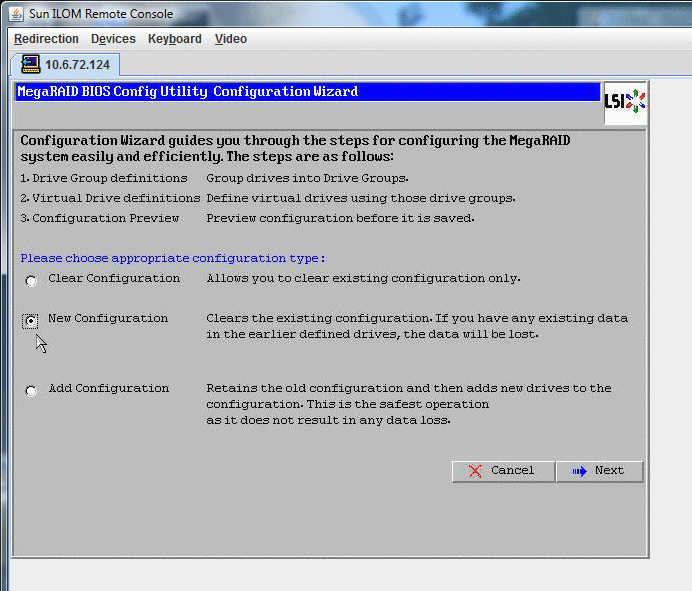

10. 「Configuration Wizard」画面で「New Configuration」を選択して、「Next」をクリックします。

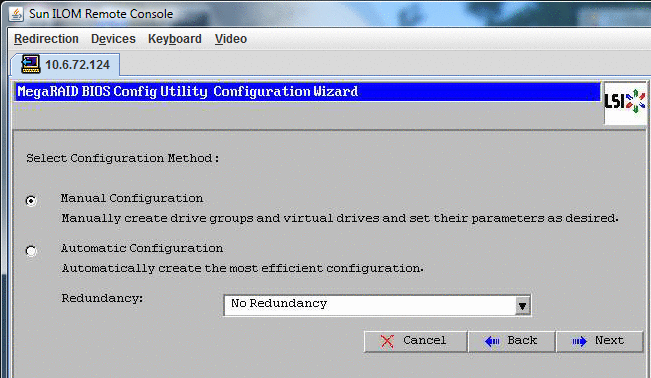

11. 「Manual Configuration」を選択します。

    「Automatic Configuration」を選択すると、システム上のすべてのハードドライブを含む単一の仮想ドライブが作成されます。複数のドライブがストライプセット (RAID0) として設定され、結合された記憶域の単一の仮想ドライブとして表示されます。これは、複数の障害ポイントが発生するため、望ましくない場合があります。つまり、1 つのドライブに障害が発生すると、システムが起動しなくなるということです。1 つを除き、すべてのドライブを取り外す必要があります。または、「Manual Configuration」を選択して、1 つのハードドライブだけを使用して仮想ドライブを作成することもできます。

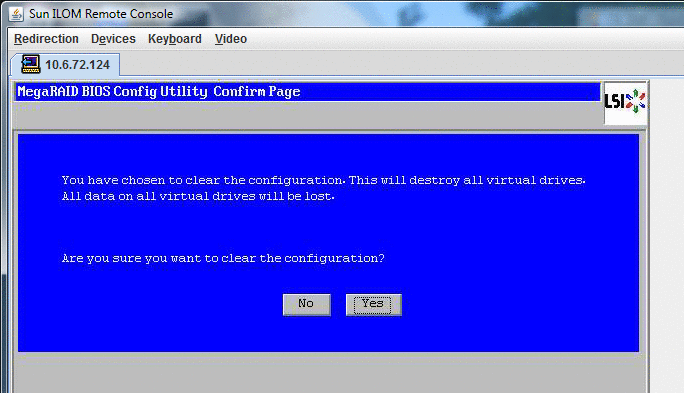

12. 確認ウィンドウが表示されたら、「Yes」をクリックします。

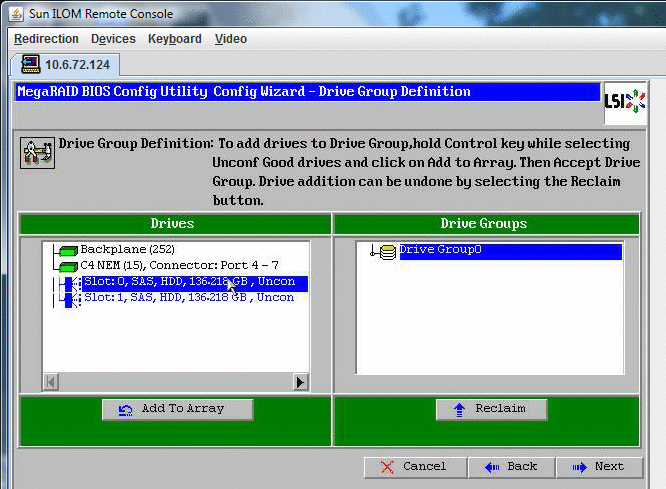

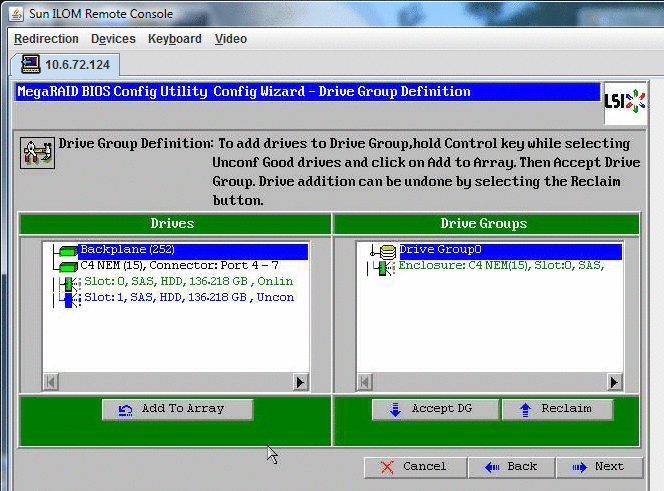

13. 「MegaRAID BIOS Config Utility Config Wizard – Drive Group Definition」画面に、システム内のドライブとドライブグループが表示されます。目的のドライブを選択して、「Add To Array」をクリックします。

14. 「Accept DG」をクリックしてドライブグループを作成します。

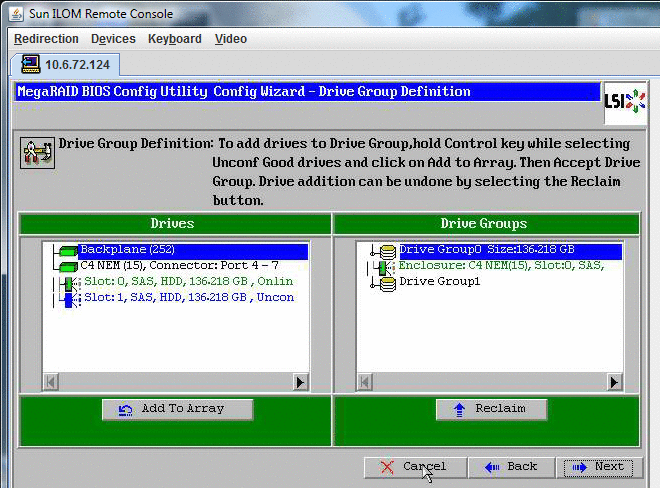

    Drive Group0 が表示されます。



15. 「Next」をクリックします。

    ---

    注 - ドライブグループの選択は、「Reclaim」ボタンをクリックして取り消すことができます。

    ---

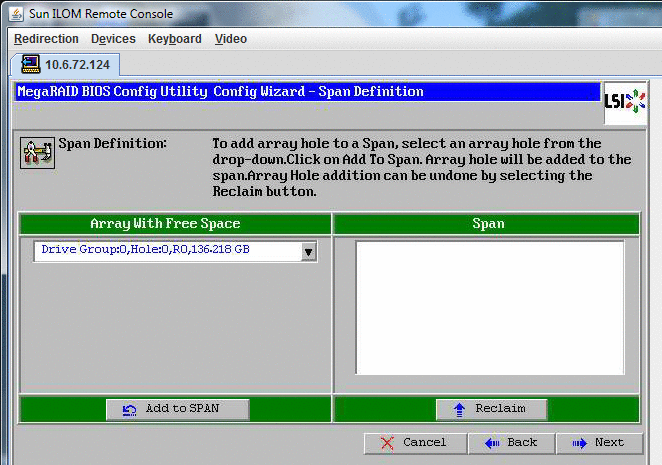

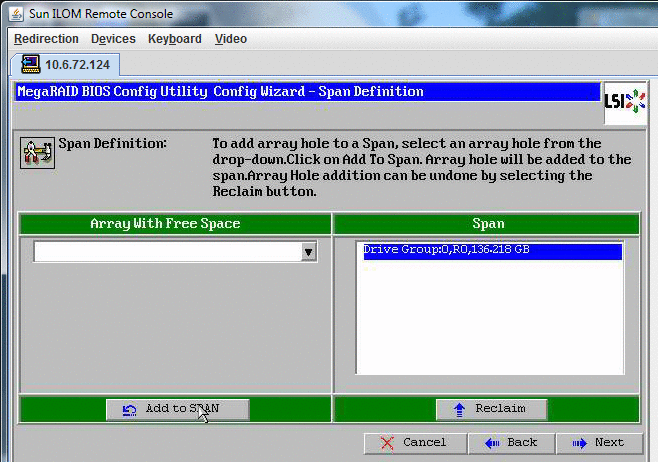

16. ドライブグループが「Span Definition」ウィンドウに表示されます。「Add to SPAN」をクリックします。

17. ドライブグループが「Span」に表示されます。「Next」をクリックします。

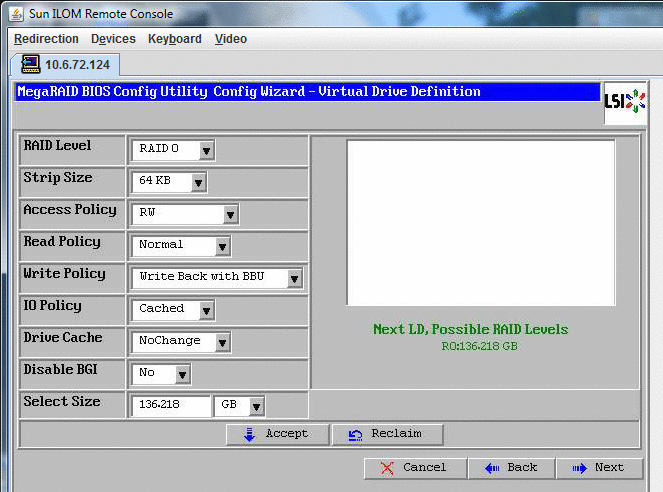

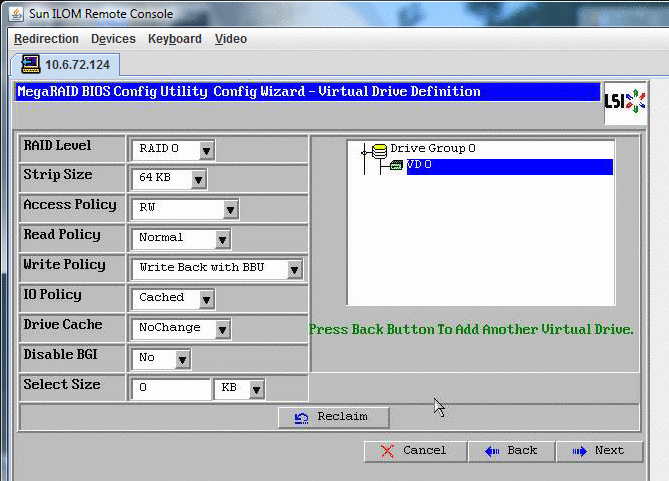

18. 「Virtual Drive Definition」画面が表示されます。仮想ドライブの RAID レベルと設定値を設定して、「Accept」をクリックします。

    RAID の設定については、サーバーのディスク管理マニュアルを参照してください。

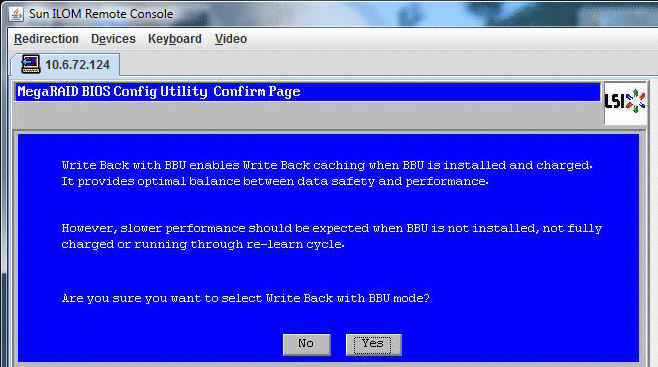

19. 「Write Back with BBU mode」を確認するプロンプトが表示されたら、「Yes」をクリックします。

20. 「Config Wizard」ウィンドウで、「Next」をクリックします。

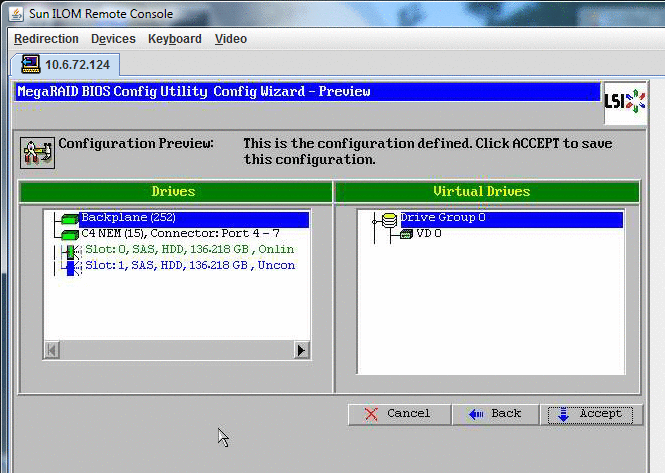

21. 「Preview」画面が表示されます。仮想ドライブに Drive Group 0 が含まれていることがわかります。

    この図は、「Manual Configuration」オプションを使用した単一の仮想ドライブを示しています。

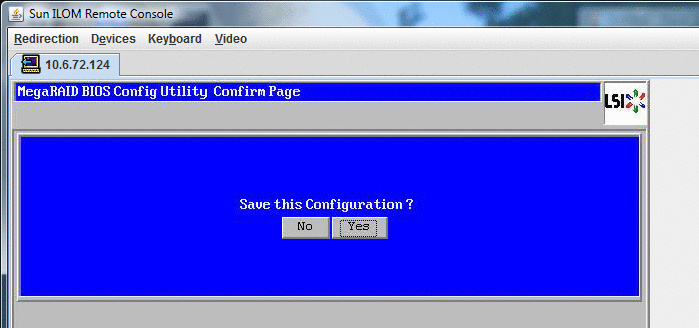

22. 設定を保存します。

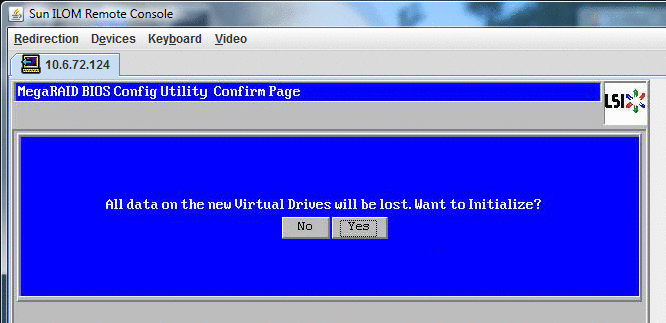

23. プロンプトに対して「Yes」をクリックします。仮想ドライブのすべてのデータが削除されます。初期化するかどうかを指定します。

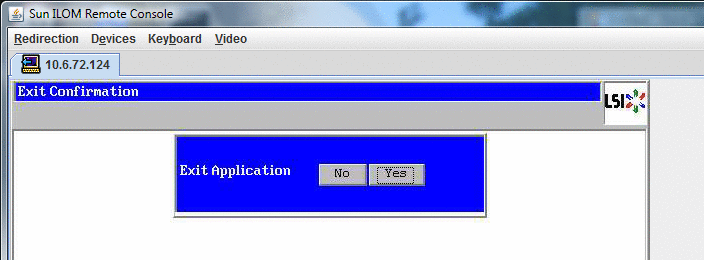

24. 「Yes」をクリックして終了します。

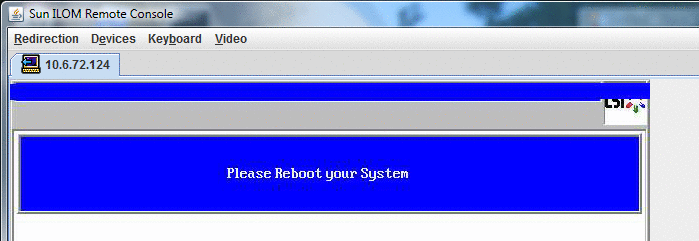

25. 「Please Reboot Your System」と表示されたら、Alt キーを押しながら B キーを押して、キーボードプルダウンメニューを表示させます。

    ---

    注意 - この手順を実行しない場合は、次の手順で「Control Alt Delete」を選択したときにローカルマシンが再起動されます。

    ---



26. 矢印キーを使用してメニュー内の「Control Alt Delete」を選択し、リモートシステムを再起動します。Enter を押します。

27. 元の画面に戻り、マウスモードを「Absolute」に設定します。
    1. 「Remote Control」画面で「KVMS」タブを選択します。
    2. 「Mouse Mode」で「Absolute」を選択します。
    3. 「Save (保存)」をクリックします。
