ホストでストレージモジュールにアクセスできず、ILOM /CH/BLx/fault_state が「Faulted」になる

ホストでストレージモジュールにアクセスできず、障害条件が示されている (ストレージモジュールのフロントパネルにあるモジュールの障害 LED が点灯している、または CMM ILOM に障害状態が表示される) 場合、ストレージモジュールの電源や SAS エキスパンダの状態に問題がある可能性があります。

確認する内容

ストレージモジュールのフロントパネルにあるオレンジ色の障害 LED が点灯しているかどうか。
CMM ILOM にストレージモジュールが「Faulted」状態で表示されているかどうか。

次の表に、ストレージモジュールが障害状態になっている場合、Web インタフェースと CLI がどのように表示されるか例を示します。

CMM ILOM

ストレージモジュールで障害が発生している場合

Web インタフェース

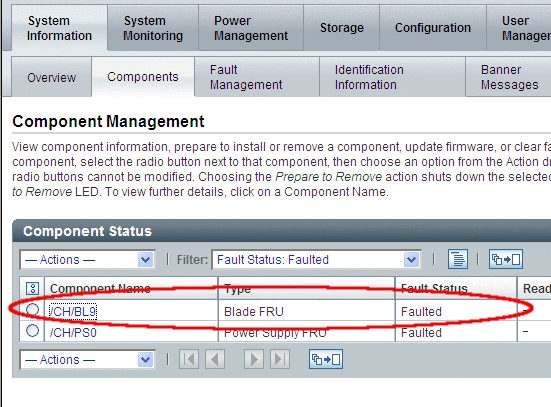

「CMM」–>「System Information」–>「Components」の順に選択します。障害状態のストレージモジュールを示す図。

CLI

-> show /CH/BL2
   Targets:
       MB
       HDD0
       HDD1
       HDD2
       HDD3
       HDD4
       HDD5
       HDD6
       HDD7
       FMOD0
       FMOD1
       PRSNT
       STATE
       ERR
       OK
       SERVICE
       OK2RM
       LOCATE

   Properties:
       type = Blade
       ipmi_name = BL7
       fru_name = SUN BLADE STORAGE MODULE M2
       fru_part_number = 511-1365-02
       fru_serial_number = 00000000
       fru_extra_1 = SAS0 5.3.5.0, SAS1 5.3.5.0
--> fault_state = Faulted
       load_uri = (none)
       clear_fault_action = (none)
       power_state = On

   Commands:
       cd
       load
       reset
       set
       show

確認する項目

ストレージモジュールの電源が切断されていないかどうか。これを確認するには、ストレージモジュールのフロントパネルにある LED を見て、ストレージモジュールのコンポーネントが ILOM に一覧表示されているかどうかを確認するか、ILOM CLI で CH/BL x/OK コマンドを使用します。たとえば、上記の表の ILOM CLI の例では、HDD と FMod が一覧表示されている場合、ストレージモジュールに電源が投入されています。
ストレージモジュールに電源が投入されている場合、障害状態はエクスパンダに関連するかどうか。これは、障害自体を表示して確認できます。CMM ILOM CLI で、次のコマンドを入力します。
1. 管理者権限で CMM にログインします。
2. 次のコマンドを入力します。

  -> cd /CMM/faultmgmt
3. 次のコマンドを入力して、障害が発生したターゲットデバイスを見つけます。

  -> ls

  出力は次のようになります。
```
 /CMM/faultmgmt
    Targets:
        shell
        0 (/CH/BL2)

    Properties:

    Commands:
        cd
        show
```
4. 次のコマンドを入力して、ログに記録された障害を表示します。

  -> show /CMM/faultmgmt/0/faults

  0 は、障害が発生しているターゲットデバイスで、faults はログに記録された障害を含むディレクトリです。

  次のようになっているか確認します。
```
 /CMM/faultmgmt/0/faults
    Targets:
        0 (fault.chassis.sas.comm.fail)

    Properties:

    Commands:
        cd
        show
```

実行する操作

ストレージモジュールの電源が切断されている場合は、ハードウェアの障害や温度超過イベントが発生している可能性があります。シャーシが適切に冷却されている (空調が機能し、すべてのディスクおよびシャーシスロットフィラーが適切な位置にある) ことを確認し、すべての冷却状態を修正したあとに、ブレードを再挿入します。シャーシに挿入したあともストレージモジュールの電源が戻らない場合は、Oracle サービスに連絡してください。
ストレージモジュールの電源が投入されている場合は、CMM ILOM を使用して、次のようにストレージモジュールの「リセット」を実行します。
1. 管理者権限で CMM にログインします。
2. 次のコマンドを入力します。

  -> cd /CH/BLx

  x はストレージモジュールのブレードスロットの数です。
3. 次のコマンドを入力します。

  -> reset
4. 2 分以上待機してから、ストレージモジュールの状態をチェックします。

  -> show /CH/BLx/STATE

  出力は次のようになります。
```
 /CH/BL2/STATE
    Targets:

    Properties:
        type = Module
        ipmi_name = BL2/STATE
        class = Discrete Sensor
--> value = Running
        alarm_status = cleared

    Commands:
        cd
        show
```
5. リセットしても STATE センサーが「Running」に変わらない場合は、ストレージモジュールを取り外し、同じシャーシスロットに再挿入します。これでもストレージモジュールの STATE が「Running」に変わらない場合は、Oracle サービスに連絡してください。
リセットのあと、STATE センサーが「Running」に戻っても、ストレージモジュールが応答しない場合は、CMM でのストレージモジュール SAS エクスパンダの状態の解釈に問題がある可能性があります。次の CLI コマンドを実行して障害を解決します。
1. 管理者権限で CMM にログインします。
2. 次のコマンドを入力します。

  -> cd /CH/BLx

  x はストレージモジュールのブレードスロットの数です。
3. 次のコマンドを入力します。

  -> set clear_fault_state=true
4. 次に、CMM のリセットを実行します。

  -> cd /CMM
5. 次のコマンドを入力します。

  -> reset

  これによって、状態は元に戻ります。
