CMM ILOM による障害の診断

CMM ILOM には、イベントをログに記録してストレージモジュールの状態を確認する機能 (センサーおよびインジケータ) があります。


注 - ストレージモジュール (独自のサービスプロセッサがありません)は CMM ILOM で管理します。 Web インタフェースでは、左の区画のシャーシデバイスツリーにストレージモジュールのブレードが表示されません。


Web ブラウザから CMM ILOM にログインし、「System Monitoring」タブをクリックします。イベントは、タイプ、日付、および重要度でフィルタリングできます。

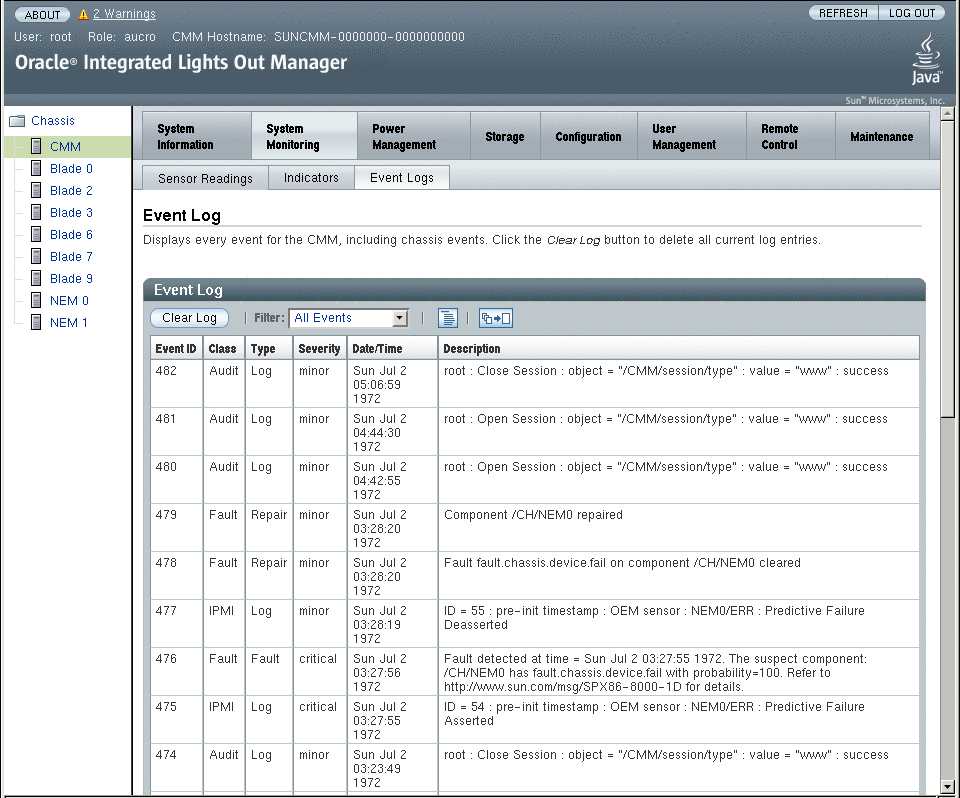

CMM ILOM イベントログページを示す図

CMM ILOM CLI を使用するときは、端末から CMM ILOM にログインし、次のコマンドを入力します。

cd /CMM/logs/event

出力は次のようになります。

ID     Date/Time                 Class     Type      Severity
-----  ------------------------  --------  --------  --------
578    Wed Jun 11 06:39:47 2008  Audit     Log       minor
       user1 : Open Session : object = /session/type : value = shell : success
577    Wed Jun 11 06:34:53 2008  Audit     Log       minor
       user1 : Set : object = /clients/activedirectory/userdomains/3/domain :
       value =joe.customer.example.sun.com : success
576    Wed Jun 10 11:22:31 2008  Fault     Repair       minor
       Component /CH/NEM0 repaired
575    Wed Jun 10 11:10:02 2008  Fault     Repair       minor
       Fault fault.chassis.device.fail on component /CH/NEM0 cleared

CMM ILOM を使用したイベントの表示、センサー情報、または Web インタフェースや CLI を使用したストレージモジュールコンポーネントの状態の確認の詳細は、『Sun Blade Storage Module M2 管理ガイド』を参照してください。
