LED およびインジケータによる障害の診断

この節では、ストレージモジュールの LED およびインジケータを使用してコンポーネントの障害を切り離す方法について説明します。

フロントパネルのインジケータとボタン

フロントパネルでは、ディスクドライブとストレージモジュールの状態を視覚的に確認できます。

ディスクモジュールとその LED の正面図を示す図
図の番号
LED の名前
説明
1
複合検出ボタンと LED (白)
この LED は、シャーシに最大収容数のサーバーが搭載されているときに、作業中のモジュールを識別する場合に役立ちます。
  • このボタンを押して放すと、検出 LED が 30 秒間点滅します。

  • 検出 LED の点滅中に、このボタンを押して放すと、検出 LED は点滅しなくなります。

  • ボタンを 5 秒間押し続けると、「push-to-test」モードが開始され、ほかのすべての LED が 15 秒間点灯します。

  • CMM ILOM を使用して、この LED をリモートシステムから点滅させることもできます。詳細は、『Sun Blade Storage Module M2 管理ガイド』を参照してください。

2
インジケータ適用不可
  • この LED は、この製品では使用されていません。
3
モジュール障害 LED (オレンジ色)
この LED には次の 2 種類の状態があります。
  • 点灯: イベントが確認されました。保守が必要です。これは、モジュールまたはモジュール内のデバイス (FMod、ESM など) の問題を示している可能性があります。

  • 消灯: 通常処理中です。

4
モジュールの状態 (緑色)
この LED には次の 3 種類の状態があります。
  • 点灯: モジュールが構成されており、オンラインです。

  • 消灯: モジュールが構成されておらず、オフラインです。

  • 点滅: モジュールが構成中か、ファームウェアフラッシュの更新処理中です。

5
ディスクドライブの動作状態 LED (緑色)
この LED には次の 3 種類の状態があります。
  • 点灯: 電源がオンで、ディスクがオンラインです。

  • 消灯: ディスクがオフラインです。

  • 点滅: ランダムな点滅は、通常のディスク動作であることを示しています。一定のゆっくりとした点滅は、RAID が動作状態であることを示しています (再構築中など)。

6
ディスクドライブの障害/検出 LED (オレンジ色)
この LED には次の 4 種類の状態があります。
  • 点灯: ディスク障害。保守要求。

  • 消灯: 通常処理中です。

  • 遅い点滅: ディスク障害が予測されます。

  • 速い点滅: 検出機能が動作しています。

7
ディスクドライブの取り外し準備完了 LED (青色)
この LED には次の 2 種類の状態があります。
  • 点灯: 取り外す準備ができています。

  • 消灯: 通常処理中です。

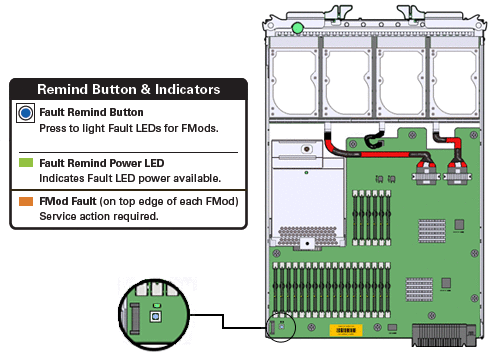

FMod のインジケータとボタン

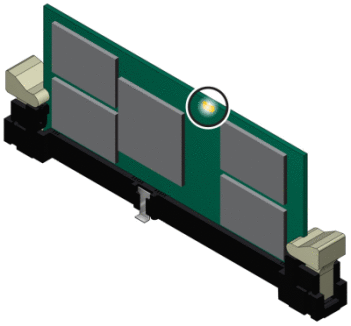

FMods は、システムではディスクドライブとみなされます。次に、FMod に障害が発生した場合の動作を示します。

FMod の取り外しおよび交換の具体的な手順については、「FMod の交換 (CRU)」を参照してください。

ESM インジケータ

ESM は、FMod キャッシュデータのためのバッテリバックアップのように機能します。ストレージモジュールに障害が発生するか、ストレージモジュールの電力が失われた場合、ESM のコンデンサには、非揮発性のフラッシュストレージに FMod データキャッシュを保存するのに十分な電力が貯蔵されています。次に、ESM に障害が発生した場合の動作を示します。

ESM を交換するときには、ESM を安全に取り外して交換できるように、ESM 電源 LED を消灯にする必要があります。ESM が完全に放電し、電源 LED が消灯するまで、最大で 10 分かかる場合があります。

ESM 電源 LED を示す図。
説明
1
ESM 電源 LED が点灯。取り外さないでください。
2
ESM 電源 LED が消灯。取り外す準備ができています。

注意

注意 - ESM 電源 LED が点灯しているときに ESM または FMod を取り外すと、コンポーネントが損傷する可能性があります。


ESM の取り外しおよび交換の具体的な手順については、「エネルギーストレージモジュールの交換 (CRU)」を参照してください。
