製品の構造

Solaris Bandwidth Manager の主な構成要素は次のとおりです。

• 管理ツール batool は、帯域幅管理を設定するためのグラフィカルインタフェースを提供する。batool は、アプレットまたはアプリケーションとして、Java^TM Virtual Machine を持つネットワーク内の任意のマシンから実行できる。batool を使用すると、帯域幅管理スケジュールを作成したり、統計を表示したりできる

• ポリシーエージェントは、設定内容を実装し、カーネルモジュールとの通信を処理する。ポリシーエージェントの動作についての詳細は、「ポリシーエージェント」を参照のこと

• カーネルモジュールは、ユーザー空間内のツールからは STREAMS ドライバ /dev/ipqos として、IP スタックからは STREAMS モジュール ipqos として見える。カーネルモジュールは、分類機能とスケジューラから構成される

  • 分類機能は、パケットをクラス待ち行列に割り振る

  • スケジューラは、待ち行列に入っているパケットをネットワークに転送する順番を決定する。そして、トラフィックの種類別に設定されている帯域幅の制限と優先度を適用する

• Java API を使用すると、Solaris Bandwidth Manager を設定し、Solaris Bandwidth Manager でディレクトリサービスを使用し、統計情報を収集するアプリケーションを作成できる。C Statistics API もある

• 統計ユーティリティ bastat は使用中の帯域幅管理構成の統計を表示する

• SNMP エージェントを使用すると、Solstice(TM) Site Manager(TM) や Solstice Domain Manager(TM) など、任意の SNMP 管理ユーティリティで Solaris Bandwidth Manager を監視できる。SNMP エージェントはポリシーエージェントの構成要素

• その他にも、Solaris Bandwidth Manager ソフトウェアを管理し、ネットワークを監視するためのコマンドとユーティリティがある

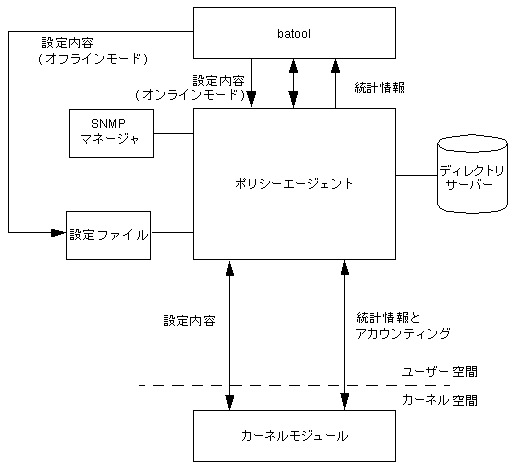

図 2-1 に、Solaris Bandwidth Manager のアーキテクチャを示します。

図 2-1 Solaris Bandwidth Manager のアーキテクチャ

管理ツール

管理ツール batool を使って、Solaris Bandwidth Manager を設定できます。batool には 2 つのモードがあります。

• オンラインモードでは、カーネルモジュールで使用中の設定内容を変更できる。オンラインモードは、ネットワークに問題が発生し、一時的な変更が即座に必要な場合に便利。現在の構成を保存するオプションもあり、現行の設定内容を保存するかしないか選択できる。オンラインモードを使用すると、変更を保存する前に、設定の結果を観察できる

• オフラインモードでは、カーネルモジュールの現在の動作に影響を与えずに、設定内容を変更できる。オフラインモードは、ユーザーの作業を中断せずに設定内容を変更しておき、次に Solaris Bandwidth Manager を再起動した時点でその変更内容を有効にしたい場合に便利

管理ツール batool は、ポリシーエージェント経由でカーネルモジュールと通信します。batool はカーネルモジュールに設定内容の変更を送信し、カーネルモジュールは batool に統計情報を送信します。

batool の詳細と使用法については、第 5 章「batool による Solaris Bandwidth Manager の設定」を参照してください。Solaris Bandwidth Manager は設定ファイルを編集することによっても設定できます。あるいは、ディレクトリサービスからも設定できます。

ポリシーエージェント

ポリシーエージェントは Solaris Bandwidth Manager の通信ハブであり、他の構成要素との間で送受信される情報を制御し、これらの構成要素が運用するポリシーを制御します。ポリシーエージェントは Java Dynamic Management^TM Kit フレームワークを使って実装されています。ポリシーエージェントは Java 管理 bean (m-bean) のセットとそれらのエクスポートしているインタフェースも含んでいます。ポリシーエージェントのアーキテクチャについての詳細は、付録 A 「ポリシーエージェントのアーキテクチャ」 を参照してください。
