CPU 障害 LED

CPU の障害を診断するには、次の LED とボタンを使用します。

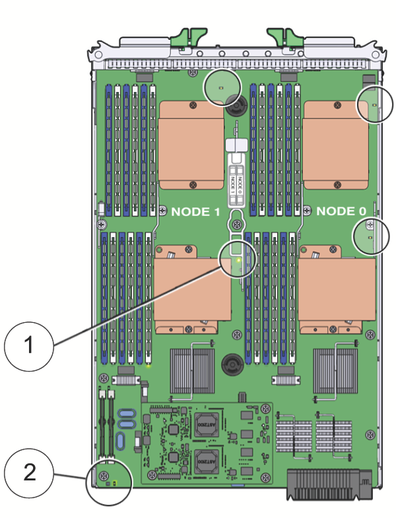

次の図と表に、CPU 障害 LED、充電状態 LED、障害検知ボタンの場所と機能を示します。

CPU LED。
説明
名前
顔色
動作状態
1
CPU 障害 LED (丸で囲んだ 4 か所)
オレンジ
障害検知ボタンを押し、CPU または DIMM の障害が存在する場合に点灯。
2
障害検知ボタンと充電状態 LED
緑色
回路が充電され使用可能な場合に点灯。回路が充電されていない場合に消灯 (充電されていない状態では回路は使用できません)。
