フロントパネルの LED

フロントパネルには次の LED があります。

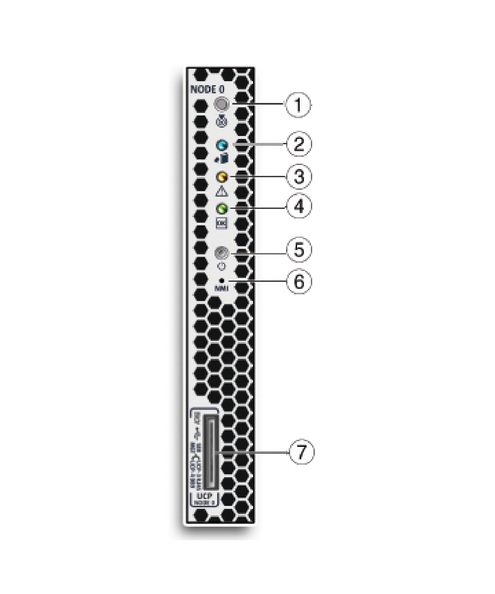

次の図と表に、フロントパネル LED の場所と機能を示します。

フロントパネル LED。

注 - 電源が入っているシャーシにサーバーモジュールを挿入したあと、すべてのフロントパネル LED が 3 回点滅します。


説明
名前
顔色
動作状態
1
位置特定 LED[いちとくていLED]
白色
ユーザーによって ILOM でアクティブ化されると点滅します。
2
取り外し可能 LED
青色
取り外し可能な場合に点灯します。
3
保守要求 (障害) LED
オレンジ
システムが障害状態である場合に点灯します。
4
電源/OK LED
緑色
  • SP ブート: SP がブート中に高速点滅
  • スタンバイ電源モード: ゆっくり点滅

  • 全電力モード: 点灯 (点滅しない)

5
電源ボタン

なし
サーバーモジュールの電源を入れるために使用します。
6
NMI ボタン

なし
サービス専用です。
7
ユニバーサルコネクタポート (UCP)

なし
マルチポートケーブル用の接続。
