光ケーブルを接続する

1. 光ケーブルを接続する前に、トランシーバケージに光トランシーバが取り付けられていることを確認してください。

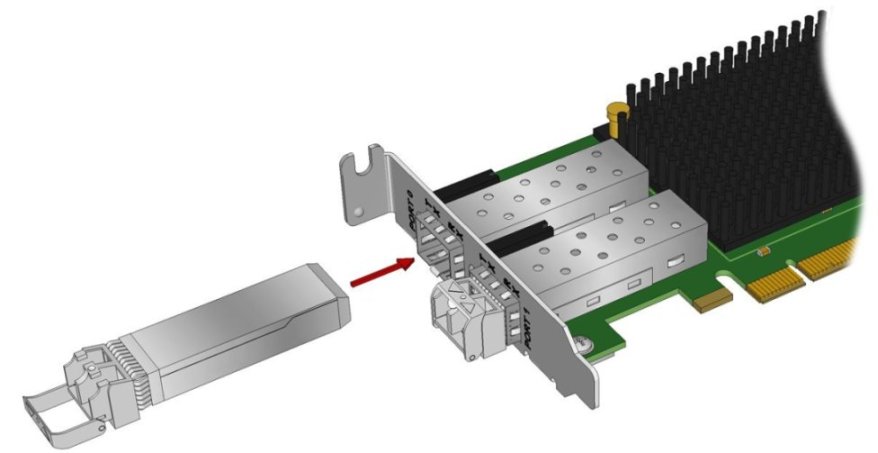

   Figure 2–5 に、トランシーバケージ内の光トランシーバを示します。

   図 2-5  光トランシーバの取り付け



2. Universal HBA 上の LC コネクタに光ファイバケーブルを接続します。

   Figure 2–6 に、光ファイバケーブルを Universal HBA に接続する方法を示します。

   図 2-6  光ケーブルの接続



3. 光ファイバケーブルを Universal HBA に接続したら、ケーブルの他方の端を FC または FCoE デバイスに接続します。
