Sun Storage 16 Gb Fibre Channel PCIe Universal Host Bus Adapter、Emulex 設置ガイド

印刷ビューの終了

更新: 2015 年 7 月



ロープロファイル固定部品を標準固定部品に交換する

Universal HBA に取り付けられているロープロファイル固定部品を使用する場合は、この手順を実行する必要はありません。代わりに、Connecting the Optical and Copper Cablesに進んでください。

標準固定部品は、Universal HBA とともに出荷キットに含まれています。この手順では、HBA に標準固定部品を取り付ける方法を説明します (取り付ける必要がある場合)。


注 - 標準 Sun Storage 16 Gb FC PCIe Universal HBA には、ケージ構成部品に取り付けられる光トランシーバが付属していません。光トランシーバは別売です。光トランシーバが取り付けられている場合は、ロープロファイル固定部品を取り外す前に、下のStep 1 およびStep 3 に従います。それ以外の場合は、Step 4 に進み、ロープロファイル固定部品を取り外します。

注 - サポートされるトランシーバのみを使用できます。無効か未承認のトランシーバが取り付けられていて、ボードがブートした場合、リンクは確立できません。サポートされているトランシーバについては、Changing the Operating Protocol Modeを参照してください。
  1. 光トランシーバをケージ構成部品から慎重に取り外します。それには、トランシーバからダストプラグを取り外してから、取っ手 (ハンドル) を引き下げてラッチを外します (Figure 2–1 を参照)。力を入れないでください。

    Caution

    注意  - これは注意を要する操作です。光トランシーバを損傷しないように注意してください。

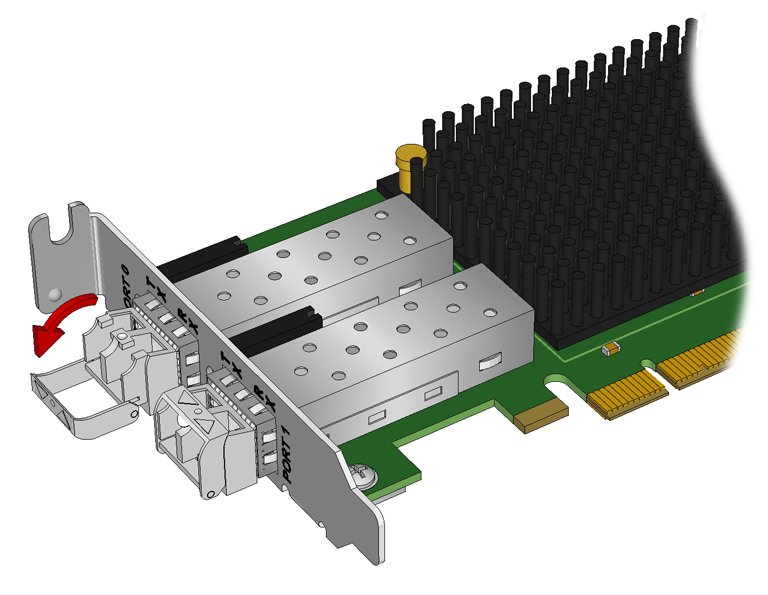

    図 2-1  光トランシーバのラッチの取り外し


    image:光トランシーバのラッチの取り外しを示す図。
  2. 光トランシーバをケージ構成部品から引き出します (Figure 2–2 を参照)。

    トランシーバは簡単に引き出せます。

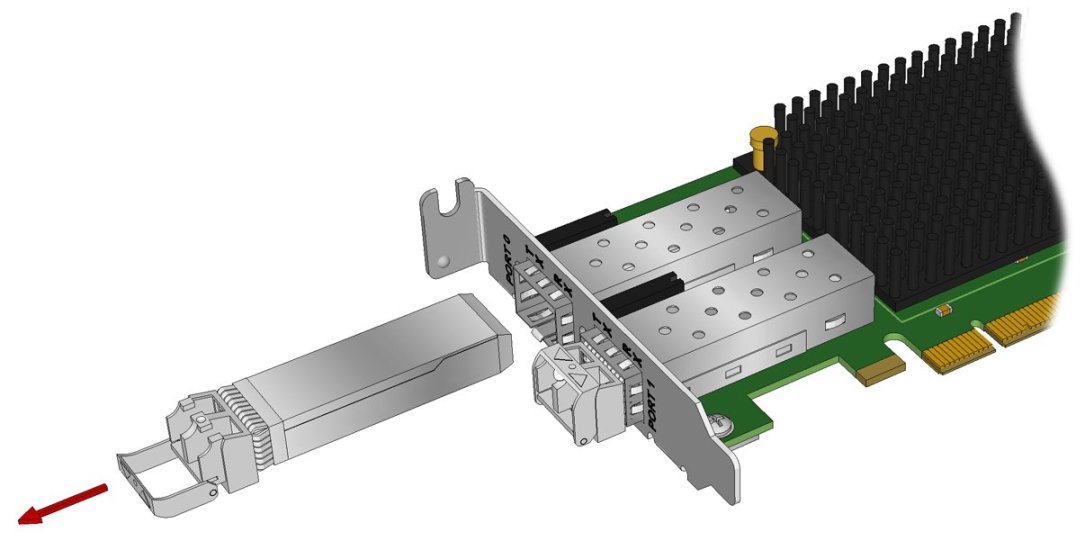

    図 2-2  光トランシーバの取り外し


    image:光トランシーバの取り外しを示す図。
  3. ESD に関する注意事項に従って、トランシーバを ESD 保護された場所に保管します。
  4. Universal HBA の上部から、固定部品のねじを取り外します。

    Figure 2–3 に固定部品から取り外す必要のあるねじを示します。

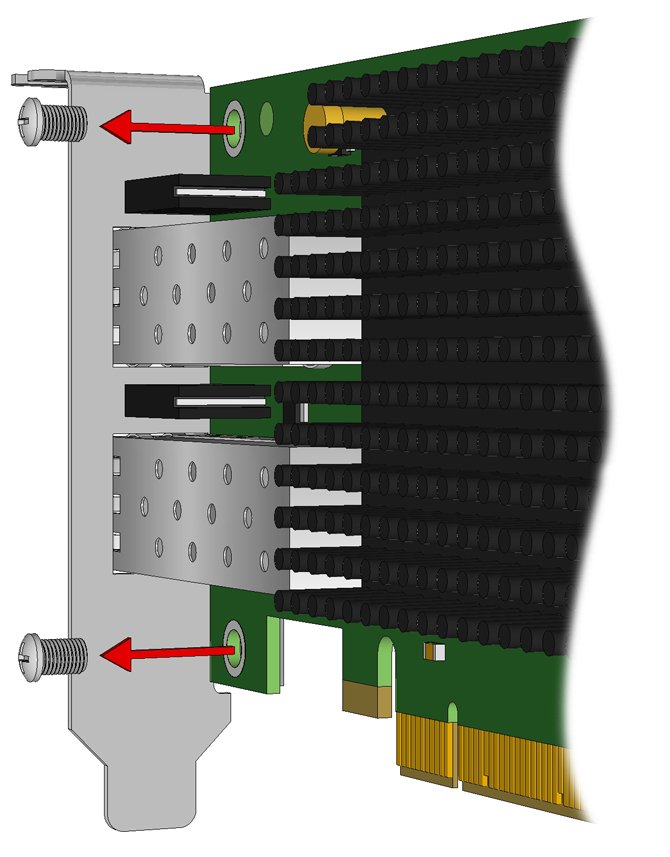

    図 2-3  固定部品のねじの取り外し


    image:固定部品の取り外しを示す図。
  5. ロープロファイル固定部品を取り外して、将来の使用のために保管します。

    Caution

    注意  - トランシーバハウジングのアース端子よりも深く固定部品を押し込まないように注意してください。発光ダイオード (LED) の位置が固定部品の穴にきちんと合っていることを確認してください。


  6. Universal HBA を固定部品に固定するねじをふたたび取り付けます。
  7. Universal HBA に光トランシーバが取り付けられていた場合は、次を実行します。
    1. 各トランシーバをハウジング内に入れて、ふたたび取り付けます。

      ラッチがかみ合うと、カチッという音がします。

    2. 取っ手 (ハンドル) を元の位置に押し戻します。

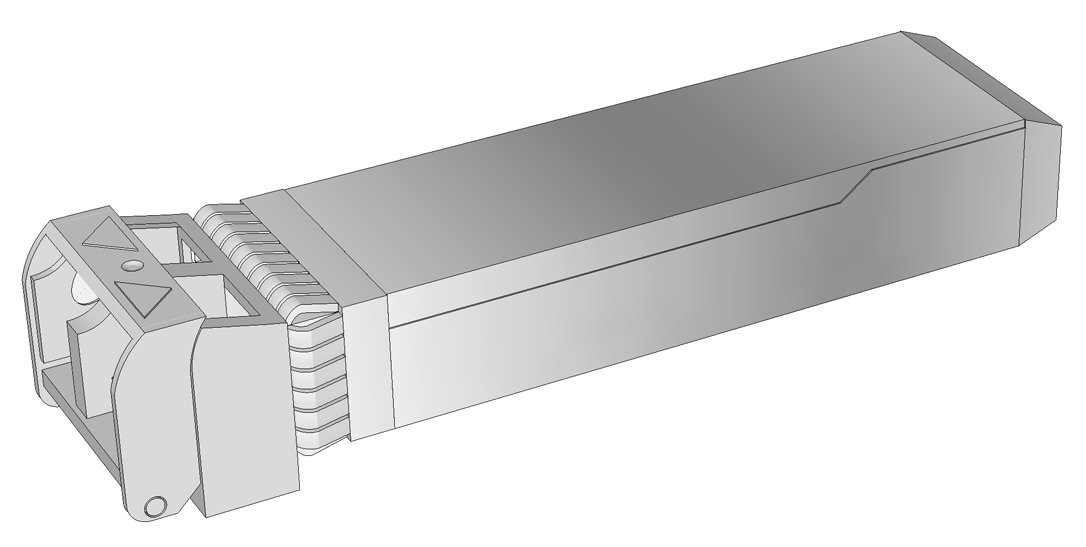

      図 2-4  一般的な光トランシーバ


      image:一般的な光トランシーバを示すイメージ。
    3. Universal HBA にすぐにケーブルを接続しない場合は、トランシーバにダストプラグを再度取り付けます。
