銅線ケーブルを接続する
Universal HBA にトランシーバを取り付ける予定がない場合は、この手順を実行します。Universal HBA にデバイスを接続するには、任意の SFP+ ダイレクトアタッチ Twinax 銅線ケーブルを使用します。
- 銅線ケーブルの一方の端を Universal HBA 上の空の SFP+ ケージに挿入します。
ケーブルが完全に挿入され、固定されていることを確認します。
Figure 2–7 に、銅線ケーブルで Universal HBA を接続する方法を示します。

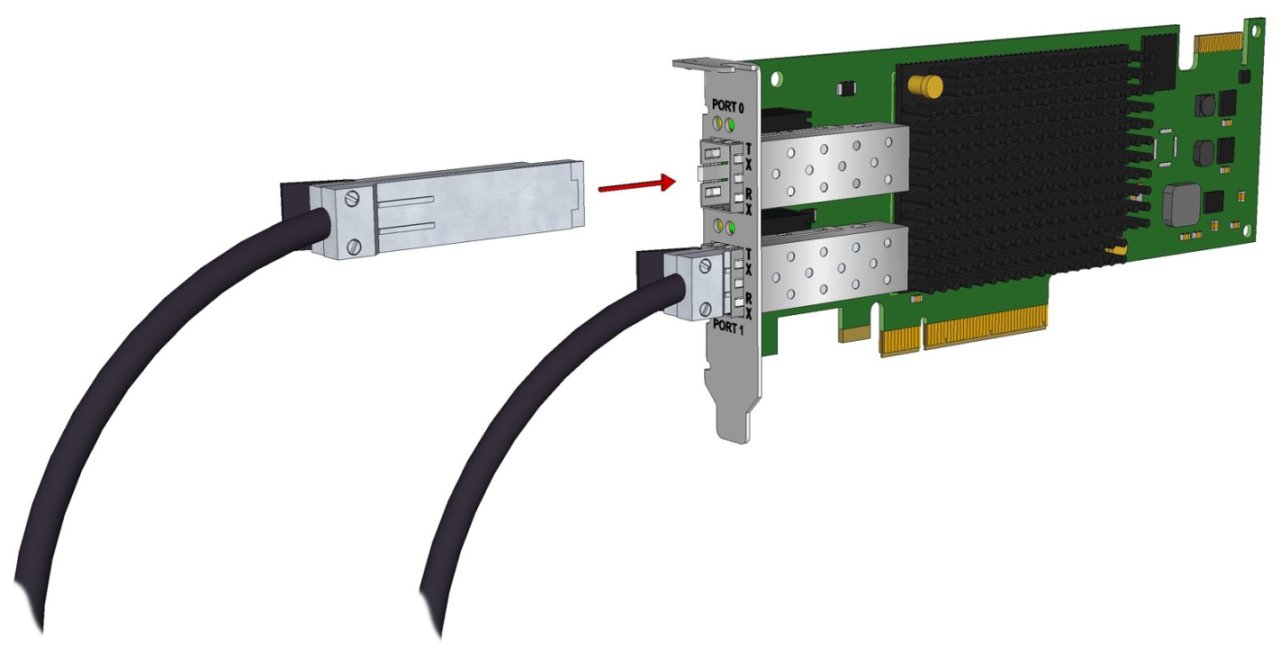

図 2-7 銅ケーブルの接続
- 銅線ケーブルを Universal HBA に接続したら、ケーブルの他方の端を FC または FCoE デバイス上の空の SFP+ ケージに挿入します。
