SP カードを取り付ける (FRU)

このセクション内のコンポーネントを保守するときには、AC 電源コードのプラグを抜いて、ESD 保護を使用します。

Before You Begin

• 保守性に関する考慮事項の詳細は、コンポーネントの保守性を参照してください。

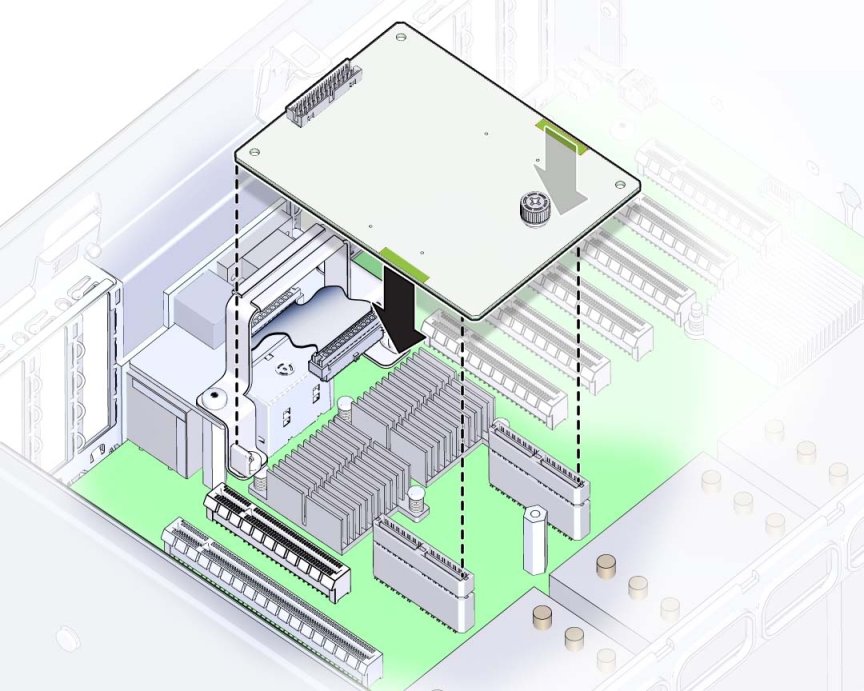

1. 2 つのマザーボードコネクタが下向きになるように SP カードを配置します。

   緑色の脱落防止機構付きねじの頭が上を向くようにします。

2. SP カード下面のコネクタをマザーボード上のコネクタに合わせます。

   ねじ穴とカード固定部品を使用して位置を合わせます。位置が合うと、固定部品にカードの端が収まります。



3. 2 つのコネクタをかみ合わせるには、カードの両端にある 2 か所の緑色の加圧ポイントを使用してゆっくりカードを押し下げます。

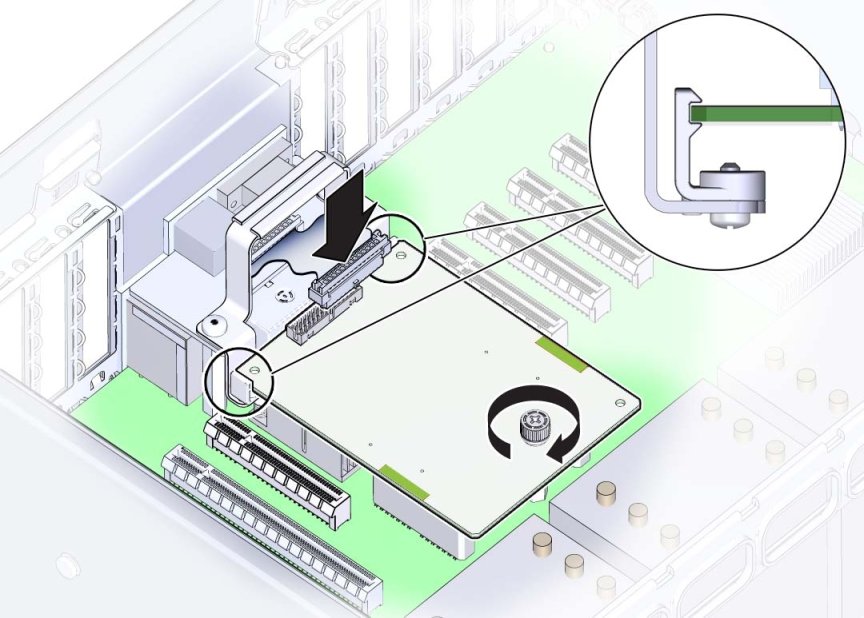

4. SP カードケーブルを SP カード上のコネクタに接続します。

5. カードを固定するには、緑色の脱落防止機構付きねじを締めます。
6. 稼働に向けサーバーを準備します。サーバーの稼働の準備を参照してください。
