SP カードを取り外す (FRU)

このセクション内のコンポーネントを保守するときには、AC 電源コードのプラグを抜いて、ESD 保護を使用します。

image:静電気防止用リストストラップを装着する方法を示す図。

Before You Begin

  1. 保守の対象となるサーバーを準備します。コールド保守のためのサーバーの準備を参照してください。

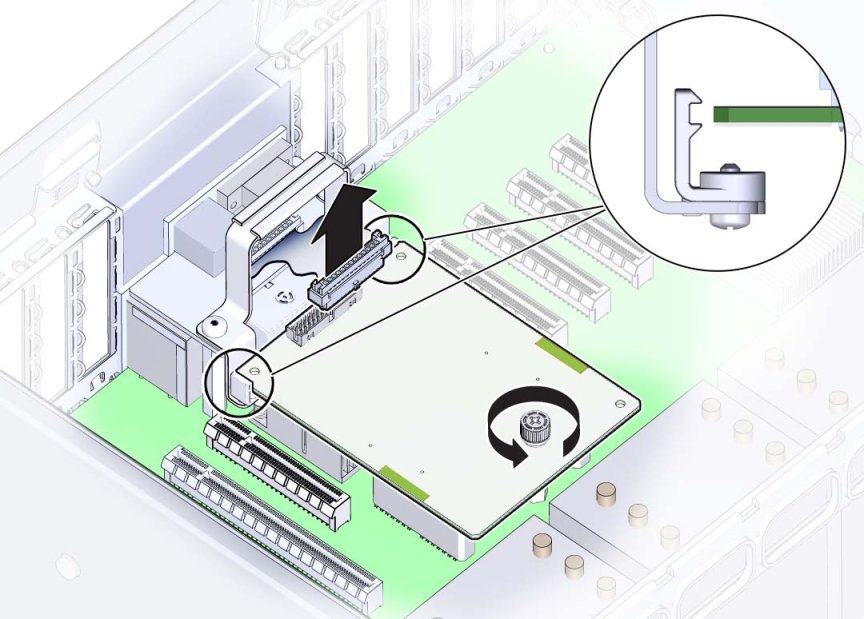

  2. SP カードのケーブルを取り外します。

    SP カードはマザーボード上の 2 つのグループの PCIe スロットの間にあります。


    image:SP カードを取り外す方法を示す図。
  3. SP カード上部にある緑色の脱落防止機構付きねじを完全に緩めます。

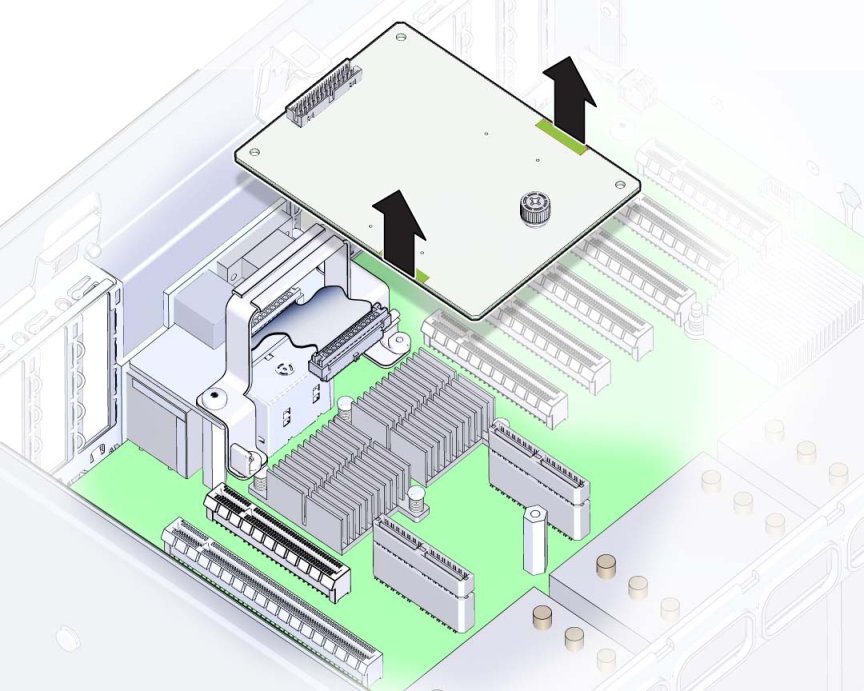

  4. SP カードを取り外すには、上方に引き上げてサーバーの外側に出します。
    image:SP カードを取り外す方法を示す図。

Next Steps
