マザーボードを交換する (FRU)

このセクション内のコンポーネントを保守するときには、AC 電源コードのプラグを抜いて、ESD 保護を使用します。

image:静電気防止用リストストラップを装着する方法を示す図。

マザーボードを交換するには、マザーボード上の内部コンポーネントを取り外し保管しておきます。

Before You Begin

  1. 保守の対象となるサーバーを準備します。コールド保守のためのサーバーの準備を参照してください。
  2. SP カードを取り外します。SP カードを取り外す (FRU)を参照してください。
  3. スロット割り当てをメモして、サーバーからすべての PCIe カードを取り外します。PCIe カードを取り外すを参照してください。

    交換用マザーボードのスロット構成と障害の発生したボードの構成が一致している必要があります。

  4. サーバーに 2 基の CPU がある場合は、ファンボードのリボンケーブルを損傷させないように、エアバッフルを慎重に取り外します。

    バッフルをゆっくりと持ち上げ、前面の端がリボンケーブルから離れるように取り外します。


    Caution

    Caution  ‐  コンポーネントが損傷します。バッフルをサーバーから垂直に持ち上げると、ファンボードのリボンケーブルを傷付ける可能性があります。エアバッフルの前面支持脚はケーブルの下にあります。


  5. メモリーライザーカードをすべて取り外します。メモリーライザーカードを取り外すを参照してください。
  6. ファンボードのリボンケーブルをマザーボードから取り外します。
  7. マザーボードから CPU とヒートシンクを取り外します。ヒートシンクおよび CPU を取り外す (FRU)を参照してください
  8. シャーシにマザーボードを固定している緑色の脱落防止機構付きねじを緩めます。

    このねじはマザーボードの左前面隅の FM3 の裏にあります。

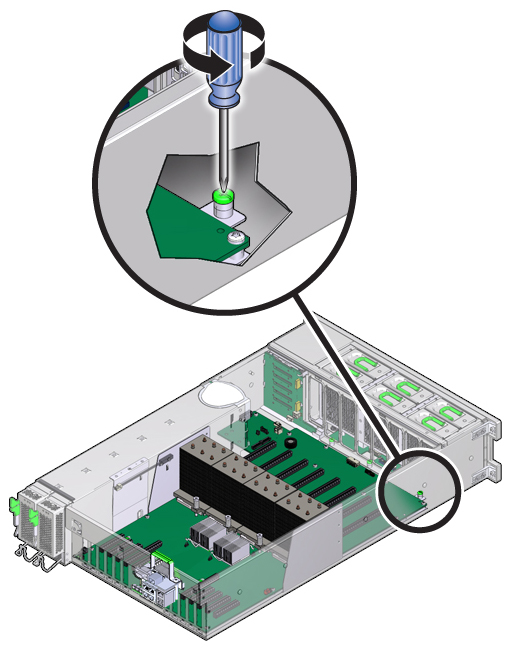

    image:マザーボード上の脱落防止機構付きねじの場所とゆるめるところを示す図。
  9. 電源バックプレーン、ディスクドライブバックプレーン、およびファンボードをマザーボードに接続しているすべてのケーブルを取り外します。
  10. 通気仕切りを持ち上げてシャーシから取り外します。
  11. 電源バックプレーンをマザーボードに固定している 4 本のバスバーねじを外します。

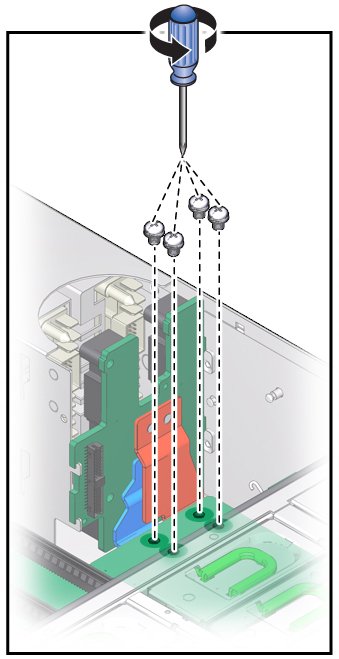

    image:4 本のバスバーねじの取り外しを示す図。
  12. 電源装置カバー上にある爪を使用して、ケーブルを脇に寄せます。

    マザーボードは金属プレート上に搭載されています。このプレートには 8 つの切り欠き付きスロットがあり、これらをシャーシの下部に取り付けられた 8 つのスタンドオフと合わせます。スタンドオフによってマザーボードとプレート構成部品がシャーシに固定されています。構成部品の固定を外すには、構成部品をサーバー前面方向にスライドさせて、持ち上げて外に出します。

  13. マザーボードの固定を外すには、メモリーライザーカードガイドと SP カードスロットの上にあるハンドルを使用して、マザーボードをサーバーの前面方向にスライドさせます。

    このアクションにより、マザーボードとプレートアセンブリの固定が外れます。

  14. サーバー背面と反対方向にゆっくりとスライドさせながらマザーボードの手前側を持ち上げ、ロケータインジケータライトのパイプ延長部品がシャーシの背面壁の穴から出るようにします。

    注 ‐  取り外し中、ロケータインジケータライトのパイプ延長が外れた場合は、サーバーから外しておきます。延長部品は光をとおす透明のプラスチック製の部品で、サーバーの背面からロケータインジケータスイッチをアクティブにできます。

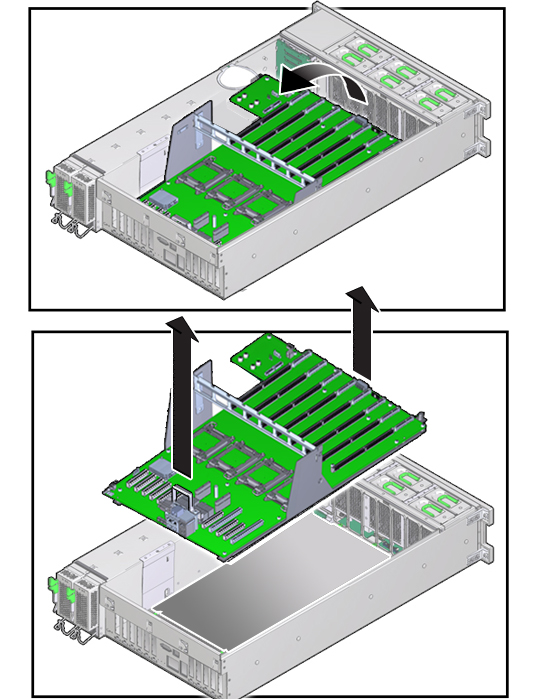

    image:マザーボードの取り外しを示す 2 枠の図。
  15. マザーボードを取り外すには、ゆっくりと上方に持ち上げてサーバーの外に出します。
  16. 交換用のマザーボードをメモリーライザーカードガイドと SP カードスロット上のハンドルを使用して持ち上げます。

    注 ‐  ロケータインジケータの脱着可能ライトパイプ延長部品がインジケータスイッチに接続していることを確認します。延長部品は光をとおす透明のプラスチック製の部品で、サーバーの背面からロケータスイッチをアクティブにできます。

    PCIe スロットがサーバー背面、メモリーライザーカードスロットが手前になるようにマザーボードを配置します。

  17. メモリーライザーカードスロットが手前を向くようにマザーボードをサーバーの上に合わせます。
  18. マザーボードをサーバー内に入れ、マザーボードの後ろ側にあるロケータインジケータのライトパイプ延長部品をサーバー背面の壁の穴に通します。

    スイッチ操作に問題がなく、くぼんだ位置からきちんと戻ることを確認します。

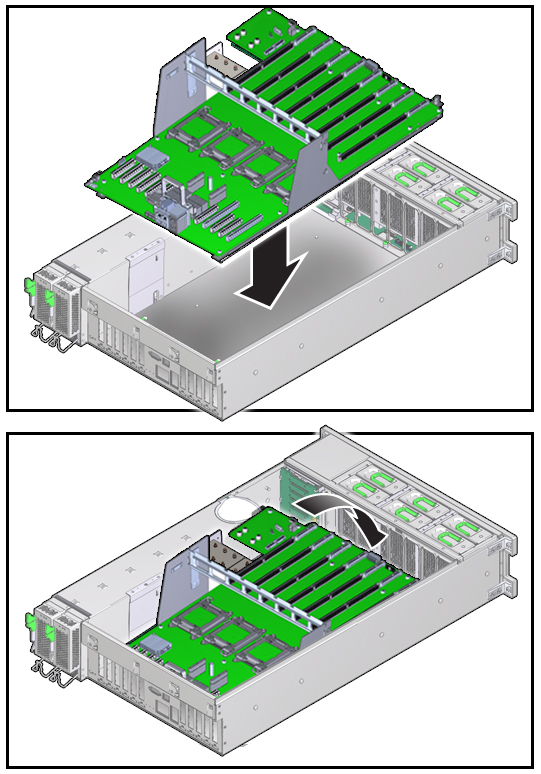

    image:マザーボードの取り付けを示す 2 枠の図
  19. マザーボードの下面に付いているプレート上の切り欠き付きの穴が、シャーシのロッキングスタンドオフと合っていることを確認します。
  20. マザーボードをサーバー背面方向にスライドさせます。

    このアクションにより、マザーボードがロックされ、マザーボードプレート上の脱落防止機構付きねじがシャーシのねじ穴に合います。

  21. マザーボードをシャーシに固定するには、脱落防止機構付きねじを締めます。

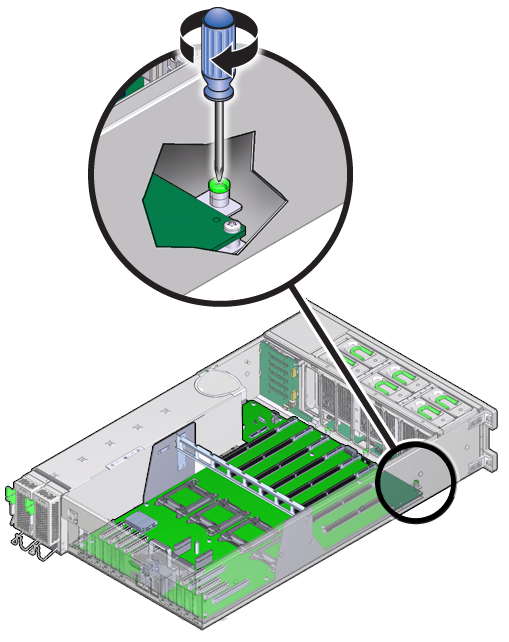

    image:マザーボード上の緑色の脱落防止機構付きねじを締めるところを示す図。
  22. CPU を取り付ける前に、CPU カバープレート関連のソケットを取り外します。CPU カバープレートを取り外す (FRU)を参照してください。
  23. CPU とヒートシンクを取り付けます。ヒートシンクおよび CPU を取り付ける (FRU)を参照してください。
  24. 電源バックプレーンをマザーボードに固定するための 4 本のバスバーねじを取り付けて締めます。
  25. 通気仕切りをガイドに合わせてサーバー内に入れて取り付けます。仕切りの各フランジが側壁上の対応するスロットに収まり、障害検知ボタンのプランジャーがマザーボード上のボタンと合っていることを確認します。
  26. 電源バックプレーン、ディスクドライブバックプレーン、およびファンボードからのケーブルをすべて、マザーボードに接続します。
  27. メモリーライザーをすべて取り付けます。

    メモリーライザーカードを取り付けるを参照してください。

  28. 2 CPU システムの場合はエアバッフルを取り付け、バッフル前面の脚がファンボードのリボンケーブルの下になるようにします。
  29. PCIe カードをすべて取り付けます。

    PCIe カードを取り付けるを参照してください。

  30. SP カードを取り付けます。SP カードを取り付ける (FRU)を参照してください。
  31. 電源装置バックプレーンカバープレートを取り付けます。

    注 ‐  電源装置バックプレーンカバープレートの上にケーブルを配線しないでください。
  32. 稼働に向けサーバーを準備します。サーバーの稼働の準備を参照してください。

    注 ‐  認定保守要員は、保守契約および保証範囲の確認に使用される製品シリアル番号を、正しい製品シリアル番号に再設定することが必要な場合があります。
