PCIe カードを取り付ける

このセクション内のコンポーネントを保守するときには、AC 電源コードのプラグを抜いて、ESD 保護を使用します。

image:静電気防止用リストストラップを装着する方法を示す図。

この手順では、PCIe カードを取り付ける方法を説明します。


Caution

Caution  ‐  コンポーネントが損傷します。PCIe カードの取り外しまたは取り付けを行う前に、サーバーのすべての電源が切断されていることを確認してください。この手順を実行する前に、電源ケーブルを外しておく必要があります。


Before You Begin

  1. PCIe カードを開梱し、静電気防止用マットの上に置きます。
  2. 保守の対象となるサーバーを準備します。コールド保守のためのサーバーの準備を参照してください。
  3. PCIe カードの固定バーを外すには、バーを押し下げてサーバーの後部壁面から離し、直立する位置まで持ち上げます。
    image:PCIe ロックバーを開く方法を示す図。

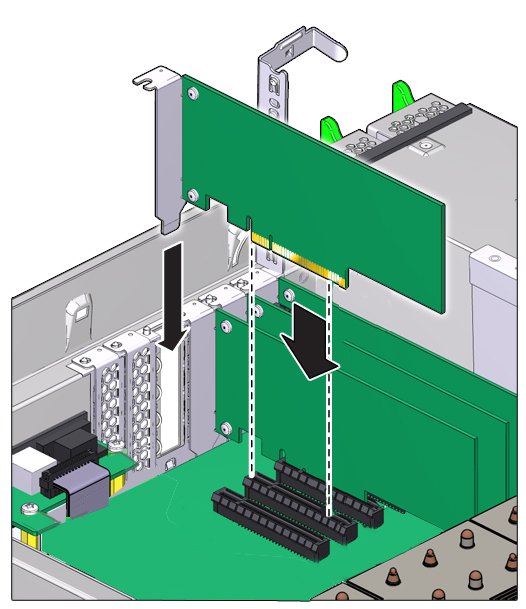

  4. PCIe カードを PCIe カードスロットに取り付けます。
    image:PCIe の取り付けを示す図。

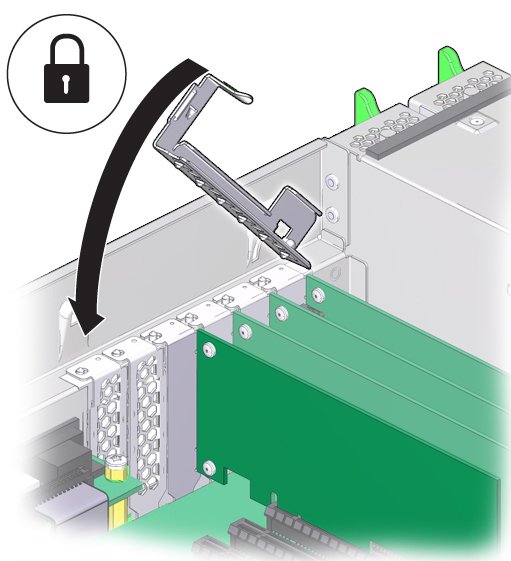

  5. PCIe カードスロットのクロスバーを閉じたロック位置に戻します。
    image:PCIe ロックバーを閉じている図。
  6. 稼働に向けサーバーを準備します。サーバーの稼働の準備を参照してください。
  7. 障害の発生した PCIe カードを取り付け中の PCIe カードと交換する場合は、Oracle ILOM を使用して、PCIe カード障害を手動でクリアします (ハードウェア障害メッセージのクリアを参照)。
  8. 必要なオペレーティングシステムのインストールなど、PCIe カードの構成に関する情報については、PCIe カードに付属のドキュメントを参照してください。

    RAID 構成を構築または復旧する手順については、『LSI MegaRAID SAS ソフトウェアユーザーズガイド』を参照してください。このドキュメントは http://www.lsi.com/support/sun で入手できます。
