DVD ドライブまたは DVD ドライブフィラーパネルを取り外す

このセクションのコンポーネントを保守する際は、AC 電源コードを外してください。

image:電源ケーブルの取り外しを示す図。

この手順では、DVD ドライブまたは DVD ドライブフィラーパネルを取り外す方法について説明します。

Before You Begin

  1. 保守の準備を行います (コールド保守のためのサーバーの準備を参照)。

    DVD ドライブを交換するには、サーバーが電源から切断されている必要があります。

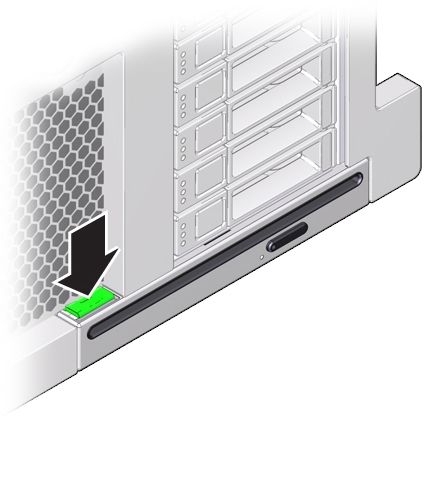

  2. サーバーの前面で、DVD ドライブまたはフィラーパネルの左上隅にあるラッチを押し下げます。
    image:この本文で説明しているアクションを示す図。

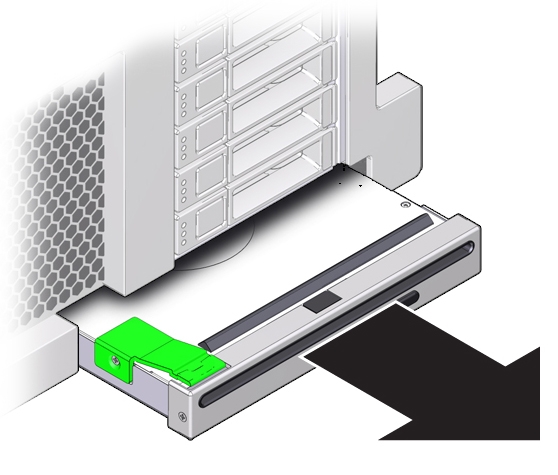

  3. DVD ドライブまたはフィラーパネルをサーバーから引き出します。

    Caution

    Caution  ‐  DVD ドライブまたはフィラーパネルを取り外した場合は必ず別の DVD ドライブまたはフィラーパネルに交換してください。そうしない場合は、通気が十分に確保されず、サーバーが過熱する恐れがあります。



    image:この本文で説明しているアクションを示す図。

Next Steps
