ファンモジュールを取り付ける

この手順では、ファンモジュールをサーバーに取り付ける方法を説明します。

ファンモジュールは電源を入れたまま保守できるコンポーネントです。ファンモジュールを保守するために、サーバーの電源を切断したり、サーバーのカバーを取り外したりする必要はありません。ただし、サーバーのラック構成によっては、ファンモジュールを取り扱うために、ラックからサーバーを少し引き出す必要がある場合があります。ホットサービス中にラックからサーバーを少し引き出す際は、注意してください。サーバーの背面にあるケーブル (特に電源コード) が外れないようにしてください。また、コールドサービスを使用してこの手順を実行することもできます。ラックからサーバーを少し引き出すためのオプションの手順は、この手順に含まれています。

Before You Begin

• 保守性に関する考慮事項の詳細は、コンポーネントの保守性を参照してください。

• ファンモジュールの指定の詳細は、コンポーネントの指定を参照してください。

1. 保守の対象となるサーバーを準備します。ホット保守のためのサーバーの準備を参照してください。

   コールドサービス手順を実行するには、コールド保守のためのサーバーの準備を参照してください。

2. ファンモジュールの向きを調整して、モジュール下部にあるコネクタがスロット内部のコネクタの位置に合い、すべての切り欠けとラベルが正しく配置されるようにします。

   確実に正しい向きで取り付けられるように、ファンモジュールには切り欠けがあります。

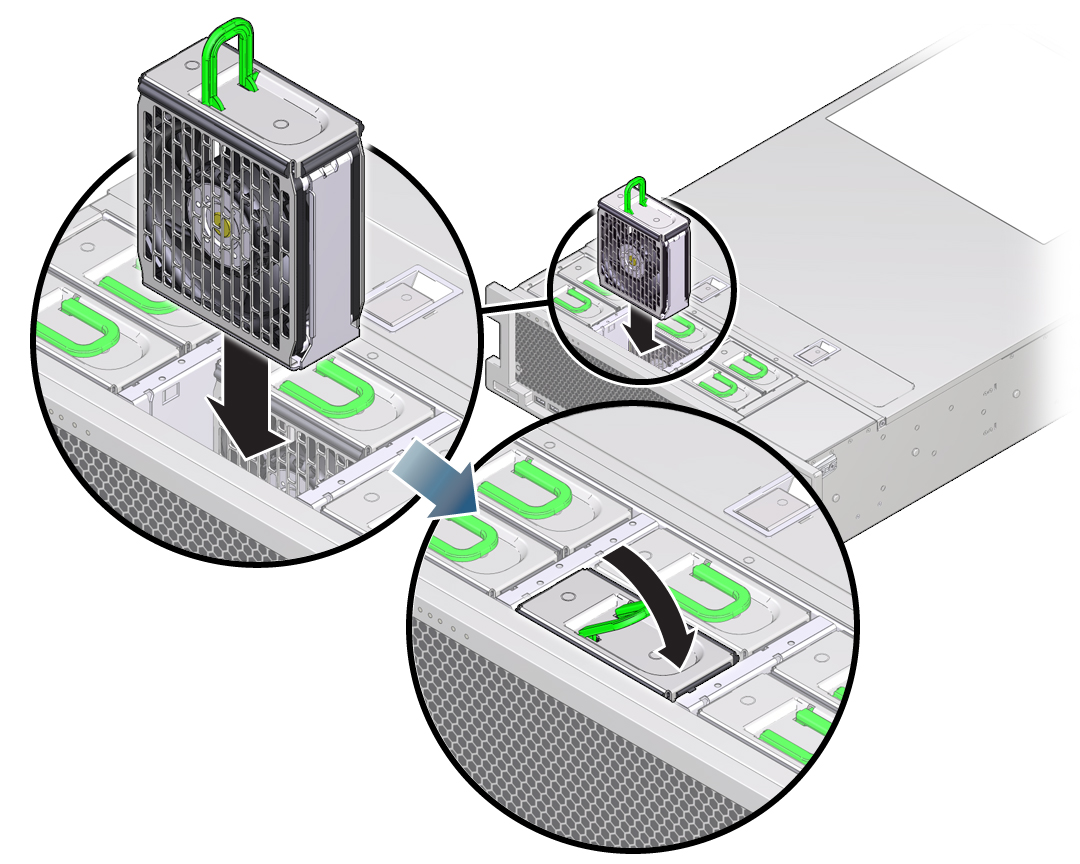

3. ファンモジュールをスロット内に挿し込み、止まるまでスライドさせます。
4. ファンモジュールがしっかり固定されるまで、ファンモジュール上部の「ラッチをかけるためにここを押す」ラベルを下に押します。
5. 緑色の OK インジケータが点灯していることを確認します。
6. サーバーのフロントパネルの上部のファンインジケータと保守要求インジケータが点灯していないことを確認します。

   システムインジケータの位置については、サーバーのフロントパネルの機能およびサーバーのバックパネルの機能を参照してください。

7. 必要に応じて、サーバーを通常のラック位置に戻します。
   1. ケーブルが引っかかったり挟まれたりしていないことを確認します。
   2. 所定の位置に固定されるまで、サーバーをラック内にスライドさせます。
   3. 必要に応じて、CMA を閉じます。
8. コールドサービス手順を実行した場合は、サーバーの電源を入れます。
