外部コンポーネントと機能
次のセクションでは、サーバーのフロントパネルとバックパネルの機能を吹き出しで説明します。
サーバーのフロントパネルの機能

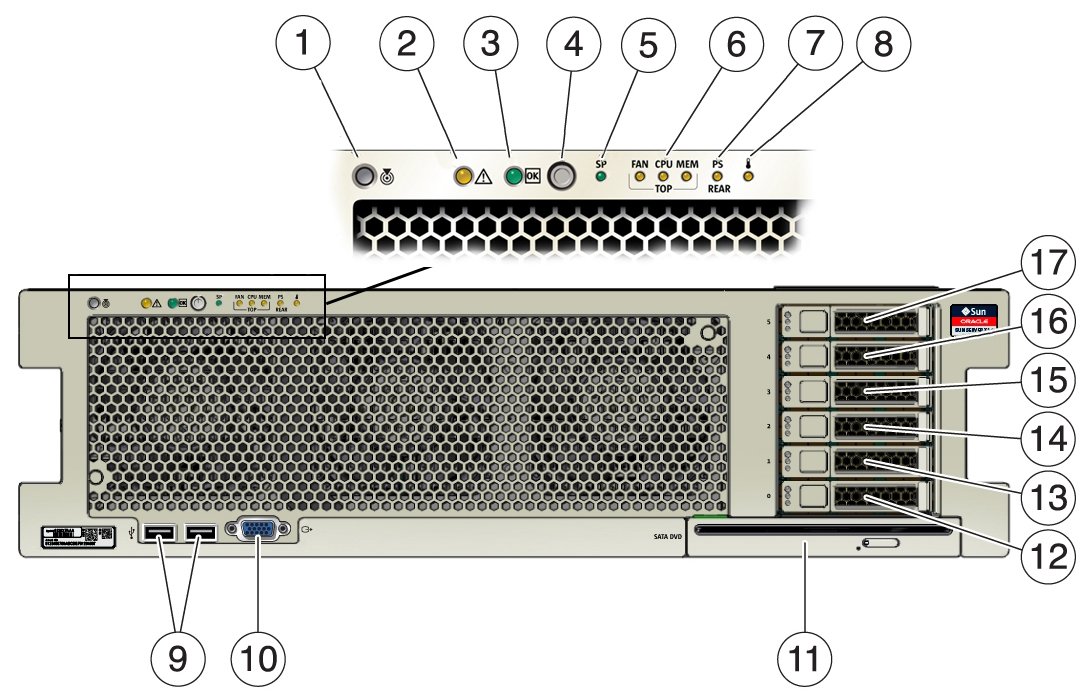

次の図はサーバーのフロントパネルを示し、その機能について説明しています。
|
|
|
1
|
位置特定 LED/位置特定ボタン: 白色
|
|
2
|
保守要求 LED: オレンジ色
|
|
3
|
電源/OK LED: 緑色
|
|
4
|
電源ボタン
|
|
5
|
SP OK/障害 LED: 緑色/オレンジ色
|
|
6
|
ファンモジュール (FAN)、プロセッサ (CPU)、およびメモリーの保守要求 LED (3): オレンジ色
|
|
7
|
電源装置 (PS) の障害 (保守要求) LED: オレンジ色
|
|
8
|
過熱警告 LED: オレンジ色
|
|
9
|
USB 2.0 コネクタ (2)
|
|
10
|
DB-15 ビデオコネクタ
|
|
11
|
SATA DVD ドライブ (オプション)
|
|
12 - 17
|
ストレージドライブスロット 0 - 5 (下から上)
|
|
サーバーのバックパネルの機能

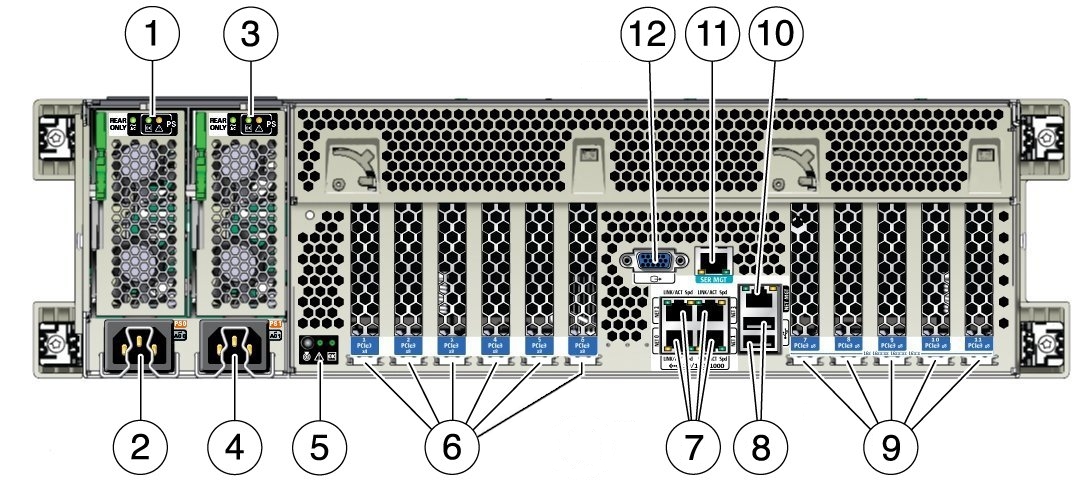

次の図はサーバーのバックパネルを示し、その機能について説明しています。
|
|
|
1
|
電源ユニット (PSU) 0 インジケータパネル
|
|
2
|
PSU 0 AC 差し込み口
|
|
3
|
PSU 1 インジケータパネル
|
|
4
|
PSU 1 AC 差し込み口
|
|
5
|
システムステータスインジケータパネル
|
|
6
|
PCIe カードスロット 1 - 6
|
|
7
|
ネットワーク (NET) 10 GbE ポート: NET0 – NET3
|
|
8
|
USB 2.0 コネクタ (2)
|
|
9
|
PCIe カードスロット 7 - 11
|
|
10
|
サービスプロセッサ (SP) ネットワーク管理 (NET MGT) ポート
|
|
11
|
シリアル管理 (SER MGT)/RJ-45 シリアルポート
|
|
12
|
DB-15 ビデオコネクタ
|
|
