プロセッササブシステム

Sun Server X4-4 では Intel Xeon E7-8895 v2 15 コア 2.8 GHz プロセッサが使用され、2 種類の CPU ベース構成 (2 CPU 構成と 4 CPU 構成) がサポートされています。

2 CPU 構成

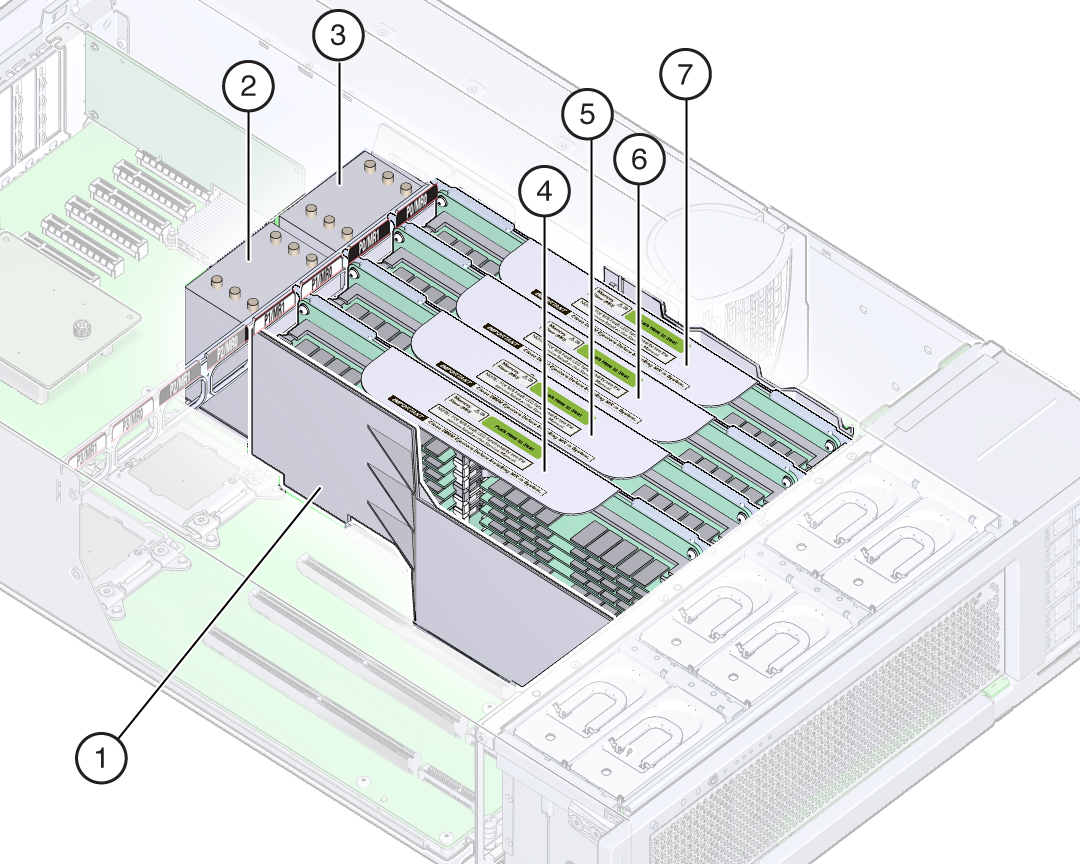

2 基の CPU が搭載されているサーバーでは、CPU とヒートシンクがソケット 0 および 1 に、CPU カバープレートがソケット 2 および 3 に取り付けられています。この構成ではメモリーライザーカード 4 つと、最大の冷却機能を得るための気流制御用のエアバッフルが必要になります。次の図は、2 CPU サーバー構成を特徴付けるコンポーネントを示しています。

image:最小 CPU 構成のサーバー内部を示す図
吹き出し
説明
1
エアバッフル
2
CPU P1
3
CPU P0
4
メモリーライザーカード P1/MR1
5
メモリーライザーカード P1/MR0
6
メモリーライザーカード P0/MR1
7
メモリーライザーカード P0/MR0

詳細は、2 CPU ブロック図を参照してください。

4 CPU 構成

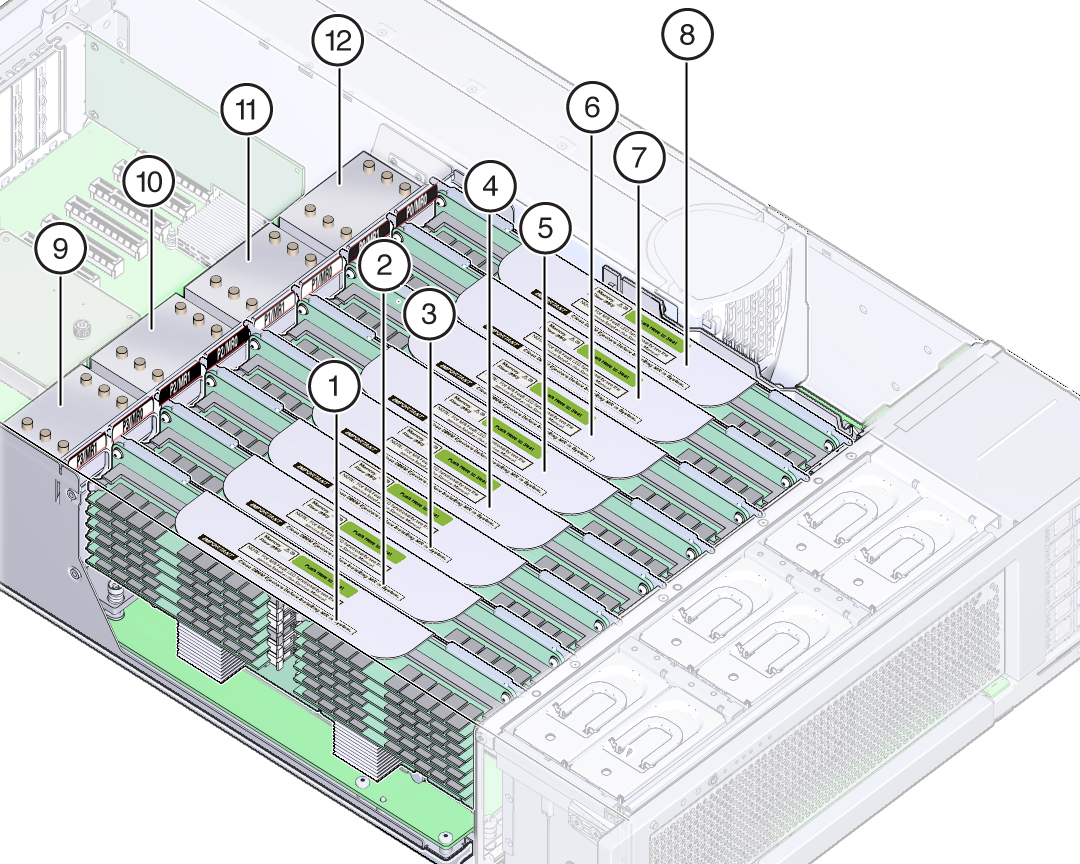

4 基の CPU に加え、この構成では 8 つのメモリーライザーカードが必要になります。次の図は、4 CPU 構成のサーバー内のコンポーネントを示しています。

image:4 CPU サーバーのサーバー内部を示す図。
吹き出し
説明
吹き出し
説明
1
メモリーライザーカード P3/MR1
7
メモリーライザーカード P0/MR1
2
メモリーライザーカード P3/MR0
8
メモリーライザーカード P0/MR0
3
メモリーライザーカード P2/MR1
9
CPU P3
4
メモリーライザーカード P2/MR0
10
CPU P2
5
メモリーライザーカード P1/MR1
11
CPU P1
6
メモリーライザーカード P1/MR0
12
CPU P0

4 CPU 構成では、冗長 QPI インターコネクトにより、システム起動時に動作している CPU が無効になっている CPU を迂回でき、耐障害性が向上します。

詳細は、4 CPU ブロック図を参照してください。
