ファンモジュールのリファレンス

6 つのファンモジュールは、シャーシの前面にあり、マザーボードの 3 つの冷却ゾーンの冷却を実現します (詳細は、冷却サブシステム を参照)。ファンは電源を入れたまま保守可能で、ラックからサーバーを少し引き出すことで取り扱うことができます。ファンモジュールを保守するためにサーバーのカバーを取り外す必要はありません。


Caution

Caution  ‐  異常な温度上昇の状態によるサーバーのシャットダウンまたはコンポーネントの損傷。ファンモジュールはシステムを冷却します。ファンモジュールに障害が発生したら、できるだけ早く交換してください。内側の列のファンを取り外す場合、サーバーの過熱を防ぐため 30 秒以内に交換してください。


ファンモジュールのステータスインジケータの機能について、次に説明します。

ファンモジュールインジケータ

ファンモジュールの障害が検出されると、次のインジケータが点灯します。


注 ‐  ファンの障害によってシステムの動作温度が上昇すると、システム障害インジケータが点灯することがあります。システムインジケータの位置については、サーバーのフロントパネルの機能およびサーバーのバックパネルの機能を参照してください。

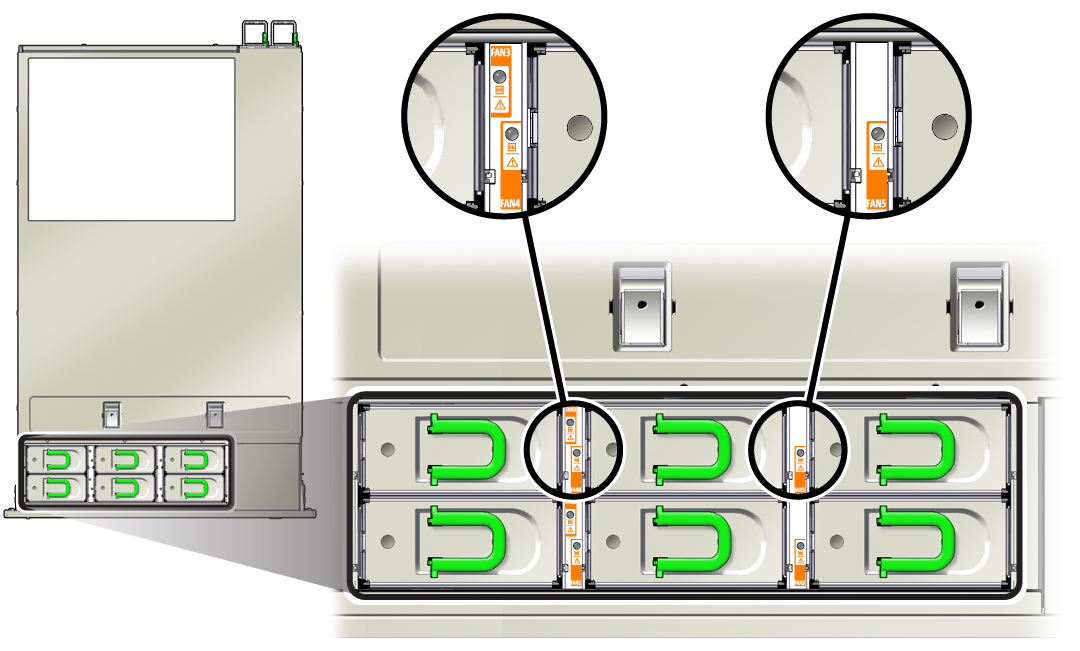

各ファンモジュールには、サーバーの上部から見えるインジケータがあります。

image:ファンモジュールのステータスインジケータの位置を示す図。

電源 OK インジケータ

image:OK アイコン

緑のインジケータ。システムの電源が投入されており、ファンモジュールが正常に機能しています。

保守要求インジケータ

image:保守要求のアイコン

オレンジ色のインジケータ。ファンモジュールに障害が発生しています。

システムによってファンモジュールの障害が検出されると、サーバーのフロントパネルおよびバックパネルの保守要求インジケータも点灯します。
