ファンモジュールを取り外す

ファンモジュールはマザーボードとそのコンポーネントにサーバー冷却を提供します。ファンモジュールは、冗長性を実現するために、ペア (前の列と後ろの列) で並べて配置されます。障害が発生したファンモジュールを取り外す場合は、すぐに交換してください。

ファンモジュールは電源を入れたまま保守できるコンポーネントです。ファンモジュールを保守するために、サーバーの電源を切断したり、サーバーのカバーを取り外したりする必要はありません。ただし、サーバーのラック構成によっては、ファンモジュールを取り扱うために、ラックからサーバーを少し引き出す必要がある場合があります。(ラックからサーバーを少し引き出すためのオプションの手順は、この手順に含まれています。)ホットサービス中にラックからサーバーを少し引き出す際は、注意してください。サーバーの背面にあるケーブル (特に電源コード) が外れないようにしてください。オプションとして、コールドサービスを使用してこの手順を実行することもできます。

Before You Begin

  1. 保守の対象となるサーバーを準備します。ホット保守のためのサーバーの準備を参照してください。

    コールドサービス手順を実行するには、コールド保守のためのサーバーの準備を参照してください。

  2. 必要に応じて、サーバーをスライドさせてラックから少し引き出します。
    1. サーバーの背面に、サーバーを引き出すのに十分なケーブルの長さとスペースがあることを確認してください。

      サーバー付属のケーブル管理アーム (CMA) には蝶番が使用されており、サーバーを簡単に保守位置まで引き出せるようになっています。ただし、ケーブルによってスライド移動が妨げられたり、ケーブルの損傷が発生することがないことを確認する必要があります。必要であれば、ケーブルにラベルを付けてサーバーの背面から取り外します。

    2. (オプション) サーバーの背面にアクセスするために CMA を移動するには、CMA を外すを参照してください。
    3. サーバーの前面で、2 つの緑色のラッチを内側に押し込みスライドレールを解放します。
      image:サーバーを保守位置に位置付ける方法を示す図。
  3. ファンモジュールのインジケータを使用して、障害のあるファンモジュールを特定します。

    保守要求インジケータはファンモジュール上にあります。点灯したオレンジ色の保守要求インジケータが、障害のあるコンポーネントを特定します。詳細については、ファンモジュールのリファレンスを参照してください。

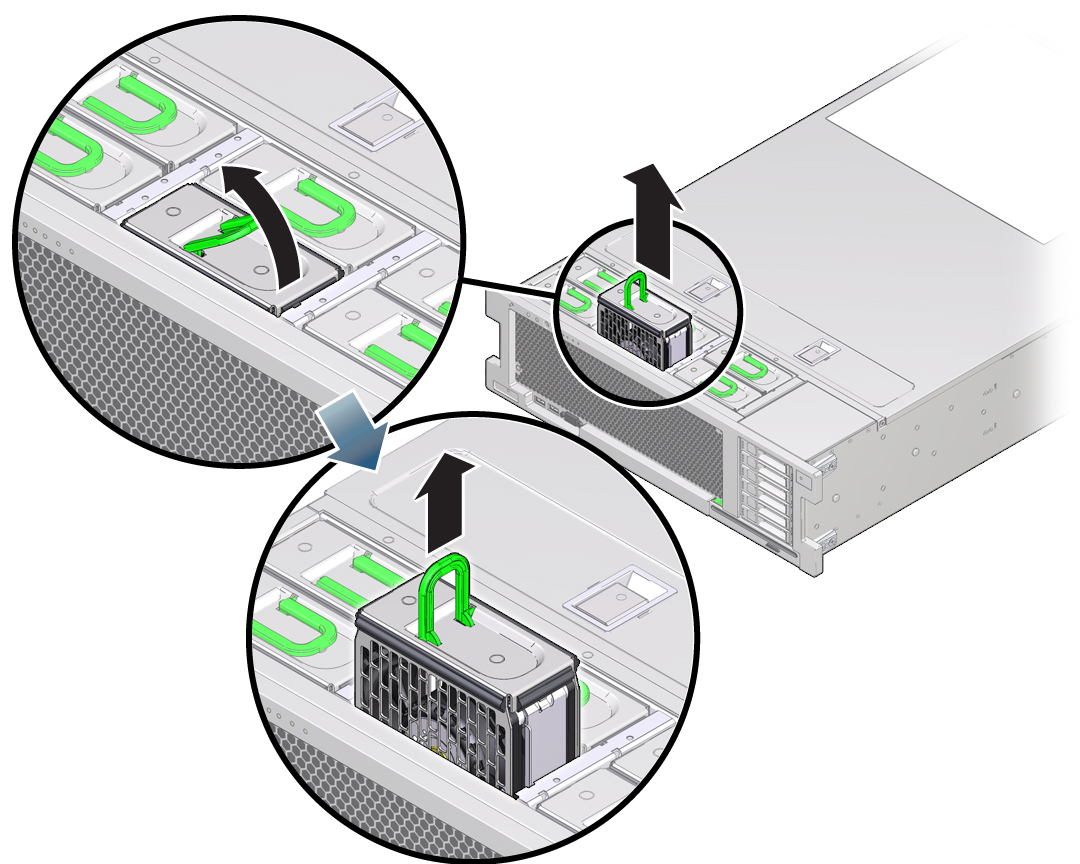

  4. ファンモジュールの緑のハンドルを持ち上げ、そのハンドルを使用してモジュールをサーバーからまっすぐ上に引き出します。

    Caution

    Caution  ‐  コンポーネントが損傷します。取り外す際にファンモジュールを過度に動かしたり揺すったりすると、ファンモジュールボードの内部コネクタが損傷する可能性があります。ファンモジュールを取り外す際、前後に揺すらないでください。



    image:ファンモジュールを取り外す方法を示す図。
