電源装置を取り付ける

この手順では、電源装置 (PSU) を取り付ける方法を説明します。PSU を取り付ける際は、ラッチのヒンジの近くにある歯止めにより、スロットが PSU ベイの側壁に固定されていることを確認してください。歯止めは、PSU コネクタを PSU バックプレーンに固定するために必要な手がかりとなります。

Sun Server X4-4 用の正しい電源装置は A239C モデルです。


Caution

Caution  ‐  システムが過熱してシャットダウンします。正しくないモデルの電源装置を取り付けると、サーバーが過熱する可能性があります。サポートされているモデルのみを取り付けてください。


Before You Begin

  1. 必要に応じて、障害のある電源装置を取り外します。電源装置を取り外すを参照してください。
  2. 保守の対象となるサーバーを準備します。ホット保守のためのサーバーの準備を参照してください。

    コールドサービス手順を実行するには、コールド保守のためのサーバーの準備を参照してください。

  3. 電源装置のハンドルが開いた位置にあることを確認します。
  4. 電源装置を、空いている電源装置ベイの位置に合わせます。
  5. 電源装置をベイ内に挿し込み、止まるまでスライドさせます。
  6. 電源装置を固定するには、所定の位置にロックされるまで、リリースハンドルを上方に回転させます。

    注 ‐  ハンドルのヒンジにある歯止めは、電源装置ベイの下部にあるスロットにかみ合う必要があります。

    ハンドルを上方に回転させることにより、電源装置がサーバー内に引き込まれ、内部コネクタと接続されます。

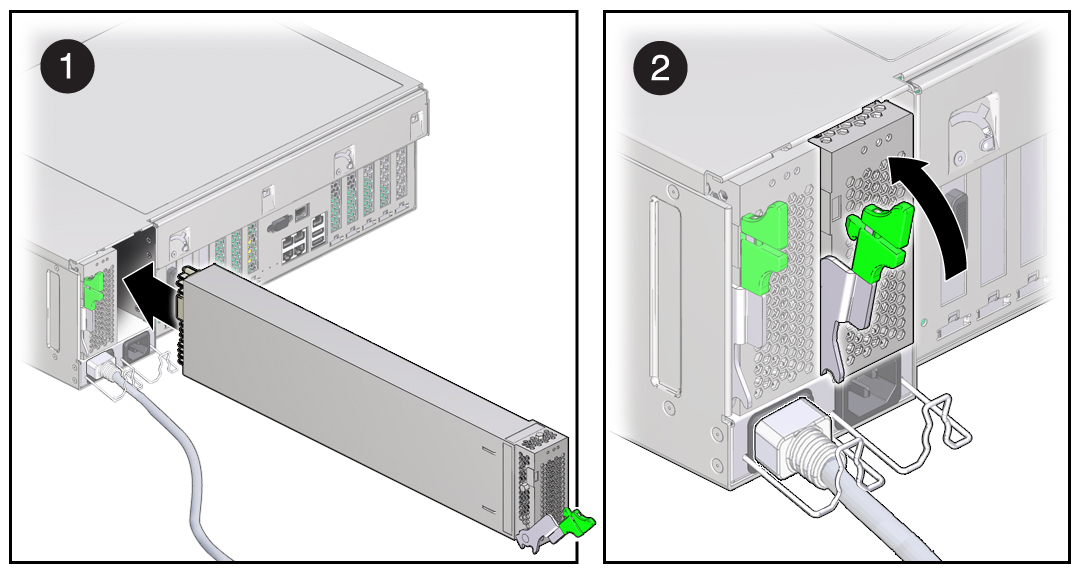

    image:サーバーに電源装置を取り付ける方法を示す複数段階の図。
  7. AC 電源コードを電源装置に接続します。
  8. AC 供給インジケータが点灯していることを確認します。

    詳細については、電源装置のリファレンスを参照してください。

  9. 次のインジケータが点灯していないことを確認します。
  10. コールドサービス手順を実行した場合は、サーバーの電源を入れます。
