システムバッテリ (CRU) の交換

このセクション内のコンポーネントを保守するときには、AC 電源コードのプラグを抜いて、ESD 保護を使用します。

image:静電気防止用リストストラップを装着する方法を示す図。

システムバッテリは、サーバーの電源が切断されて AC 電源が供給されない間、システム時間を維持します。障害が発生したときにシステムバッテリの取り外しと取り付けを行うには、次の手順を使用します。


Caution

Caution  ‐  バッテリの取り外しまたは取り付けを行う場合は、事前にサーバーの電源をすべて切断してください。これらの手順を実行する前に、システムから電源ケーブルを取り外す必要があります。


  1. 保守の準備を行います。コールド保守のためのサーバーの準備を参照してください。

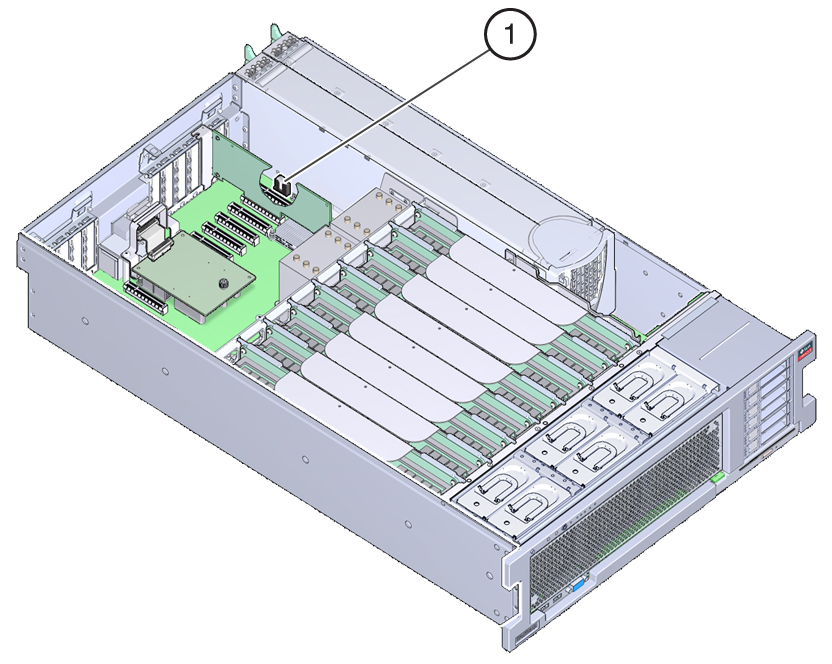

    バッテリは、PCIe スロット 1 と電源装置の側面の間に、サーバーの背面方向に配置されています。


    image:システムバッテリの位置を示す図。
    凡例
    説明
    1
    システムバッテリ
  2. 必要に応じて、スロット 1 の PCIe カードを取り外します。PCIe カードを取り外すを参照してください。

    バッテリを取り扱うには、カードの取り外しが必要な場合があります。

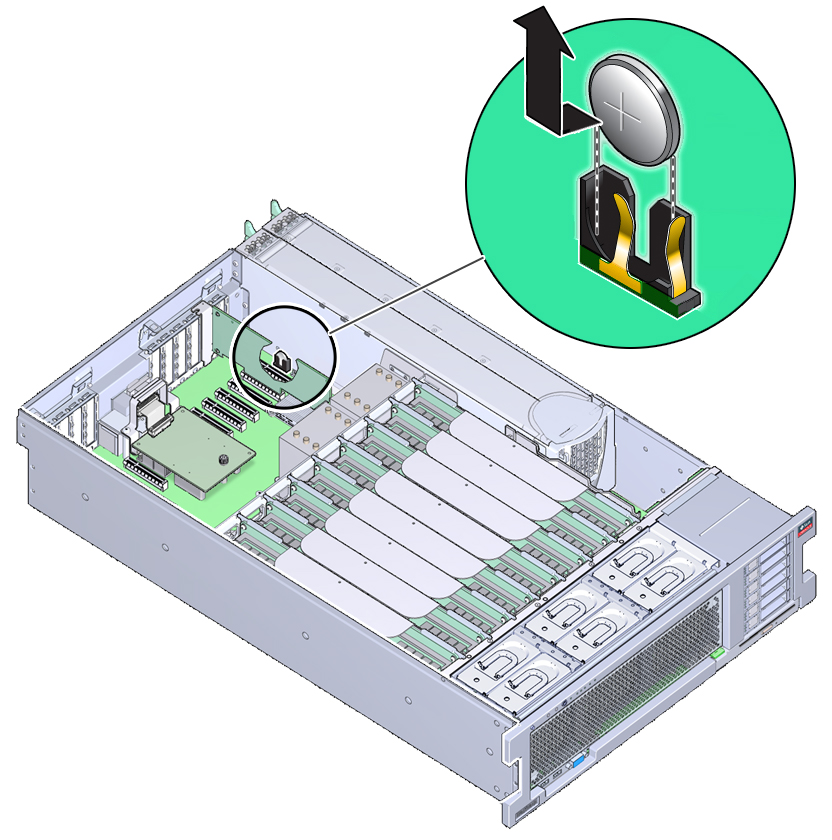

  3. バッテリホルダーからバッテリを取り外すため、バッテリの背面 (マイナス側) を金属製の爪の方向 (プラス側) に押し、バッテリを持ち上げてバッテリホルダーから外します。

    爪を押すときは、変形しないように注意してください。


    Caution

    Caution  ‐  コンポーネントが損傷します。バッテリのプラス側にある金属製の爪が変形しないようにしてください。金属製の爪は、バッテリを確実に接続された状態に保ち、バッテリをホルダーに固定します。



    image:システムバッテリを取り外す方法を示す図。

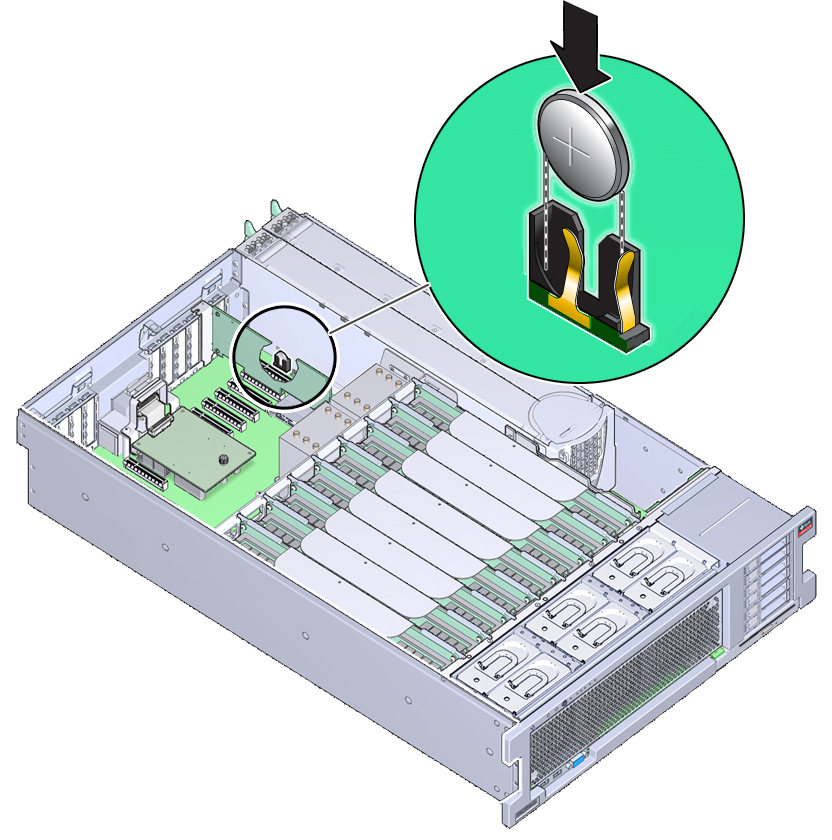

  4. 新しいバッテリをバッテリホルダーに押し入れます (プラス極が、バッテリを押さえる金属製の爪の側)。

    バッテリのプラス極には、プラス記号 (十字) のマークが付いています。


    image:システムバッテリを取り付ける方法を示す図。
  5. サービスプロセッサが NTP を使用するように構成されていない場合は、Oracle ILOM の CLI または Web インタフェースを使用して、Oracle ILOM クロックをリセットする必要があります。

    注 ‐  サービスプロセッサが時間情報プロトコル (NTP) を使用してネットワークタイムサーバーと同期するように構成されている場合は、サーバーの電源を投入してネットワークに接続すると、すぐに Oracle ILOM クロックがリセットされます。

    手順については、Oracle Integrated Lights Out Manager 3.2.2 のドキュメントライブラリ (http://www.oracle.com/goto/ILOM/docs) を参照してください。

  6. 稼働に向けサーバーを準備します。サーバーの稼働の準備を参照してください。
  7. BIOS 設定ユーティリティーを使用して、システムの時間とシステムの日付を更新します。

    BIOS 設定ユーティリティーの使用については、ブート時のサーバーの保守を参照してください。
