電源装置のリファレンス

サーバーには電源装置が 2 基あります。電源装置 2 基の構成により、冗長性が確保されます。これにより、電源装置のいずれかに障害が発生しても、サーバーを動作させることができます。ただし、サーバーが 1 基の電源装置で動作することになると、冗長性は存在しなくなり、予期しないシャットダウンやデータ損失のリスクが高くなります。冗長構成の一部である電源装置やコンポーネントに障害が発生した場合は、すぐに交換してください。

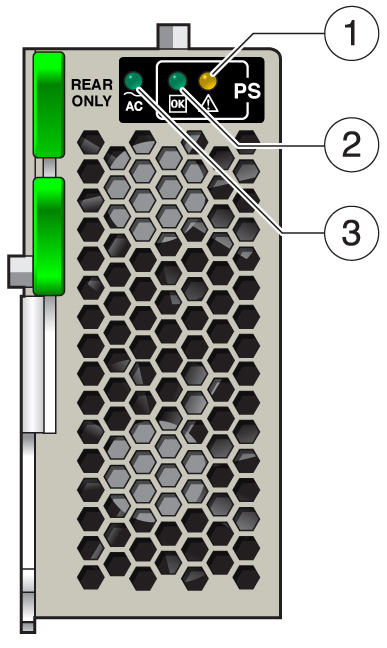

電源装置インジケータ

各電源装置にはインジケータパネルがあります。電源装置の障害が検出されると、次のインジケータが点灯します。

• 前面および背面の保守要求インジケータ

• サーバーの正面ベゼルにある、背面電源装置障害インジケータ

• 障害のある電源装置の保守要求インジケータ

システムインジケータの位置については、サーバーのフロントパネルの機能およびサーバーのバックパネルの機能を参照してください。

保守要求インジケータ

オレンジ色のインジケータ。電源装置に障害があり、保守に関する処置が必要であることを示しています。

DC OK インジケータ

緑のインジケータ。両方の DC 出力 (3.3V スタンバイおよび 12V 主) がアクティブであり、規定の範囲内であることを示しています。

AC OK インジケータ

緑色またはオレンジ色のインジケータ。次のことを示しています。

• 緑色: 動作範囲内の AC 電圧が電源装置に供給されています。

• オレンジ色: 動作範囲より低い AC 電圧が電源装置に供給されています。
