DIMM を取り付ける

このセクション内のコンポーネントを保守するときには、AC 電源コードのプラグを抜いて、ESD 保護を使用します。

image:静電気防止用リストストラップを装着する方法を示す図。

メモリーライザー (MR) カードのスロットに DIMM を取り付けるには、次の手順を使用します。

Before You Begin

  1. DIMM スロットの両端にある DIMM 取り外しレバーを全開位置にします。
  2. DIMM の位置を空きスロットに合わせます。

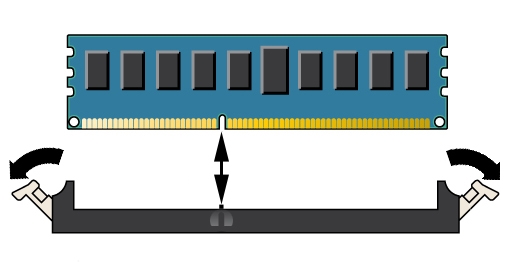

    DIMM には、DIMM スロットの突起部に合わせるために必要なノッチと切り欠けがあります。切り欠けにより、DIMM が確実に正しく取り付けられます。


    image:切り欠けを使用してスロットに合わせた DIMM を示す図。

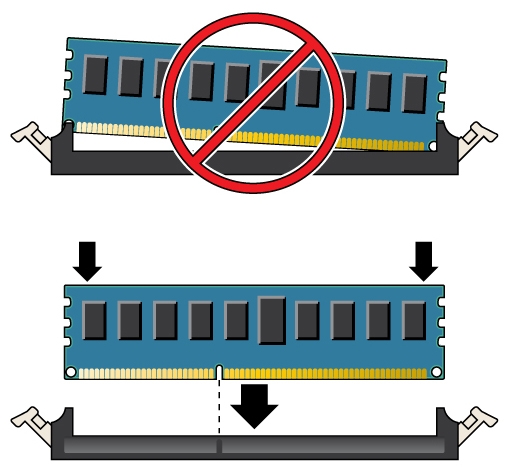

  3. 取り外しレバーが上がるまで、DIMM をスロット内にゆっくりと均等に押し込みます。

    DIMM をスロット内にさらに押し込むと、レバーが上がります。


    image:DIMM をスロット内に正しく挿入する方法を示す図。

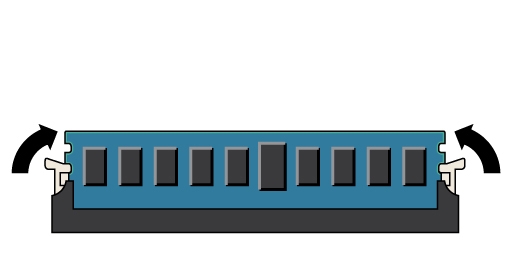

  4. レバーが完全に上がり、DIMM がスロットに固定されたことを確認します。
    image:スロット内の所定の位置に固定された DIMM を示す図。
  5. 上の手順を繰り返して、交換用のすべての DIMM を取り付けます。

    Caution

    Caution  ‐  コンポーネントが損傷します。開いている DIMM 取り外しレバーは、メモリーライザー (MR) カードの取り付け中に折れる可能性があります。MR カードの DIMM スロット取り外しレバーは、装着済みのものも未装着のものもすべて、カードをサーバーに取り付ける前に完全に閉じた位置にある必要があります。すべてのレバーが閉じていて、ロックされていることを確認してください。


Next Steps
