コンポーネントの指定

このセクションでは、内部スロットと外部スロットのスロット名の指定を示します。

ファンモジュールスロットの指定

6 つのファンモジュールスロットはサーバーの前面にあり、スロットが 3 つずつ 2 列に配置されています。スロットは左から右に指定されています。下の図のように、前の列の 3 つのスロットは FM0、FM1、および FM2 に指定されています。内側の列の 3 つのスロットは、FM3、FM4、および FM5 です。

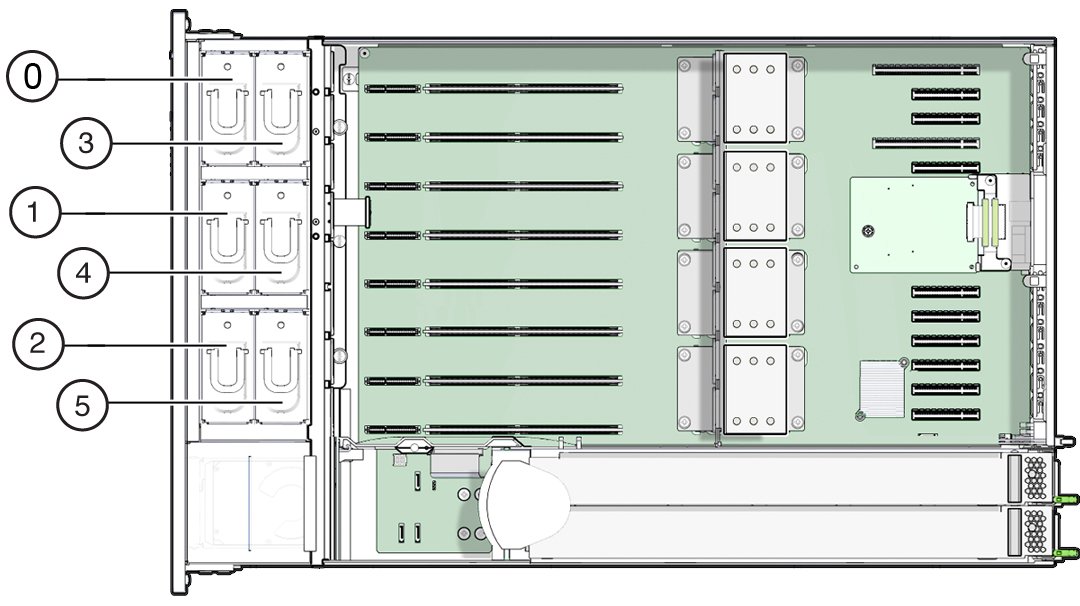

image:ファンモジュールの指定を示す吹き出しのある図。
吹き出し
説明
吹き出し
説明
0
ファンモジュール、FM 0
3
ファンモジュール、FM 3
1
ファンモジュール、FM 1
4
ファンモジュール、FM 4
2
ファンモジュール、FM 2
5
ファンモジュール、FM 5

CPU とメモリーライザーカードスロットの指定

サーバーの中央部分に 4 つの CPU ソケットがあり、(サーバーの前面から) 右から左に連続して指定されています。右端のソケットは CPU-0 で、P0 に指定され、左端のソケットは CPU-3 で、P3 に指定されています。

8 つのメモリーライザー (MR) カードスロットは、ファンモジュールスロットと CPU ソケットの間にあります。連続して右から左に、右端のスロットはスロット 0、左端のスロットはスロット 7 です。

スロットは 4 つの CPU ソケット (P0-P3) との関連付けによっても指定されています。2 つのスロットは各 CPU ソケットに割り当てられます。たとえば、スロット 0 および 1 は CPU ソケット P0 と対になり、P0/MR0 および P0/MR1 に指定されています。スロット 2 および 3 は CPU ソケット P1 と対になり、P1/MR0 および P1/MR1 に指定されています。このパターンで残りのスロットに番号が付けられます。

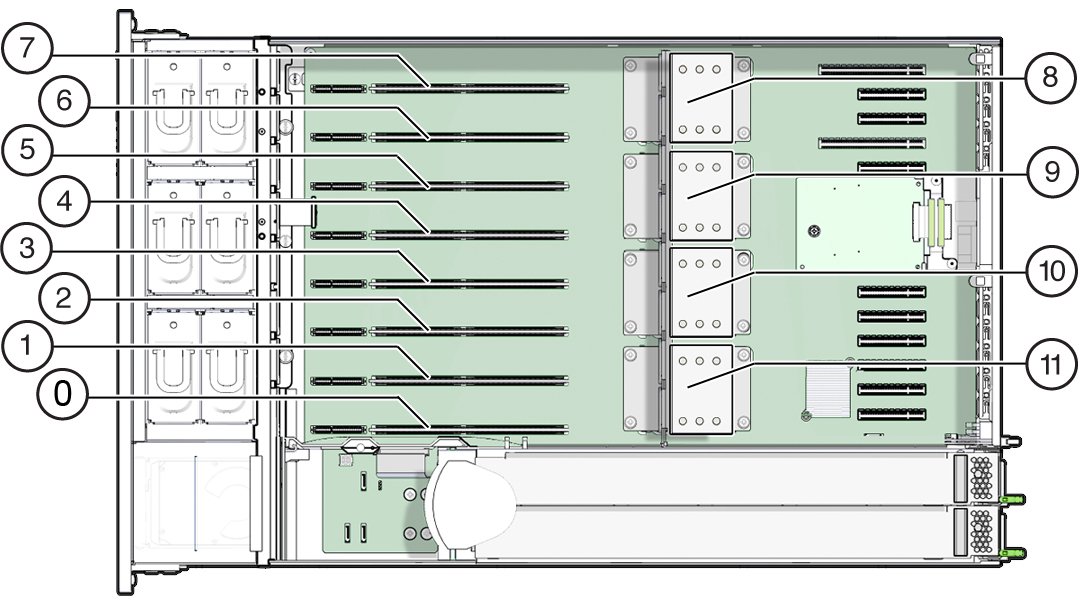

image:メモリーライザーカードスロットと CPU の位置と指定を示す図。
吹き出し
説明
吹き出し
説明
0
MR カードスロット 0、P0/MR0
6
MR カードスロット 6、P3/MR0
1
MR カードスロット 1、P0/MR1
7
MR カードスロット 7、P3/MR1
2
MR カードスロット 2、P1/MR0
8
CPU-3 (P3)
3
MR カードスロット 3、P1/MR1
9
CPU-2 (P2)
4
MR カードスロット 4、P2/MR0
10
CPU-1 (P1)
5
MR カードスロット 5、P2/MR1
11
CPU-0 (P0)

DIMM スロットの指定

DIMM スロットはメモリーライザーカードにあります。DIMM は 6 つのスロットの 2 つのバンク (計 12 のスロット) に配置されます。スロットは上から下の順に数字で指定されています。スロットの左のバンクは D0–D6 に指定されています。スロットの右のバンクは D7–D11 に指定されています。

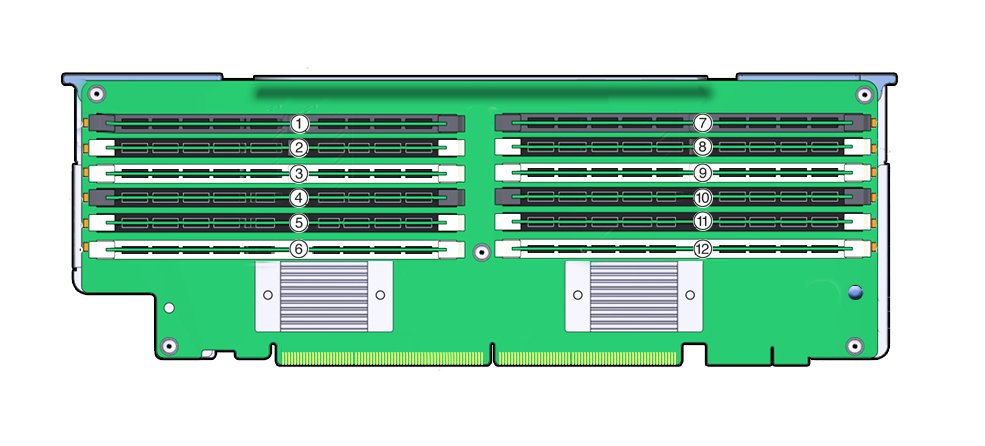

image:
吹き出し
説明
吹き出し
説明
1
スロット D0
7
スロット D6
2
スロット D1
8
スロット D7
3
スロット D2
9
スロット D8
4
スロット D3
10
スロット D9
5
スロット D4
11
スロット D10
6
スロット D5
12
スロット D11

電源装置の指定

2 つの電源装置スロットは、(サーバーの前面から) サーバーの右側にあり、右から左に指定されています。スロットはサーバーの背面から取り扱うことができます。サーバーの背面から左のスロットは PS-0 に指定され、右のスロットは PS-1 に指定されています。

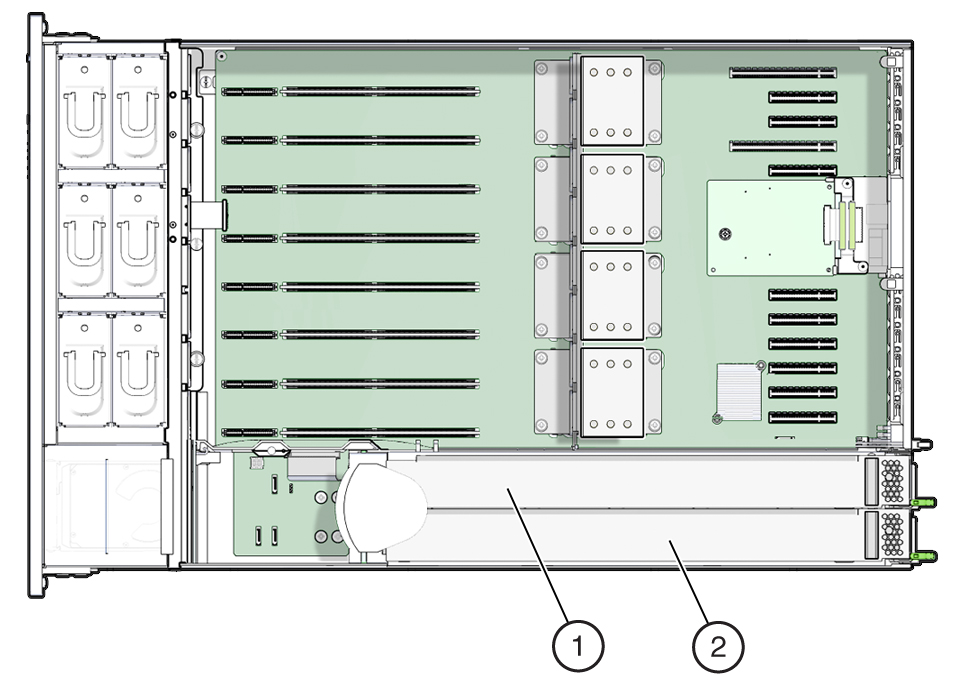

image:電源装置の位置と指定を示す図。
吹き出し
説明
吹き出し
説明
1
PS 1
2
PS 0

PCIe スロットの指定

11 個の PCIe スロットはサーバー内部の後部にあります。サーバーの前面から見ると、スロットは 2 つのグループに分かれていて、SP カードの右側にある 6 つが 1 つのグループ、SP カードの左側にある 5 つがもう 1 つのグループです。スロットは右から左に指定されています。右側の 6 つのスロットは、PCI-1 から PCI-6 に指定されています。左側の 5 つのスロットは、PCI-7 から PCI-11 に指定されています。

image:PCIe スロットの位置と指定を示す図。
吹き出し
説明
吹き出し
説明
1
PCIe 1
7
PCIe 7
2
PCIe 2
8
PCIe 8
3
PCIe 3
9
PCIe 9
4
PCIe 4
10
PCIe 10
5
PCIe 5
11
PCIe 11
6
PCIe 6

DVD、ストレージドライブ、および USB の指定

DVD ドライブは、サーバーの前面の右下の前側にあります。

6 つのストレージドライブスロットはサーバーの右側にあり、連続して下から上に指定されています。いちばん下のスロットは HDD-0、いちばん上のスロットは HDD-5 に指定されています。

2 つの内蔵 USB スロットは、ディスクバックプレーンボードと電源装置バックプレーンボードの間にあります。前方のスロットは USB-0、後方のスロットは USB-1 です。

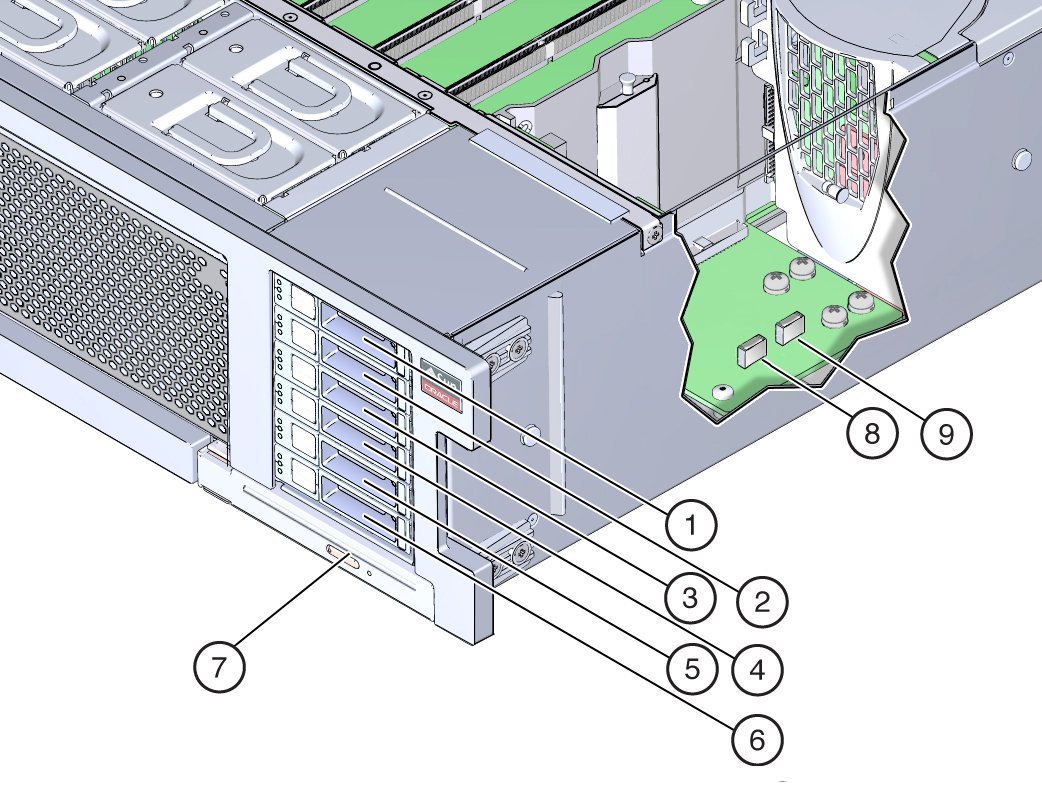

image:DVD、ストレージドライブ、および USB の位置と指定を示す図。
吹き出し
説明
吹き出し
説明
1
HDD 5
6
HDD 0
2
HDD 4
7
DVD
3
HDD 3
8
USB-0
4
HDD 2
9
USB-1
5
HDD 1
