システムの障害検知回路コンポーネント

次のセクションでは、システムの障害検知回路のコンポーネントの位置を示します。

• システムの障害検知ボタンと充電ステータスインジケータ

• メモリーライザーカードおよび CPU の障害インジケータ

• CPU 障害インジケータ

システムの障害検知ボタンと充電ステータスインジケータ

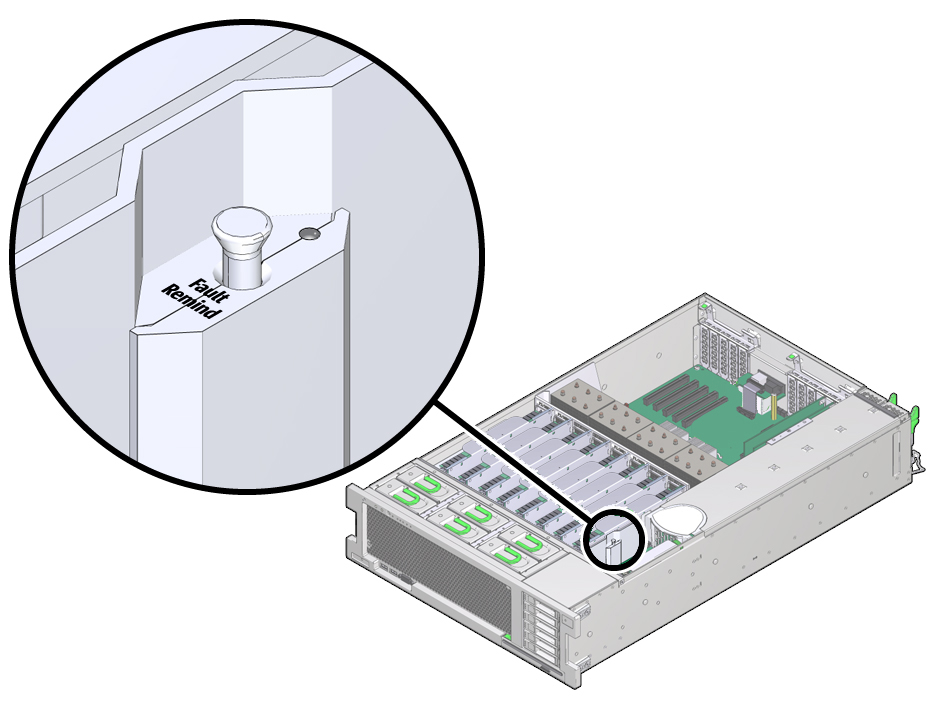

障害検知ボタンは、冷却ゾーン 1 と冷却ゾーン 2 の間の仕切り上にあります。充電ステータスインジケータはボタンの隣にあります。

メモリーライザーカードおよび CPU の障害インジケータ

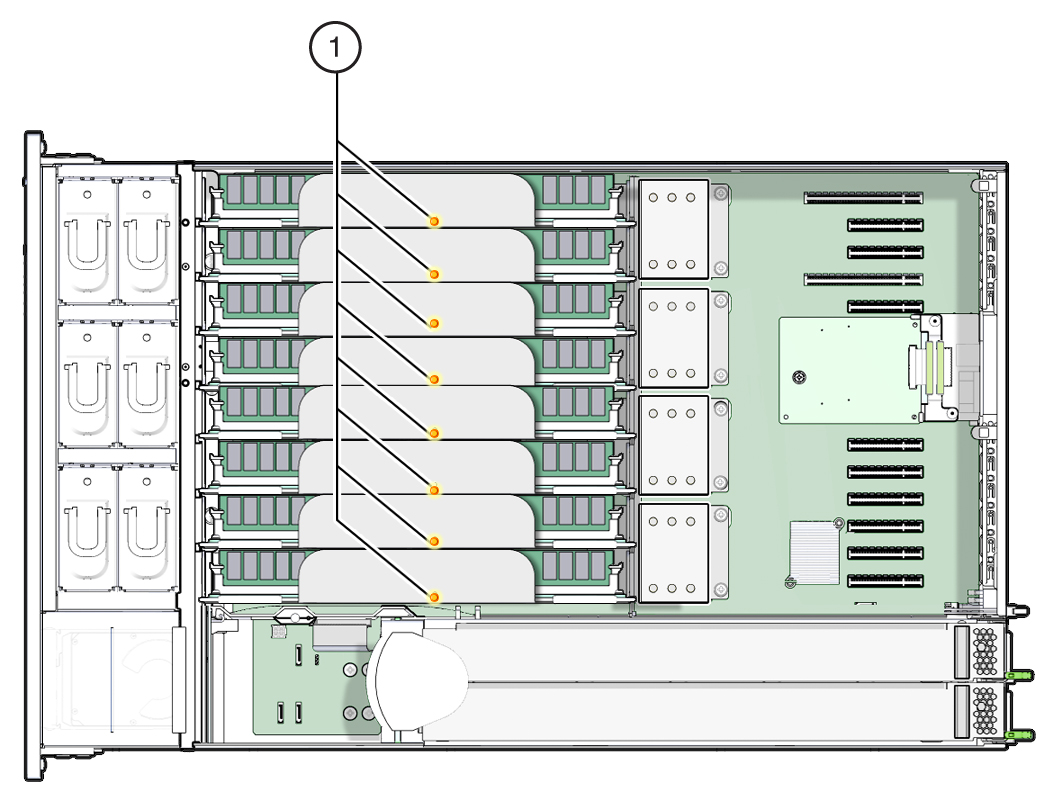

メモリーライザーカード障害インジケータ LED は、カード上部の小さい穴を通して見ることができます。

図の凡例 説明 1 メモリーライザーカード障害インジケータ

CPU 障害インジケータ

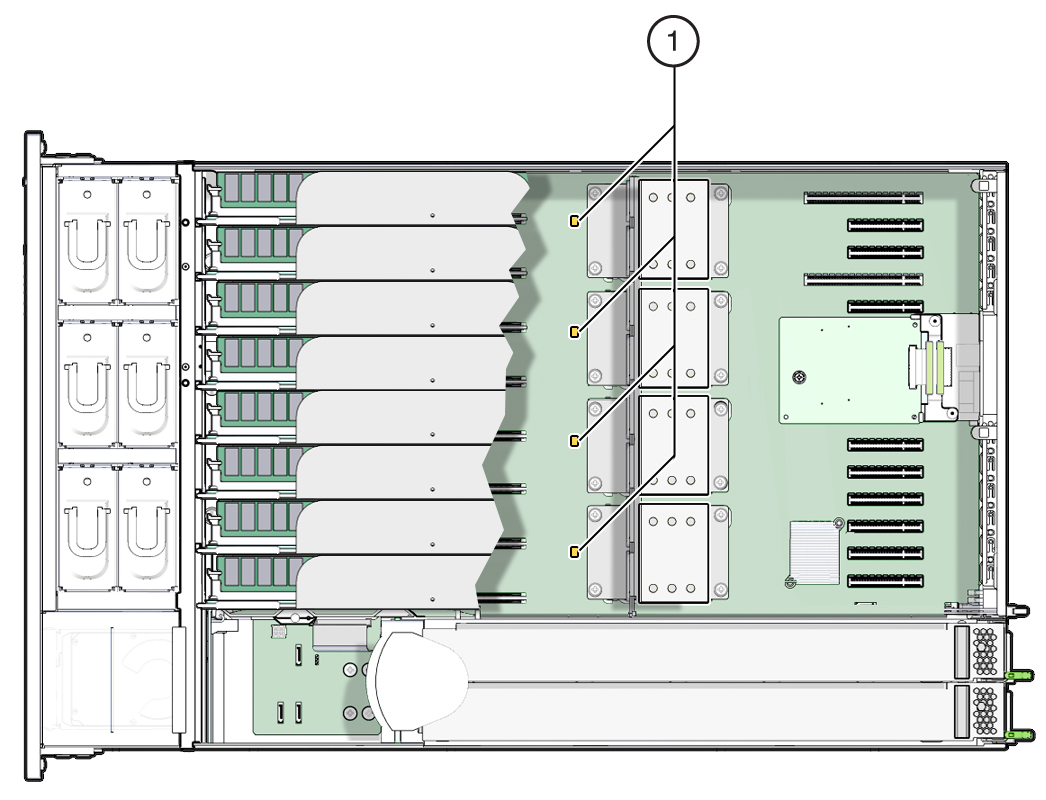

CPU 障害インジケータ LED は、マザーボードのメモリーライザーカードと CPU の間にあります。点灯した CPU 障害インジケータを見るには、サーバーの上部から下を見て、メモリーライザーカードと CPU の近くにあるサポートブラケットを通して見つけます。次の図は、CPU 障害インジケータの位置を示しています。

凡例 説明 1 CPU 障害インジケータ
