交換可能なコンポーネントの位置

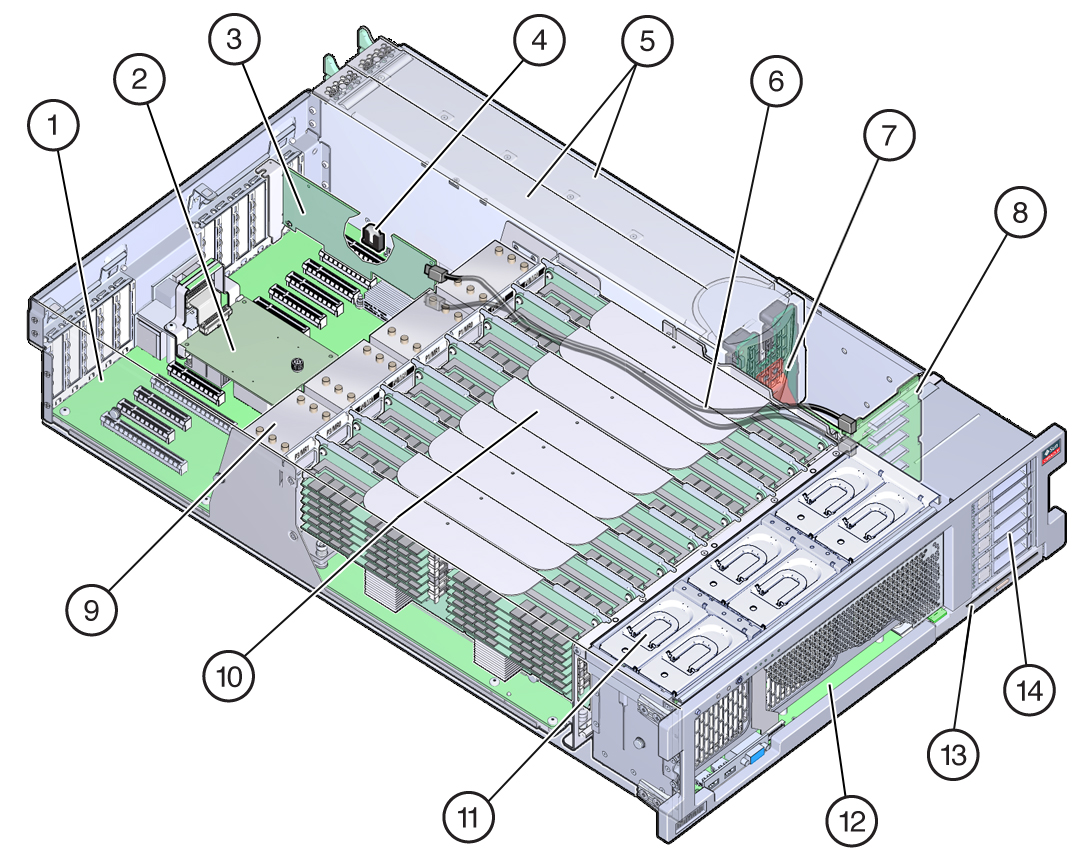

次の図に、Sun Server X4-4 のコンポーネントを示します。

交換可能なコンポーネント

image:サーバー内の交換可能なコンポーネントの位置を示す図。
吹き出し
説明
吹き出し
説明
1
マザーボード
8
ストレージドライブバックプレーンボード
2
SP カード
9
ヒートシンクおよび CPU (2 または 4)
3
HBA カード
10
メモリーライザーカード (4 または 8)
4
システムバッテリ (CR 2032)
11
ファンモジュール
5
電源装置
12
ファンボード
6
HBA ケーブル
13
DVD ドライブ
7
電源装置バックプレーンボード
14
ストレージドライブスロット (6)

コンポーネント (分解組み立て図)

image:サーバー内の交換可能なコンポーネントの分解組み立て図を示す図。
吹き出し
説明
吹き出し
説明
1
電源装置
9
エアバッフル (2 CPU 構成のみ)
2
電源装置バックプレーンボード
10
マザーボード
3
SP カード
11
ストレージドライブ
4
HBA/PCIe カード
12
DVD ドライブ
5
CPU
13
ファンモジュール
6
ヒートシンク
14
ファンボード
7
カバー
15
ストレージドライブバックプレーンボード
8
メモリーライザーカード
16
サーバーシャーシ
