PCIe カードを取り外す

このセクション内のコンポーネントを保守するときには、AC 電源コードのプラグを抜いて、ESD 保護を使用します。

image:静電気防止用リストストラップを装着する方法を示す図。

Caution

Caution  ‐  コンポーネントが損傷します。拡張カードの取り外しまたは取り付けを行う前に、サーバーのすべての電源が切断されていることを確認してください。この手順を実行する前に、電源ケーブルを外しておく必要があります。


Before You Begin

  1. 保守の準備を行います。コールド保守のためのサーバーの準備を参照してください。
  2. 取り外す PCIe カードを探します。

    PCIe スロットとその位置については、サーバーのバックパネルの機能を参照してください。

  3. 必要に応じて、PCIe カードが取り付けられている場所を書きとめます。
  4. PCIe カードからデータケーブルをすべて取り外します。

    交換用カードの同じコネクタに取り付けられるよう、ケーブルを書きとめます。

  5. PCIe カードの固定バーを外すには、バーを押し下げてサーバーの後部壁面から離し、直立する位置まで持ち上げます。
    image:PCIe ロックバーを開く方法を示す図。
  6. PCIe カードを PCIe カードスロットから慎重に取り外します。

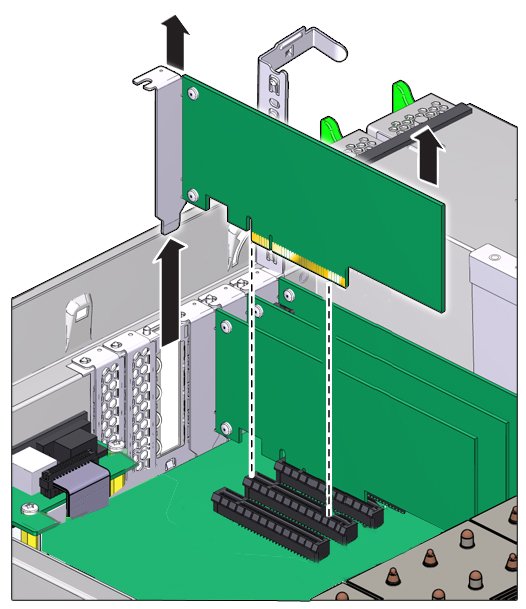

    image:PCIe カードを取り外す方法を示す図。

    Caution

    Caution  ‐  サーバーの温度が上昇します。PCIe カードを取り外した場合は必ず別の PCIe カードまたはフィラーパネルに交換してください。そうしない場合は、通気が十分に確保されず、サーバーが過熱する恐れがあります。


  7. スロットにカードを取り付けない場合は、PCIe スロットフィラーを取り付けます。

Next Steps
