電源装置を取り外す


Caution

Caution  ‐  電源装置に障害が発生しているが、交換用をすぐに用意できない場合は、新しい電源装置に交換するまでの間、障害の発生した電源装置をサーバーに取り付けたままにして、十分な通気を確保してください。


この手順では、サーバーから電源装置を取り外す方法を説明します。

Before You Begin

  1. 保守の対象となるサーバーを準備します。ホット保守のためのサーバーの準備を参照してください。

    コールドサービス手順を実行するには、コールド保守のためのサーバーの準備を参照してください。

  2. 交換する必要のある電源装置を特定します。

    点灯したオレンジ色の保守要求インジケータが、障害のあるコンポーネントを示します。詳細については、電源装置のリファレンスを参照してください。

  3. 障害のある電源装置から電源コードを外します。

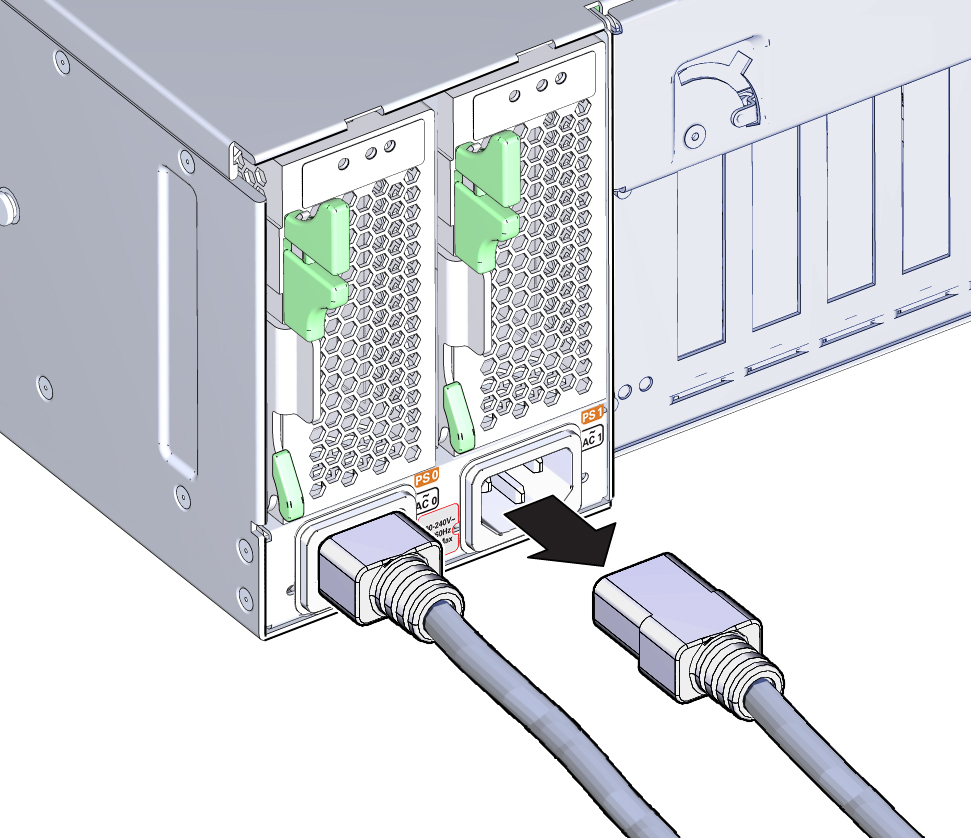

    image:電源装置のケーブルの取り外しを示す図。
  4. 電源装置のハンドルのロックを解除するには、リリースラッチを押します。

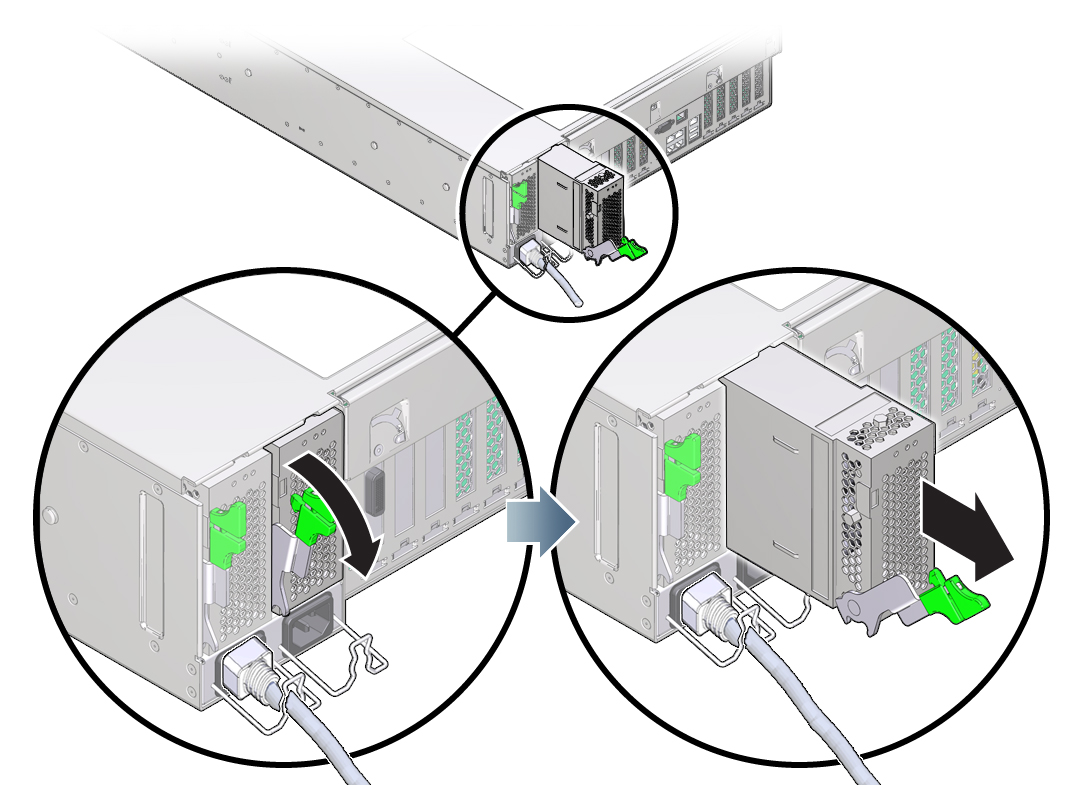

    image:サーバーから電源装置を取り外す方法を示す図。
  5. 電源装置を取り外すには、リリースラッチを完全に下まで回します。

    注 ‐  電源装置のバックプレーンボードを交換する場合は、この手順を完了することで電源装置の部分的な取り外しが完了します。この時点で電源装置は、内部電源装置のバックプレーンコネクタから取り外されています。
  6. 電源装置を取り外すには、ラッチを使用してシャーシから少し引き出し、空いているほうの手で支えられるようになるまでスライドさせて、完全に取り外します。
  7. 電源装置を取り付けるには、電源装置を取り付けるを参照してください。
  8. コールドサービス手順を実行した場合は、サーバーの電源を入れます。
