障害のある DIMM を特定する

このセクション内のコンポーネントを保守するときには、AC 電源コードのプラグを抜いて、ESD 保護を使用します。

image:静電気防止用リストストラップを装着する方法を示す図。

障害のある DIMM を特定するには、メモリーライザー (MR) カードにある DIMM 障害検知回路を使用します。


注 ‐  サーバーから電源を切断したあとで DIMM 障害検知テスト回路を使用できるのは、10 分です。

Before You Begin

  1. システム内の障害が発生した DIMM を特定するには、Oracle ILOM を使用します。ハードウェア障害のトラブルシューティングを参照してください

    Oracle ILOM では、障害が発生した DIMM のメモリーライザーカードおよび DIMM の診断を行うことができます。

  2. Oracle ILOM で複数の DIMM が障害が発生した状態として表示される場合は、マルチ DIMM の障害状態のトラブルシューティングを参照してください。
  3. 障害が発生した DIMM を含むメモリーライザーカードを特定します。障害が発生したメモリーライザーカード、DIMM、または CPU を特定するを参照してください。
  4. MR カードを取り外します。メモリーライザーカードを取り外すを参照してください。

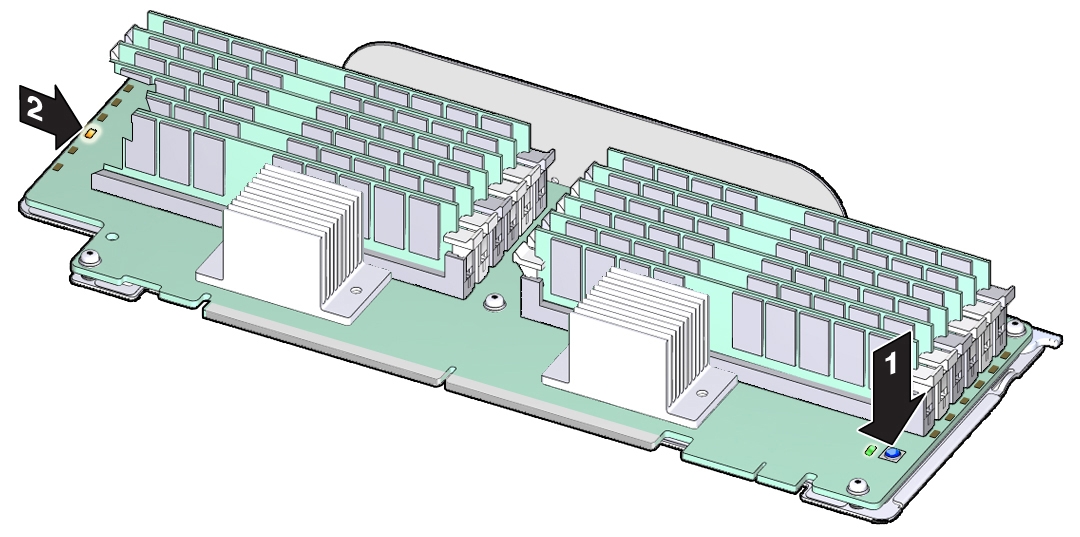

  5. DIMM 障害検知ボタンを押したままにします。

    DIMM 障害検知ボタンにより、オンボードの障害検知回路が作動します。


    image:この手順のアクションを示す図。
  6. ボタンを押したときに、DIMM 障害検知 OK インジケータが点灯することを確認します。

    このインジケータは障害検知ボタンの隣にあります。点灯したインジケータは、回路に電源が通っていて使用可能であることを示します。

  7. 障害検知ボタンを押したまま、点灯した DIMM 障害インジケータ LED を探します。

    インジケータは各 DIMM スロットの隣にあります。点灯したインジケータが、障害のある DIMM を含むスロットを特定します。
