DIMM を取り外す

このセクション内のコンポーネントを保守するときには、AC 電源コードのプラグを抜いて、ESD 保護を使用します。

image:静電気防止用リストストラップを装着する方法を示す図。

注 ‐  DIMM はコールドサービスコンポーネントです。サーバーが電源から完全に外されている必要があります。

メモリーライザー (MR) カードのスロットから DIMM を取り外すには、次の手順を使用します。

Before You Begin

  1. 必要に応じて、障害のある DIMM を特定します。障害のある DIMM を特定するを参照してください。
  2. 次の手順に従って DIMM を取り外します。

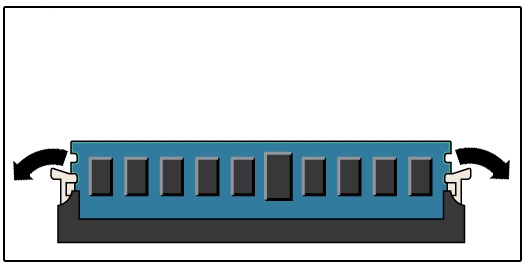

    1. 両方の DIMM スロット取り外しレバーをできるだけ外側に回転させます。

      これにより、ロックが解除され、ソケットから DIMM が吐き出されます。


      image:DIMM スロット取り外しレバーの回転を示す図。

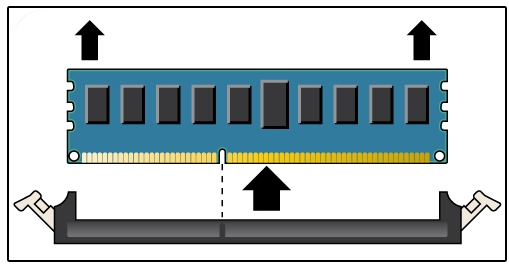

    2. DIMM を慎重にまっすぐ上に持ち上げて、ソケットから取り外します。
      image:DIMM をスロットから持ち上げている図。
  3. 上の手順を繰り返して、障害のある DIMM をすべて取り外します。

Next Steps
