「ネットワーク構成」ページ

ZFSSA モデルでは、ネットワークデバイスは使用可能なハードウェアを表し、構成可能な設定を持っていません。データリンクはレイヤー 2 のエンティティーであり、これらのネットワークデバイスに LACP などの設定が適用されるように作成する必要があります。インタフェースは、IP 設定が含まれたレイヤー 3 のエンティティーです。これらの設定は、データリンクを介して使用可能になります。このモデルでは、ネットワークインタフェースの設定が、レイヤー 2 の設定のためのデータリンクと、レイヤー 3 の設定のためのインタフェースという 2 つの部分に分離されています。

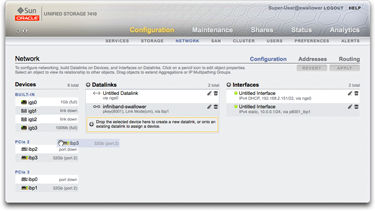

Figure 4-1  「ネットワーク構成」ウィンドウ

1 つのポート上に 1 つの IP アドレスがある場合 (一般的な構成) の例を次に示します。

Table 4-1  例 - 1 つのポート上の 1 つの IP アドレス

デバイス データリンク インタフェース igb0 datalink1 deimos (192.168.2.80/22)

3 ウェイリンクアグリゲーションのための次の構成を考えてみます。

Table 4-2  例 - 3 ウェイリンクアグリゲーションのための構成

デバイス データリンク インタフェース igb1、igb2、igb3 aggr1 (LACP アグリゲーション) phobos (192.168.2.81/22)

データリンクエンティティー (名前を「aggr1」とします) によって、ネットワークデバイスが構成可能な方法 (LACP アグリゲーションポリシー) でグループ化されます。インタフェースエンティティー (名前を「phobos」とします) によって、構成可能な IP アドレス設定が提供されます。これらの設定は、データリンクを介してネットワーク上で使用可能になります。ネットワークデバイス (システムが付けた名前は「igb1」、「igb2」、...) には、直接の設定はありません。ネットワークデバイスに特定の設定が適用されるかどうかにかかわらず、データリンクは、ネットワーク構成を完了するために必要です。
