7x20 컨트롤러 작업

컨트롤러 섀시에 마운팅 브래킷 설치

마운팅 브래킷이 슬라이드 레일 안쪽에 제공되어 있는 경우 이 절차를 시작하기 전에 마운팅 브래킷을 다음과 같이 제거해야 합니다.

• 슬라이드 레일의 포장을 풀고 조립품 앞에 있는 슬라이드 레일 잠금 장치를 찾습니다.

• 잠금 장치의 위쪽과 아래쪽에 있는 탭을 누른 상태로(1) 마운팅 브래킷을 중지 위치까지 잡아 당깁니다.

• 마운팅 브래킷 앞쪽으로 마운팅 브래킷 해제 버튼을 누르면서(2) 조립품에서 브래킷을 뺍니다.

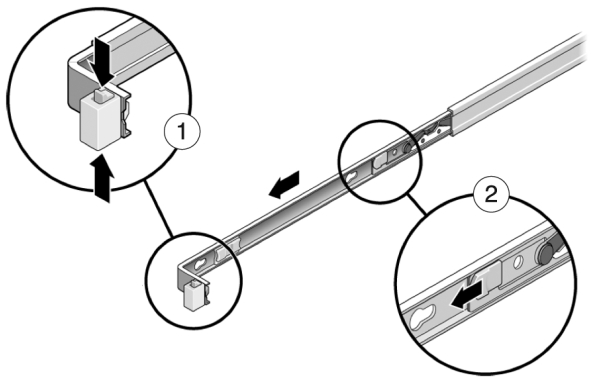

다음 그림은 7120/7320 레일 키트를 분해하는 절차를 설명합니다.

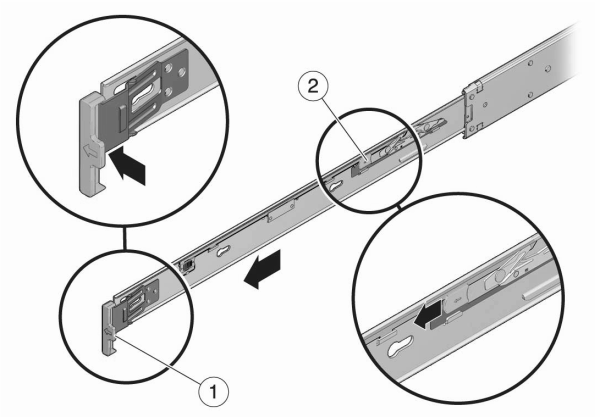

다음 그림은 7420 레일 키트를 분해하는 절차를 설명합니다.

1. 슬라이드 레일 잠금 장치가 섀시 전면에 오고 마운팅 브래킷의 구멍이 섀시 측면에 있는 위치 핀과 맞춰지도록 섀시에 마운팅 브래킷을 배치합니다.

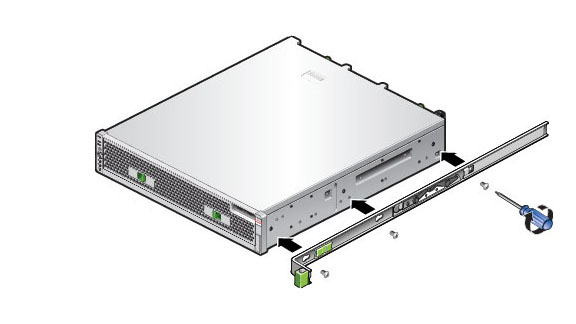

2. 다음 그림은 7120/7320 마운팅 브래킷을 연결하는 방법을 설명합니다.

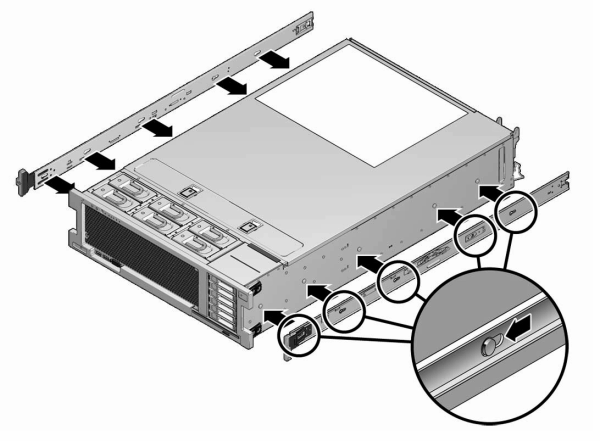

3. 다음 그림은 7420 마운팅 브래킷을 연결하는 방법을 설명합니다.

4. 섀시 고정 핀 4개의 머리를 마운팅 브래킷의 구멍 4개에 통과시켜 설치 브래킷 클립이 찰칵 소리를 내며 완전히 잠길 때까지 섀시 앞쪽으로 설치 브래킷을 당깁니다.
5. 모든 마운팅 핀이 섀시에 완전히 조여졌는지 확인합니다.
6. 위 절차를 반복하여 섀시의 반대쪽 측면에 나머지 마운팅 브래킷을 설치합니다.

랙 슬라이드 레일에 컨트롤러 섀시 설치

섀시 무게가 무겁기 때문에 이 절차를 수행하려면 최소 두 명의 인원이 필요합니다. 이 절차를 혼자서 수행할 경우에는 장비가 손상되거나 부상을 입을 수 있습니다. 항상 장비 아래부터 랙에 적재해야 합니다.

1. 범용 19인치 캐비닛을 사용 중인 경우 아래와 같이 레일 플레이트를 설치할 위치의 위쪽 및 아래쪽 구멍에 M6 사각형 케이지 너트를 끼웁니다.

2. 슬라이드 레일 조립품의 양쪽 끝에 있는 브래킷이 전면 및 후면 랙 포스트 바깥쪽에 위치하도록 랙에 슬라이드 레일 조립품을 배치합니다. 다음 그림은 레일 조립품 브래킷을 설명합니다.

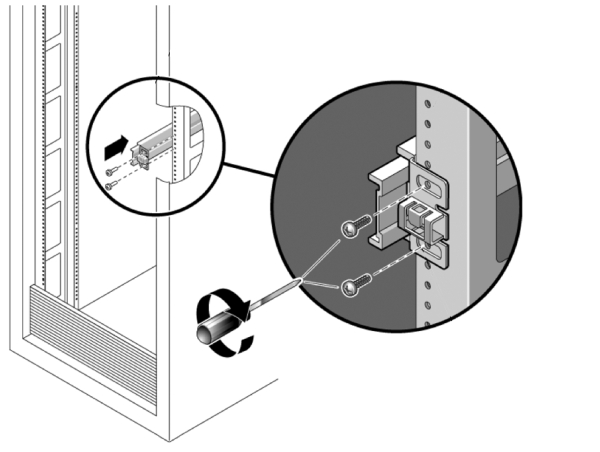

3. 랙 포스트에 각 슬라이드 레일 조립품을 부착합니다. 단, 나사를 완전히 조이지는 마십시오.

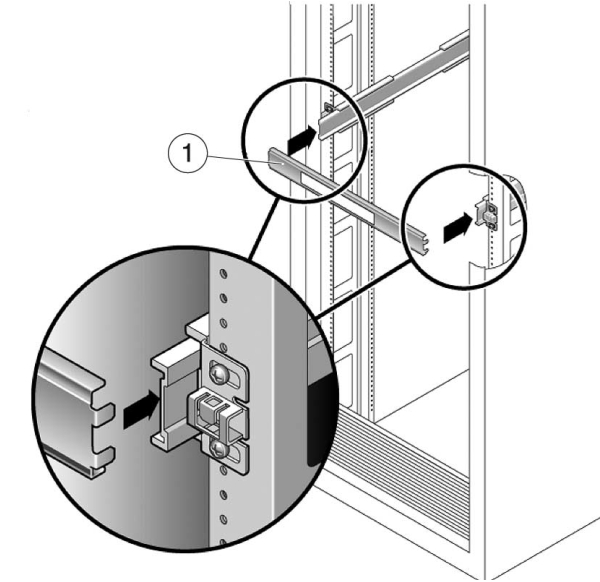

4. 랙의 전면으로부터 레일 너비 스페이서(1)로 레일의 적정한 너비를 설정합니다.

5. 브래킷의 나사를 조입니다.
6. 스페이서를 분리하고 레일이 랙에 단단히 부착되어 있는지 확인합니다.

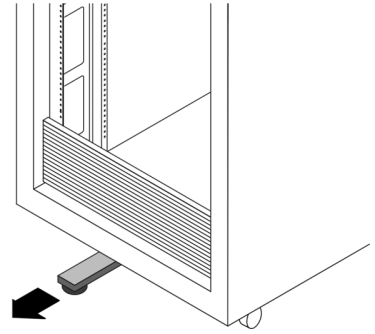

7. 랙에 기울임 방지 발이 포함되어 있는 경우 랙 아래쪽에서 펼칩니다.

8. 랙 고정 발을 낮추지 않았으면 낮춥니다.
9. 슬라이드 레일을 슬라이드 레일 조립품 안으로 가능한 깊이 밀어 넣습니다.
10. 섀시를 올려서 마운팅 브래킷의 뒤쪽 끝을 슬라이드 레일에 맞추고 섀시를 슬라이드 레일에 삽입하여 천천히 밀어 넣어 마운팅 브래킷이 슬라이드 레일 중지 위치(~12인치 또는 30cm)까지 오도록 합니다. 이때 찰칵 소리가 납니다.

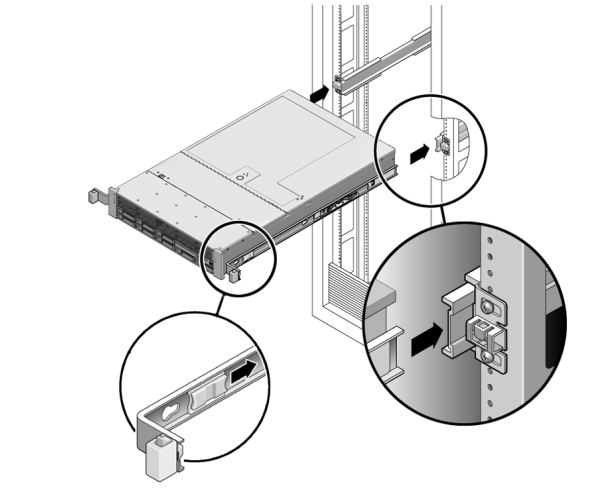

11. 다음 그림은 7120/7320 섀시 삽입 및 슬라이드 레일 잠금 장치 사용에 대해 설명합니다.

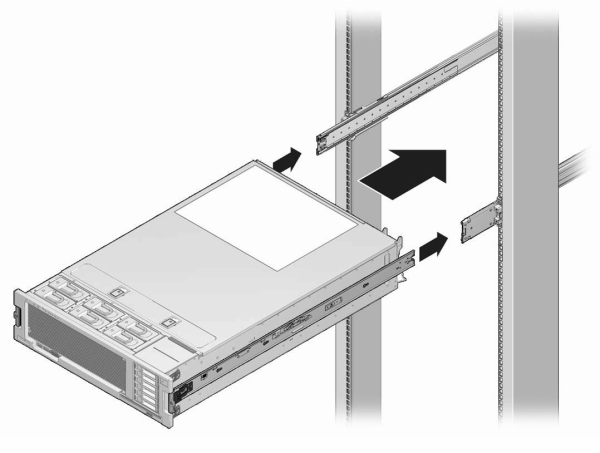

12. 다음 그림은 7420 섀시 삽입을 설명합니다.


케이블 관리 조립품 설치

이 절차는 장비 랙 뒤쪽에서 완료됩니다.

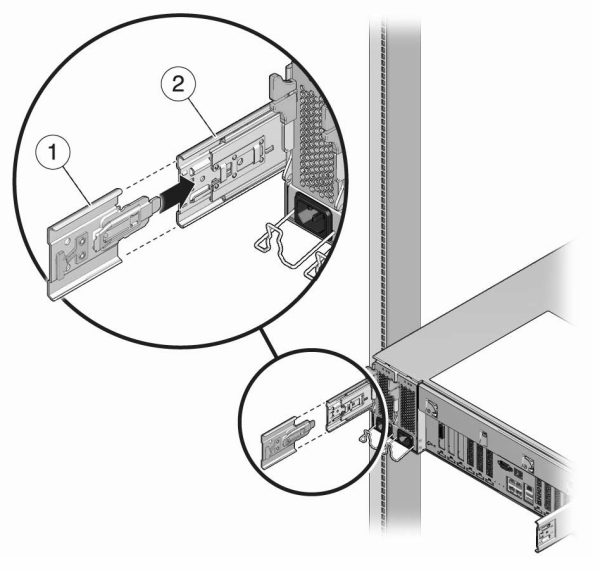

1. 확장 장치가 완전히 잠길 때까지 CMA(케이블 관리 조립품) 레일 확장 장치를 왼쪽 슬라이드 레일에 연결합니다.

2. 커넥터가 완전히 잠길 때까지 CMA 마운팅 브래킷 커넥터를 오른쪽 슬라이드 레일에 삽입합니다.

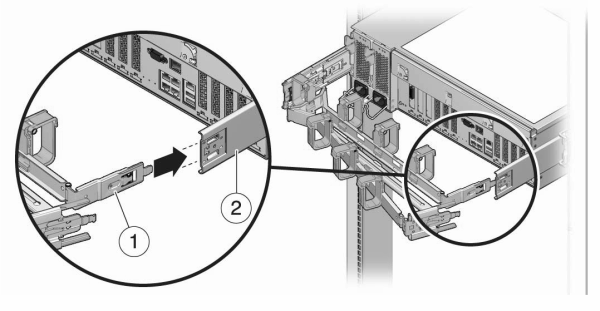

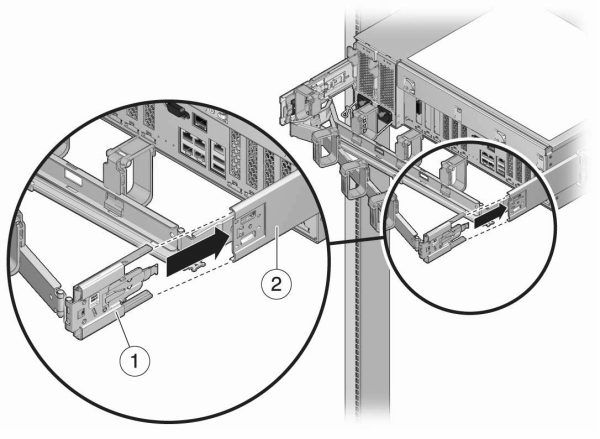

3. 커넥터가 완전히 잠길 때까지 오른쪽 CMA 슬라이드 레일 커넥터(1)를 오른쪽 슬라이드 레일 조립품(2)에 삽입합니다.

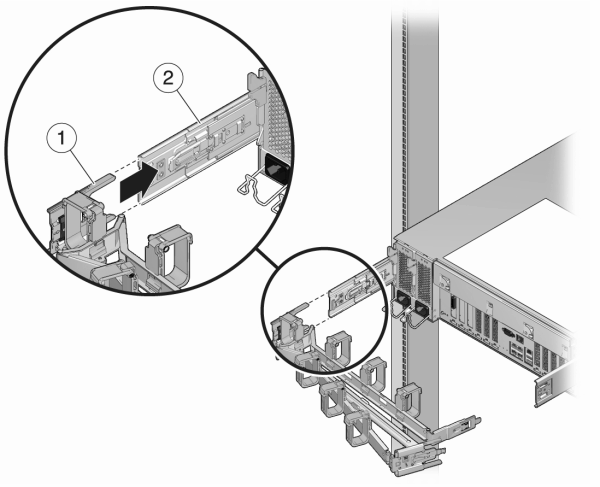

4. 커넥터가 완전히 잠길 때까지 왼쪽 CMA 슬라이드 레일 커넥터(1)를 왼쪽 슬라이드 레일 조립품의 레일 확장 장치(2)에 삽입합니다.

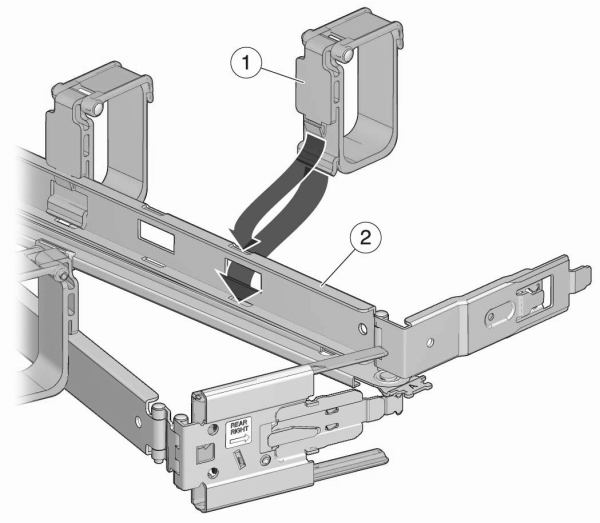

5. 조립품에서 케이블을 설치하고 경로를 지정한 후 후크와 루프 스트랩(1)을 연결하여 케이블을 고정합니다. 그런 다음 오른쪽 및 왼쪽 외부 래치를 연결하여 조립품을 지지합니다.
