작업

DE2 24C 작업

랙 슬라이드 레일에 Disk Shelf 설치

  1. Oracle Storage Drive Enclosure DE2-24C에는 캐비닛에 수직 공간의 표준 마운팅 장치 4개(4RU)가 필요합니다. 캐비닛 아래쪽에서 시작하여 적절한 랙 장치(RU) 높이를 찾습니다. 컨트롤러 아래에 Disk Shelf를 설치하여 랙이 기울어지지 않도록 합니다.
  2. 나사산이 없는 범용 19인치 또는 Sun Rack II 캐비닛을 사용하는 경우 제공된 케이지 너트 하나를 4RU 공간의 각 전면 레일에서 위쪽으로 세서 8번째인 랙 홀에 끼웁니다.

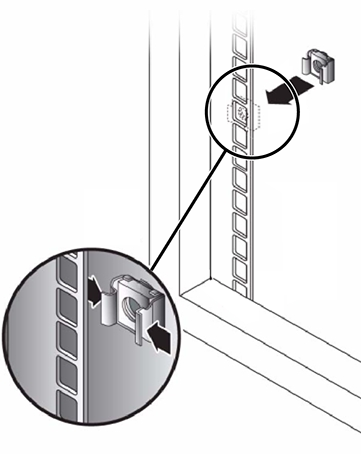

    image:케이지 너트를 오른쪽 랙 포스트에 삽입하는 방법을 자세히 보여주는 그림
  3. 각 레일 끝에 나사를 준비합니다.

    - 사각형 구멍 나사산이 없는 캐비닛: 준비 사항이 없습니다.

    - 둥근 구멍 나사산이 없는 캐비닛: 각 레일 끝에서 나사를 빼내어 버립니다. 둥근 구멍 캐비닛용 나사를 찾아 옆에 놓습니다.

    - 나사산이 있는 캐비닛: 나사를 빼서 반대 방향(레일 플랜지 안쪽에서)에 끼워 위치 핀 역할을 하도록 합니다. 또한 각 앞쪽 레일 끝에서 클립 너트를 빼내어 버립니다.

  4. 레일 플랜지를 캐비닛 플랜지 안쪽에 배치하고 레일 레이블이 캐비닛 안쪽을 향하게 하여 레일 앞쪽을 캐비닛 안쪽에 배치합니다.

    - 사각형 구멍 나사산이 없는 캐비닛: 나사 헤드를 랙 구멍 안에 끼웁니다.

    - 둥근 구멍 나사산이 없는 캐비닛: 랙을 관통하여 각 레일의 앞쪽에 나사 2개를 설치합니다. 랙의 케이지 너트에 설치하거나 레일에 클립 너트를 설치하지 마십시오.

    - 나사산이 있는 캐비닛: 위치 핀을 랙 구멍 안에 끼웁니다.

  5. 레일 길이를 조정하여 맞춥니다.

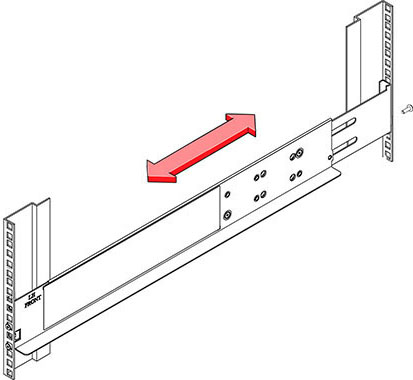

    image:랙에 맞도록 확장 중인 레일을 보여주는 그림
  6. 랙을 관통하여 각 레일의 뒤쪽에 나사 1개를 설치합니다.
  7. 레일의 잠금 나사 2개를 조입니다.

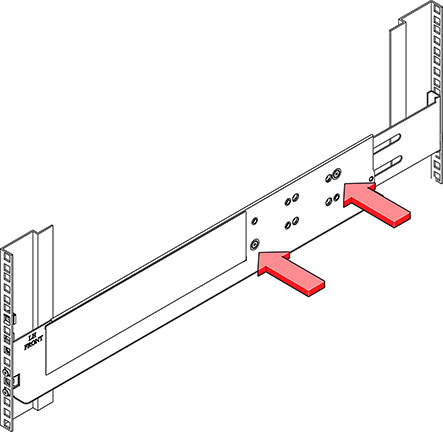

    image:레일에서 잠금 나사 2개의 위치를 보여주는 그림
  8. 들어올리는 기계를 사용하거나 두 명의 인원이 Disk Shelf 양쪽을 잡아서 조심스럽게 들어올리고 왼쪽과 오른쪽 레일의 아래 선반에 Shelf를 놓습니다. 전원 공급 장치 핸들을 사용하여 들어 올리지 마십시오.

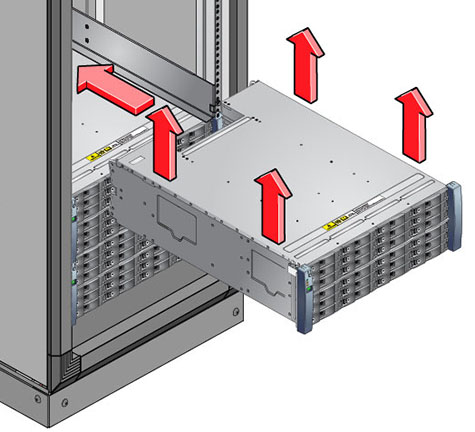

    image:랙에 Shelf를 설치하는 올바른 방법을 보여주는 그림
  9. Shelf를 캐비닛쪽으로 조심스럽게 밉니다. Shelf가 레일 안쪽에 완전히 장착되었는지 확인합니다. 다시 장착하기 위해 Shelf를 빼는 경우 Shelf를 계속 받칩니다.
  10. 앞쪽 측면 캡을 빼고, 나사 2개를 앞쪽 각 측면에 설치하고, 캡을 다시 끼웁니다.
  11. 레일마다 긴 패치락 나사 하나를 설치하여 Shelf 뒤쪽을 랙 뒤쪽에 고정합니다.

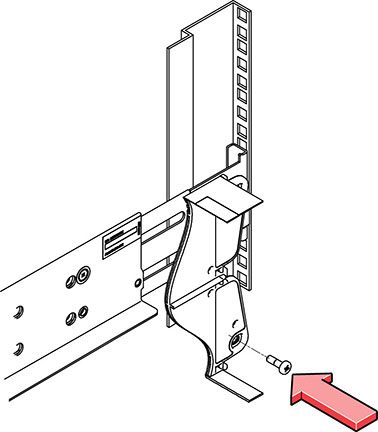

    image:레일에 설치할 긴 패치락 나사를 보여주는 그림
  12. 다음 절에서 설명되어 있는 대로 Disk Shelf에 전원을 연결하여 공급합니다.

Disk Shelf 전원 켜기

Disk Shelf에 전원을 공급하기 전에 다음 전기 안전 조치를 충족했는지 확인하십시오.

  1. 팬 모듈이 있는 각 전원 공급 장치로 전원 코드를 꽂습니다.
  2. 전원 코드의 다른 끝을 캐비닛의 외부 전원에 꽂습니다.

    주 -  중복성을 보장하기 위해 전원 코드를 2개의 다른 독립적인 전원에 연결해야 합니다.

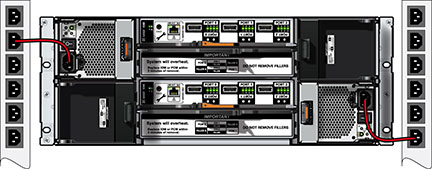

    image:왼쪽 및 오른쪽 랙 전원에 연결된 전원 공급 장치 코드 2개를 보여주는 그림
  3. 외부 전원에 전원을 공급합니다.
  4. 전원 공급 장치 켜짐/꺼짐 스위치를 "I" 켜짐 위치로 놓습니다.
  5. 해당하는 경우 캐비닛 회로 차단기를 켭니다.
  6. Disk Shelf에 전원이 켜진 후(몇 분이 걸릴 수 있음) Disk Shelf 앞쪽에 있는 시스템 전원 표시기가 녹색으로 켜져 있으며 뒤쪽에 팬 모듈 상태 표시기가 있는 각 전원 공급 장치가 녹색으로 켜져 있는지 확인합니다. 켜지지 않은 경우 다음 절에서 설명되어 있는 대로 Disk Shelf의 전원을 끄고 결함이 있는 모듈을 다시 장착합니다. 모듈을 다시 삽입한 후에도 모듈 상태 표시기에 녹색이 켜지지 않으면 오라클 고객 서비스 센터로 문의하십시오.
    image:팬 모듈이 포함된 전원 공급 장치에서 상태 표시기의 위치를 보여주는 그림
  7. 스토리지 컨트롤러 설치 설명서에 설명되어 있는 대로 소프트웨어 설정 작업을 수행합니다.

Disk Shelf 전원 끄기

대부분의 Disk Shelf 구성 요소는 핫 스왑이 가능하기 때문에 교체 시 전원을 제거하지 않아도 됩니다. 즉시 교체품이 없는 경우 구성 요소를 제거하지 마십시오. Disk Shelf는 모든 구성 요소가 제자리에 있지 않은 경우 작동해서는 안됩니다.

Disk Shelf의 전원을 끄거나 Disk Shelf에서 모든 SAS 체인을 제거하면 Shelf가 NSPF(단일 오류 지점 없음) 데이터 풀의 일부인 경우가 아니면 데이터 손실을 막기 위해 컨트롤러가 패닉 상태가 됩니다. 이를 방지하기 위해 Shelf를 해제하기 전에 컨트롤러를 종료합니다. NSPF 프로파일에 대한 자세한 내용은 Oracle ZFS Storage Appliance 관리 설명서 의 데이터 프로파일 구성을 참조하십시오.

  1. Disk Shelf로의 입력과 Disk Shelf에서의 출력을 모두 중지합니다.
  2. 모든 디스크 작동 표시기에서 깜박임이 중지될 때까지 약 2분 정도 기다립니다.
  3. 전원 공급 장치 켜짐/꺼짐 스위치를 "O" 꺼짐 위치로 놓습니다.
  4. 캐비닛의 외부 전원에서 전원 코드를 분리합니다.

    주 -  Disk Shelf에서 전원을 완전히 제거하려면 모든 전원 코드를 분리해야 합니다.
