마운팅 브래킷 및 슬라이드 레일 조립품 설치

1. 슬라이드 레일의 포장을 풀고 조립품 앞에 있는 슬라이드 레일 잠금 장치를 찾습니다.
2. 잠금 장치의 위쪽과 아래쪽에 있는 탭을 누른 상태로(1) 마운팅 브래킷을 중지 위치까지 잡아 당깁니다.
3. 마운팅 브래킷 앞쪽으로 마운팅 브래킷 해제 버튼을 누르면서(2) 조립품에서 브래킷을 뺍니다.

4. 마운팅 브래킷을 컨트롤러 양쪽에 연결합니다.

5. 범용 19인치 캐비닛을 사용 중인 경우 아래와 같이 레일 플레이트를 설치할 위치의 위쪽 및 아래쪽 구멍에 M6 사각형 케이지 너트를 끼웁니다.

6. 슬라이드 레일 조립품의 양쪽 끝에 있는 브래킷이 전면 및 후면 랙 포스트 바깥쪽에 위치하도록 랙에 슬라이드 레일 조립품을 배치합니다. 다음 그림은 레일 조립품 브래킷을 설명합니다.

7. 랙 포스트에 각 슬라이드 레일 조립품을 부착합니다. 단, 나사를 완전히 조이지는 마십시오.

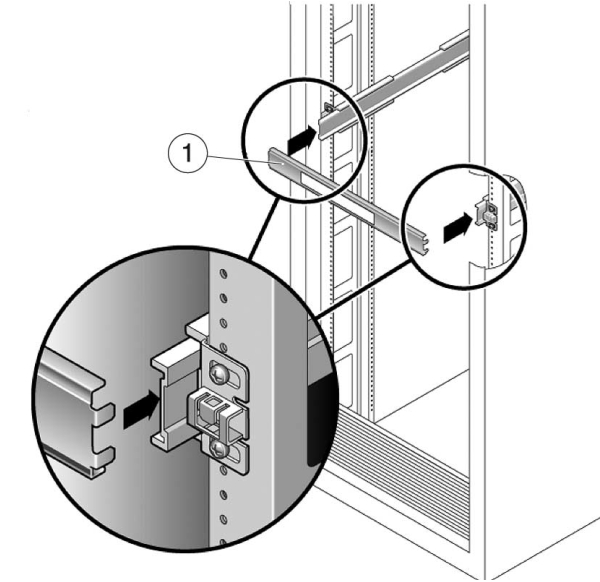

8. 랙의 전면으로부터 너비 스페이서 정렬 도구로 레일의 적정한 너비를 설정합니다(1).

9. 브래킷의 나사를 조입니다(30lb 토크).
10. 스페이서를 분리하고 레일이 랙에 단단히 부착되어 있는지 확인합니다.
11. 설치 중 랙이 기울어지지 않도록 모든 기울임 방지 메커니즘을 사용하여 랙을 안정화합니다. 자세한 내용은 랙 설명서를 참조하십시오.
