将磁盘机框安装到机架滑轨中

1. Oracle Storage Drive Enclosure DE2-24C 需要在机柜中占用垂直高度为四个标准安装单元 (4RU) 的空间。请从机柜底部开始定位相应的机架单元 (rack unit, RU) 高度。将磁盘机框安装在控制器下方，以防机架倾斜。

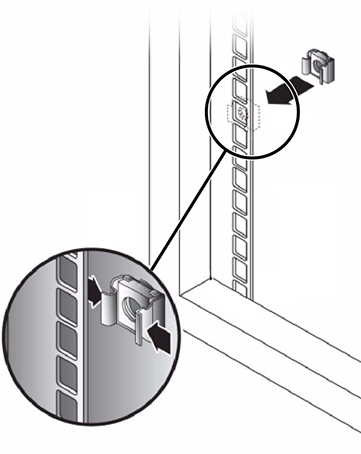

2. 如果使用无螺纹的通用 19 英寸机柜或 Sun Rack II 机柜，请在 4RU 空间内的每个正面滑轨中将提供的一个卡式螺母插入第 8 个机架孔中（从下往上数）。

3. 在滑轨每一端准备好螺丝：

   －方孔无螺纹机柜：无需准备。

   －圆孔无螺纹机柜：卸下滑轨每一端的螺丝并放在一旁。找到适用于圆孔机柜的螺丝并放在一旁。

   －带螺纹机柜：卸下螺丝，并以相反的方向（相对于滑轨外缘内部）重新装上，以便于用作定位销。另外卸下滑轨每一端的夹片螺母并放在一旁。

4. 将滑轨正面置于机柜内侧，使滑轨外缘位于机柜外缘内侧，而滑轨标签面向机柜内侧。

   －方孔无螺纹机柜：螺丝头与机架孔啮合。

   －圆孔无螺纹机柜：将两颗螺丝穿过机架，安装到每个滑轨的正面。请勿安装到机架中的卡式螺母中，也不要安装到滑轨上的夹片螺母中。

   －带螺纹机柜：定位销与机架孔啮合。

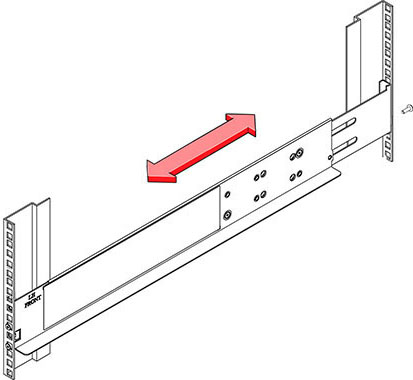

5. 调整滑轨长度以吻合。

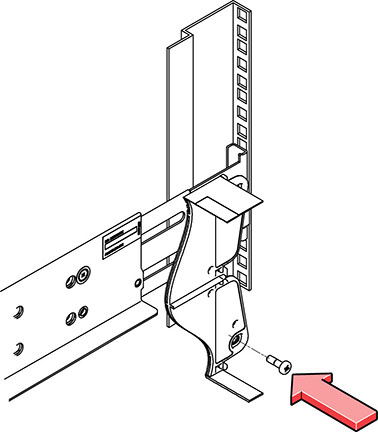

6. 将一颗螺丝穿过机架，安装到每个滑轨的背面。

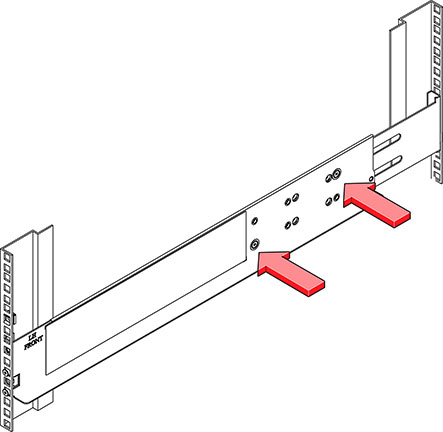

7. 拧紧滑轨中的两颗固定螺丝。

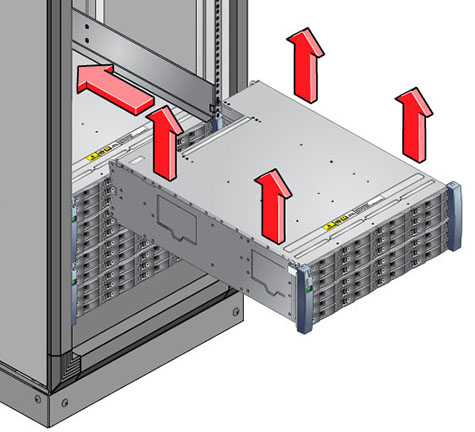

8. 使用机械式升降装置或由两个人（磁盘机框的每一侧各一人）小心地向上提起机框，并将该机框安放在左右滑轨的底部边缘。请勿使用电源手柄向上提起机框。

9. 小心地将机框滑入机柜。请确保该机框完全固定在滑轨中。如果要卸下机框，以便于重新安放，请始终托住它。
10. 卸下前侧保护套，分别将两颗螺丝安装到前侧每一端，然后重新装上保护套。
11. 在每个滑轨上安装一颗长的贴片锁螺丝，从而将机框背面固定到机架背面上。

12. 为磁盘机框连接并接通电源，如下一节所述。

打开磁盘机框电源

在为磁盘机框通电之前，请确保符合以下电气安全措施：

• 使用带有电力过载保护的合适电源，以符合电源输入电压范围（100-240 VAC，50-60 Hz）。该磁盘机框与 100-120 VAC 或 200-240 VAC 电源兼容。此电源不能因机柜中的总磁盘机框数而发生过载。满负荷时，每个 DE2-24 的功率为 707.8W，而每个 Sun Disk Shelf 的功率为 912W。

• 此电源必须为每个磁盘机框和机柜提供可靠的接地连接。

• 确保电源操作方便，因为电源线是磁盘机框的主要断电设备。

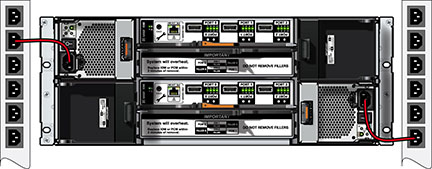

1. 将电源线插入到带有风扇模块的每个电源上。
2. 将电源线的另一端插入机柜的外部电源。

   ---

   注 -  为了保证冗余，电源线必须连接到两个分开的独立电源。

   ---



3. 为外部电源通电。
4. 将电源开关置于 "I"（打开）位置。
5. 打开机柜断路器（如果有）。
6. 打开磁盘机框电源后（可能需要几分钟的时间），请确保磁盘机框正面的系统电源指示灯亮起，并呈现稳定的绿色，而背面带有风扇模块状态指示灯的每个电源也亮起，并呈现稳定的绿色。如果没有亮起，请按下一节所述关闭磁盘机框的电源，然后重新安放发生故障的模块。如果重新插入该模块后，该模块的状态指示灯仍不是稳定的绿色，请联系 Oracle 客户服务人员。

7. 按照存储控制器安装指南所述，执行软件安装任务。

关闭磁盘机框电源

大多数磁盘机框组件都是可热交换的；您无需在更换这些组件时切断电源。如果无法立即更换，请勿卸下组件。在所有组件安装到位之前，请勿运行磁盘机框。

关闭电源或断开磁盘机框上的所有 SAS 链，会使控制器出现故障，以防止数据丢失，除非该机框是 NSPF（无单点故障）数据池的一部分。为避免此问题，请先关闭控制器，然后再停用机框。有关 NSPF 配置文件的细节，请参见Oracle ZFS Storage Appliance 管理指南 中的数据配置文件配置。

1. 停止磁盘机框的所有输入和输出。
2. 等待大约两分钟，直至所有磁盘活动指示灯都停止闪烁。
3. 将电源开关置于 "O"（关闭）位置。
4. 将电源线与机柜的外部电源断开连接。

   ---

   注 -  必须断开所有电源线，以彻底移除磁盘机框的电源。

   ---

另请参见

• 电缆连接图
