ZS3-4 控制器任务

在控制器机箱上安装装配托架

如果随滑轨提供了装配托架，则必须先将这些装配托架卸下，然后再开始此过程，如下所示。

• 拆开滑轨的包装，找到位于装置前部的滑轨锁。

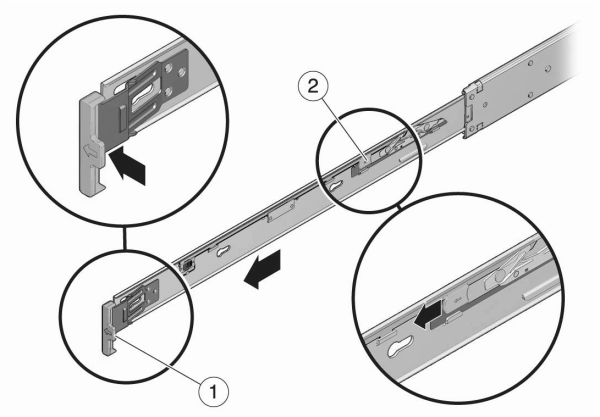

• 按压滑轨锁顶部和底部的卡舌 (1)，将装配托架拉出至止动位置。

• 向装配托架前部方向按装配托架释放按钮 (2)，同时从装置中拉出托架。

下图显示了拆卸滑轨套件的过程。

1. 将装配托架靠在机箱上，使滑轨锁位于机箱前部，装配托架上的锁定开口与机箱侧面的定位销对齐。

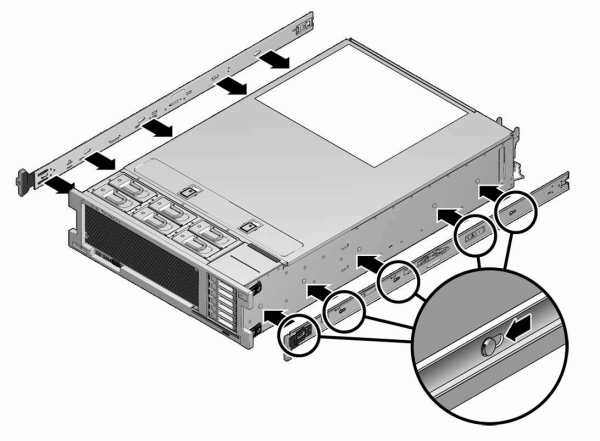

2. 下图显示了如何连接装配托架。

3. 将四个机箱定位销的前端伸出装配托架上的四个锁定开口，然后将装配托架向机箱前部拉，直至装配托架夹发出“咔嗒”一声后锁定到位。
4. 确认所有安装销均已安全固定在机箱上。
5. 重复以上步骤，将另一个装配托架安装到机箱的另一侧。

将控制器机箱装入机架滑轨

由于机箱较重，此过程至少需要两个人。若尝试一个人独自执行此步骤，则可能导致设备损坏或人身伤害。应始终按照从下到上的顺序将设备装入机架。

1. 如果使用通用的 19 英寸机柜，则将 M6 方形卡式螺母卡入到要安装滑轨板的位置的顶部和底部孔处，如下所示。

2. 将滑轨装置放在机架中，使滑轨装置两端的托架位于前部和后部机架支柱的外侧。下图显示了滑轨装置托架。

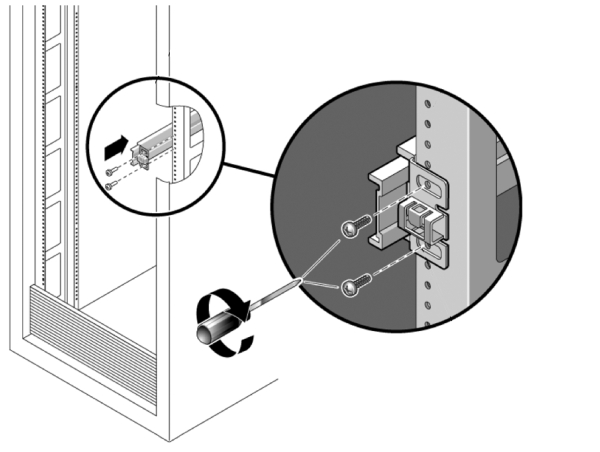

3. 将每个滑轨装置安装到机架支柱上，但请勿完全拧紧螺丝。

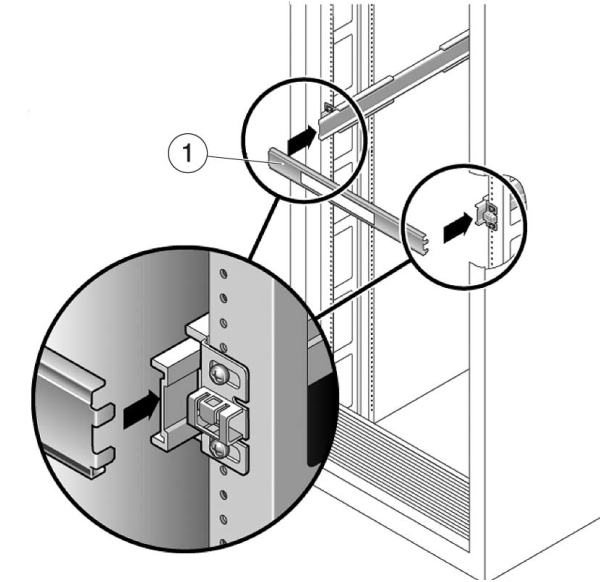

4. 从机架前部，用滑轨宽度定位杆调整滑轨的适当宽度 (1)。

5. 拧紧托架上的螺丝。
6. 取下定位杆，确认滑轨已牢固安装到机架上。

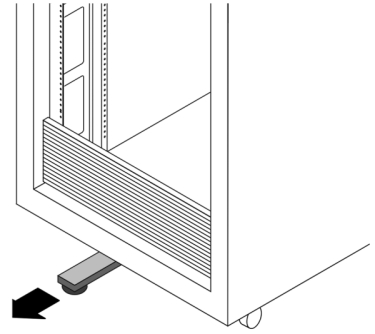

7. 如果机架具有防倾斜脚架，请将其从机架底部拉出。

8. 降低机架稳定支脚（如果尚未执行此操作）。
9. 尽可能地将滑轨推入机架滑轨装置深处。
10. 抬起机箱，使装配托架的后端与滑轨对齐，将机箱插入滑轨，然后缓慢推动机箱，直到装配托架到达滑轨止动位置（大约 12 英寸或 30 厘米）。您会听到“咔哒”一声。

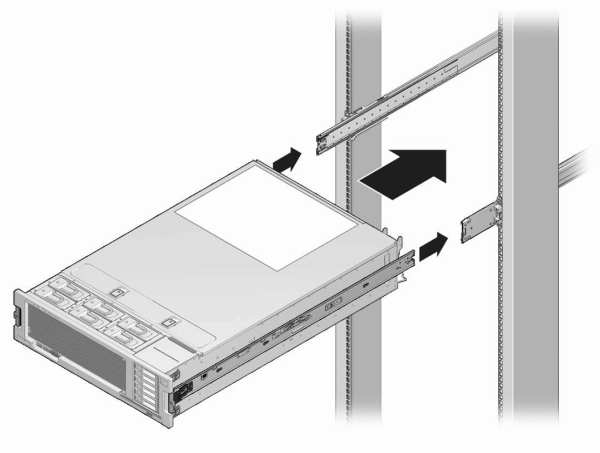

11. 下图显示了如何插入机箱。


安装理线装置

请从设备机架后部完成此过程。

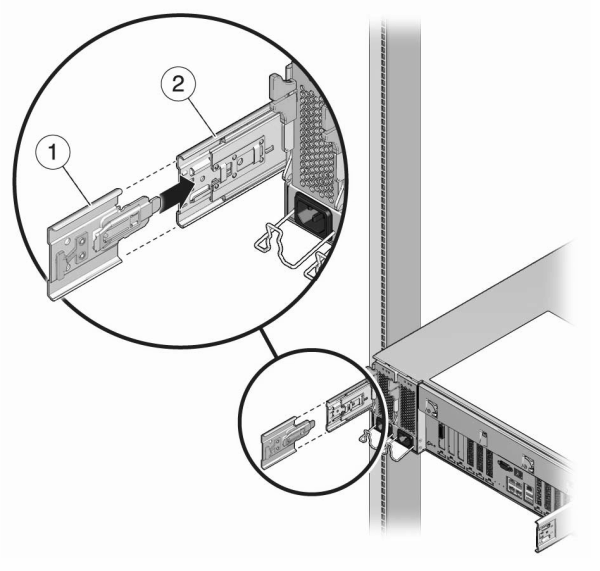

1. 将理线装置 (Cable Management Assembly, CMA) 滑轨延伸杆装入左侧滑轨，直到延伸杆锁定到位。

2. 将 CMA 装配托架连接器插入右侧滑轨，直到连接器锁定到位。

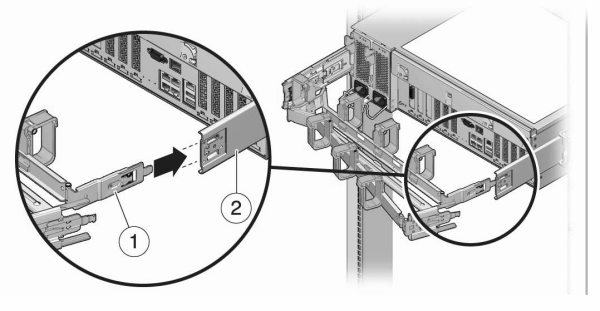

3. 将右侧的 CMA 滑轨连接器 (1) 插入右侧滑轨装置 (2)，直到连接器锁定到位。

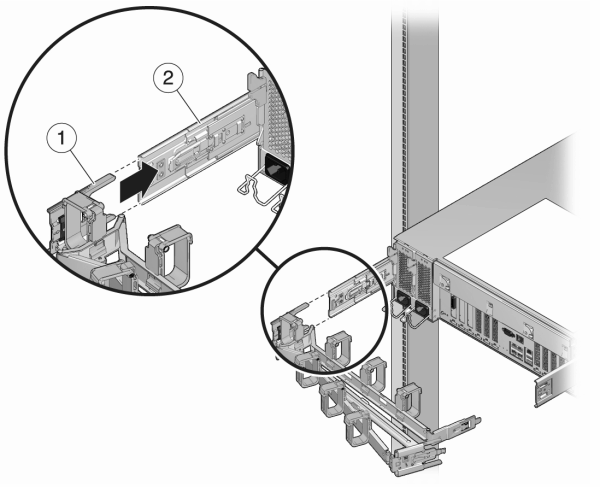

4. 将左侧的 CMA 滑轨连接器 (1) 插入左侧滑轨装置 (2) 中的滑轨延伸杆，直到连接器锁定到位。

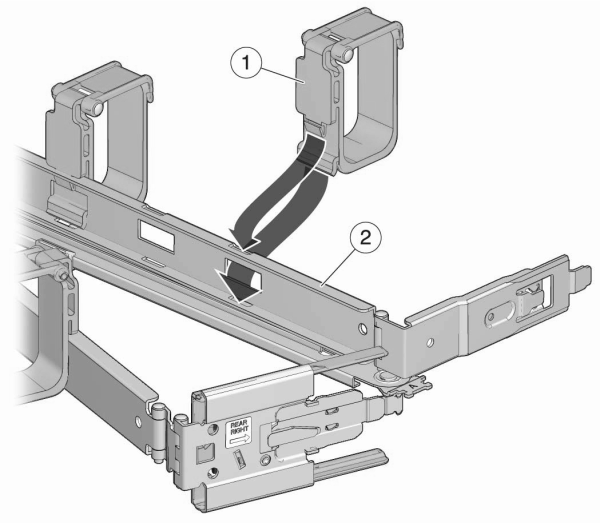

5. 安装并将电缆穿过整个装置后，请安装环扣带 (1) 以固定电缆。然后安装右侧和左侧的外部锁销以支撑装置。
